Horizontal Split Case คือปั๊มอะไร ต่างจากปั๊มหอยโข่งทั่วไปอย่างไร

จากบทความก่อนหน้านี้ที่เราได้พาไปรู้จักปั๊มหอยโข่ง (Centrifugal Pump) หลากหลายรูปแบบ ไม่ว่าจะเป็น End Suction Pump, Submersible Pump และ Self-Priming Pump มาแล้วนั้น วันนี้ยังมีปั๊มอีกหนึ่งประเภทที่ได้รับความนิยมสูงในภาคอุตสาหกรรมของไทย นั่นคือ Horizontal Split Case Pump ซึ่งจัดเป็นปั๊มหอยโข่งอีกหนึ่งรูปแบบย่อย แต่มีจุดเด่นด้านโครงสร้างที่แตกต่างออกไป จนกลายเป็นตัวเลือกหลักในงานที่ต้องการอัตราการไหลสูงอย่างระบบดับเพลิง

Horizontal Split Case Pump คืออะไร

Horizontal Split Case Pump คือปั๊มหอยโข่งชนิดหนึ่งที่มีจุดเด่นอยู่ที่ตัวเรือนปั๊ม (Casing) ซึ่งถูกออกแบบให้แยกออกเป็น 2 ห้องตามแนวนอน (Horizontally Split) ประกบกันที่กึ่งกลางแนวเพลา แตกต่างจากปั๊มหอยโข่งทั่วไปที่ตัวเรือนมักหล่อเป็นชิ้นเดียว การแยกตัวเรือนเป็น 2 ส่วนแบบนี้ นอกจากจะช่วยให้ถอดบำรุงรักษาใบพัดและเพลาได้ง่ายโดยไม่ต้องรื้อระบบท่อทั้งหมดแล้ว ยังถูกออกแบบมาเพื่อรองรับปริมาณการไหลของของเหลว (Flow Rate) ที่สูงกว่าปั๊มหอยโข่งแบบทั่วไปอีกด้วย

โครงสร้างพิเศษที่สร้างความสมดุลให้ปั๊ม

ด้วยตัวเรือนที่ออกแบบมาเป็นพิเศษ ทำให้ Horizontal Split Case Pump มีจุดเด่นด้านความสมดุล (Balance) ของชุดหมุนมากกว่าปั๊มหอยโข่งทั่วไป โดยอาศัยการออกแบบหลัก 2 ส่วนด้วยกัน ได้แก่

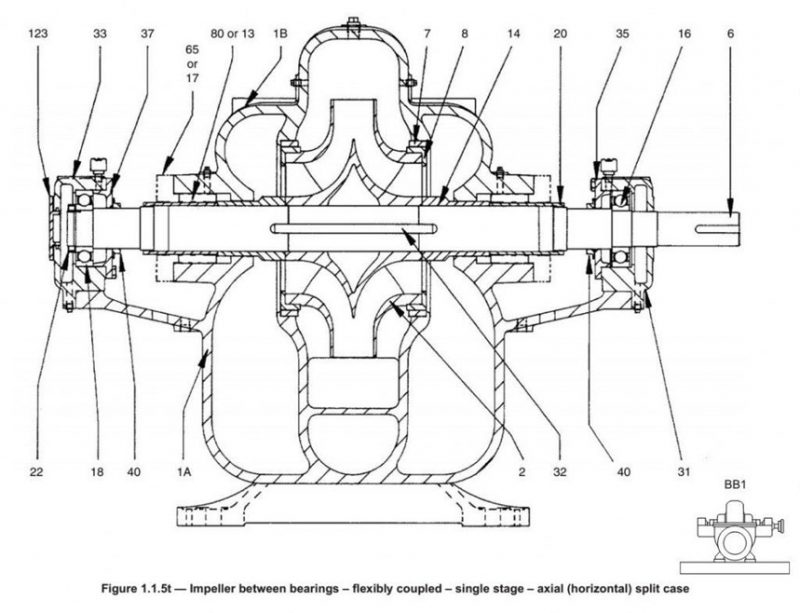

1. Between-the-Bearings Design

เป็นการวางตำแหน่งลูกปืน (Bearing) ประกบไว้ทั้งสองด้านของใบพัด แทนที่จะรับน้ำหนักจากด้านเดียวแบบปั๊มหอยโข่งทั่วไป การออกแบบนี้ช่วยกระจายภาระที่เพลาต้องรับ ทำให้เพลามีความสมดุลมากขึ้นและลดการสั่นสะเทือนขณะทำงาน

2. Double Suction Impeller

ใบพัดของ Horizontal Split Case Pump ถูกออกแบบให้ของเหลวไหลเข้าได้จากทั้งสองด้านพร้อมกัน (Double Suction) ซึ่งนอกจากจะช่วยเพิ่มอัตราการไหลแล้ว ยังทำให้แรงตามแนวแกน (Axial Thrust) ที่กระทำต่อเพลาหักล้างกันเองจากทั้งสองฝั่ง ลดภาระโหลด (Load) ที่ตกกับลูกปืนและซีลกันรั่ว เมื่อเทียบกับใบพัดแบบดูดด้านเดียว (Single Suction) ของปั๊มหอยโข่งทั่วไป

จุดเด่นของ Horizontal Split Case Pump

รองรับอัตราการไหล (Flow Rate) ได้สูงกว่าปั๊มหอยโข่งแบบ End Suction ในขนาดที่เทียบเท่ากัน
ความสมดุลของชุดหมุนสูง สั่นสะเทือนน้อย อายุการใช้งานของลูกปืนและซีลยาวนานขึ้น
ถอดประกอบบำรุงรักษาง่าย เพราะสามารถเปิดฝาบนของตัวเรือนเพื่อเข้าถึงใบพัดและเพลาได้โดยไม่ต้องถอดท่อดูด-ท่อจ่ายออกจากปั๊ม
เดินเครื่องได้ต่อเนื่องยาวนาน เหมาะกับระบบที่ต้องทำงานตลอด 24 ชั่วโมง

ข้อจำกัดที่ควรรู้

แม้ Horizontal Split Case Pump จะโดดเด่นเรื่องอัตราการไหลและความสมดุล แต่ด้วยโครงสร้างที่เน้นออกแบบมาสำหรับ Flow สูง จึงมีข้อจำกัดคือ ไม่เหมาะกับงานที่ต้องการแรงดัน (Head) สูงมาก หากระบบต้องการทั้ง Flow และ Head สูงพร้อมกัน มักต้องพิจารณาปั๊มแบบ Multistage หรือการต่อปั๊มหลายตัวทำงานร่วมกันแทน

การใช้งาน Horizontal Split Case Pump ในภาคอุตสาหกรรม

ด้วยจุดเด่นด้าน Flow สูงและเหมาะกับของเหลวความหนืดต่ำ ทำให้ Horizontal Split Case Pump ถูกนำไปใช้งานอย่างแพร่หลายในระบบต่อไปนี้

ระบบดับเพลิง (Fire Fighting System): ซึ่งต้องการอัตราการไหลสูงเพื่อจ่ายน้ำดับเพลิงให้ทันสถานการณ์ฉุกเฉิน มักออกแบบตามมาตรฐาน NFPA 20
ระบบปรับอากาศ (HVAC): ใช้หมุนเวียนน้ำเย็นหรือน้ำหล่อเย็นปริมาณมากในอาคารขนาดใหญ่หรือโรงงาน
ระบบชลประทานและสูบน้ำเพื่อการเกษตร: ที่ต้องการสูบน้ำปริมาณมากในระยะเวลาอันสั้น
ระบบสูบน้ำดิบและน้ำประปาของเทศบาล/นิคมอุตสาหกรรม

Horizontal Split Case ต่างจาก End Suction Pump อย่างไร

หัวข้อเปรียบเทียบ	Horizontal Split Case	End Suction
ลักษณะใบพัด	Double Suction	Single Suction
อัตราการไหล	สูงกว่า	ปานกลาง
การบำรุงรักษา	ง่าย ไม่ต้องถอดท่อ	ต้องถอดท่อดูดออกก่อน
พื้นที่ติดตั้ง	ใช้พื้นที่มากกว่า	กะทัดรัดกว่า

เลือก Horizontal Split Case Pump ที่ใช่กับ Alpha Group

การเลือกปั๊ม Horizontal Split Case ให้เหมาะสม ควรพิจารณาอัตราการไหลและแรงดันที่ระบบต้องการ รวมถึงมาตรฐานที่งานนั้นต้องปฏิบัติตาม เช่น งานระบบดับเพลิงที่ต้องเป็นไปตามมาตรฐาน NFPA 20 Alpha Group เป็นตัวแทนจำหน่ายปั๊มอุตสาหกรรมคุณภาพสูงจากแบรนด์ชั้นนำอย่าง EBARA และ Aturia-rotos ซึ่งมีไลน์ปั๊ม Split Case รองรับงานที่ต้องการ Flow สูงโดยเฉพาะ ทีมวิศวกรของเราพร้อมให้คำปรึกษาเพื่อคำนวณ Flow-Head ที่เหมาะกับระบบของคุณ

คำถามที่พบบ่อย (FAQ)

Horizontal Split Case Pump เหมาะกับงานแบบไหนมากที่สุด

เหมาะกับงานที่ต้องการอัตราการไหลสูงแต่แรงดันไม่สูงมาก เช่น ระบบดับเพลิง ระบบปรับอากาศ และระบบชลประทาน โดยเฉพาะระบบที่ต้องเดินเครื่องต่อเนื่องเป็นเวลานาน

ทำไม Horizontal Split Case Pump ถึงรับ Load ได้ดีกว่าปั๊มหอยโข่งทั่วไป

เพราะออกแบบใบพัดแบบ Double Suction ที่ทำให้แรงตามแนวแกนหักล้างกันเอง ประกอบกับการวางลูกปืนแบบ Between-the-Bearings ที่ประกบทั้งสองด้านของใบพัด ช่วยกระจายภาระโหลดและลดแรงสั่นสะเทือน

Horizontal Split Case Pump รองรับ Head สูงได้หรือไม่

โดยทั่วไปไม่เหมาะกับงานที่ต้องการ Head สูงมาก เนื่องจากออกแบบมาเน้นอัตราการไหลสูงเป็นหลัก หากต้องการทั้ง Flow และ Head สูงพร้อมกัน ควรพิจารณาปั๊มแบบ Multistage แทน
