Self-Priming Pump คืออะไร ทำงานอย่างไร และเหมาะกับงานแบบไหน
ในงานอุตสาหกรรมหลายประเภท โดยเฉพาะระบบที่ต้องสูบของเหลวจากบ่อ ถังเก็บ หรือแหล่งน้ำที่อยู่ต่ำกว่าระดับปั๊ม (suction lift) วิศวกรมักเจอปัญหาอากาศค้างอยู่ในท่อดูดจนปั๊มทำงานไม่ได้ ปั๊มชนิดหนึ่งที่ถูกออกแบบมาเพื่อแก้ปัญหานี้โดยเฉพาะคือ Self-Priming Pump หรือปั๊มดูดตัวเอง ซึ่งเป็นที่นิยมในโรงงานอุตสาหกรรม ระบบบำบัดน้ำเสีย และงานสูบของเหลวที่มีของแข็งปนอยู่
Self-Priming Pump คืออะไร
Self-Priming Pump คือปั๊มหอยโข่ง (centrifugal pump) ชนิดพิเศษที่สามารถ "ไล่อากาศ" ออกจากท่อดูดและตัวปั๊มได้ด้วยตัวเอง โดยไม่ต้องอาศัยการเติมน้ำเข้าไปในท่อดูดก่อนเริ่มเดินเครื่อง (priming) เหมือนปั๊มหอยโข่งทั่วไป ทำให้สามารถติดตั้งปั๊มไว้เหนือระดับของเหลวที่จะสูบได้ และเริ่มทำงานได้ทันทีแม้ในท่อดูดจะมีอากาศอยู่เต็มก็ตาม
คุณสมบัตินี้ทำให้ Self-Priming Pump ต่างจากปั๊มหอยโข่งมาตรฐาน (standard centrifugal pump) ซึ่งจำเป็นต้องมีของเหลวเต็มตัวเรือนปั๊มและท่อดูดตลอดเวลา มิฉะนั้นปั๊มจะไม่สามารถสร้างแรงดูดที่เพียงพอและอาจเกิดความเสียหายจากการทำงานแบบ dry running ได้

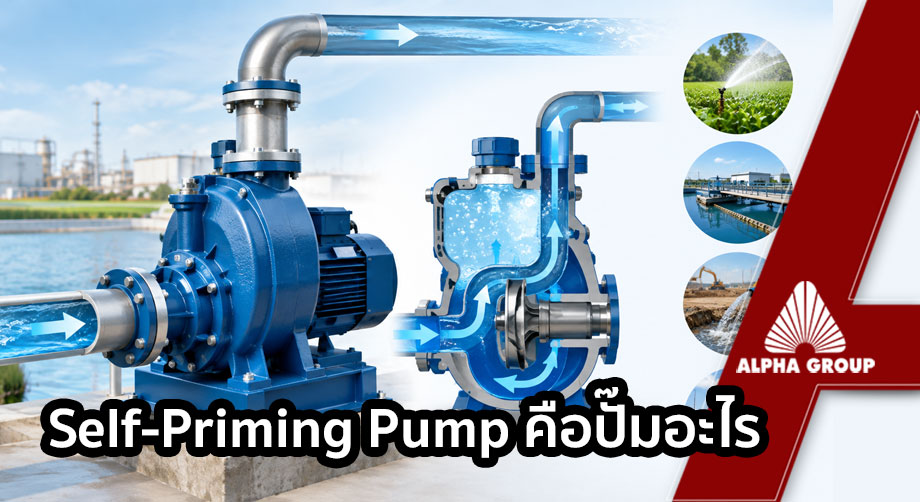

หลักการทำงานของ Self-Priming Pump
หัวใจสำคัญของ Self-Priming Pump อยู่ที่ "ห้องเก็บของเหลว" หรือ priming chamber ที่ออกแบบไว้ในตัวเรือนปั๊ม ซึ่งจะกักของเหลวส่วนหนึ่งไว้ใช้ในการไล่อากาศทุกครั้งที่เริ่มเดินเครื่อง หลักการทำงานโดยสรุปมีดังนี้
- 1. เติมของเหลวเริ่มต้น (initial priming charge): ก่อนใช้งานครั้งแรก ต้องเติมของเหลวลงในตัวเรือนปั๊มจนท่วมใบพัด (impeller) เพื่อให้มีของเหลวสำรองไว้ในห้อง priming chamber
- 2. ใบพัดหมุนสร้างการผสมอากาศ-ของเหลว: เมื่อสตาร์ทปั๊ม ใบพัดที่จมอยู่ในของเหลวสำรองจะหมุนและดึงอากาศจากท่อดูดเข้ามาผสมกับของเหลวจนกลายเป็นฟองอากาศปนของเหลว
- 3. แยกอากาศออกจากของเหลว: ส่วนผสมของอากาศและของเหลวจะถูกเหวี่ยงเข้าไปในห้องแยก (separation chamber) ซึ่งของเหลวที่มีความหนาแน่นมากกว่าจะตกลงกลับไปรวมกับของเหลวเดิม ส่วนอากาศที่เบากว่าจะลอยตัวและถูกระบายออกทางท่อจ่าย (discharge)
- 4. เกิดสุญญากาศดึงของเหลวขึ้นมา: เมื่ออากาศในท่อดูดถูกไล่ออกไปเรื่อย ๆ แรงดันในท่อดูดจะลดต่ำลงจนเกิดสภาวะใกล้สุญญากาศ ซึ่งแรงดันบรรยากาศภายนอกจะดันของเหลวจากแหล่งน้ำให้ไหลขึ้นมาแทนที่อากาศในท่อดูด
- 5. ปั๊มเข้าสู่การทำงานปกติ: เมื่อของเหลวไหลมาถึงตัวปั๊มเต็มระบบแล้ว ปั๊มจะเปลี่ยนไปทำงานในโหมดปั๊มหอยโข่งปกติ คือรับของเหลวเข้าและเหวี่ยงออกด้วยแรงเหวี่ยงหนีศูนย์กลางตามปกติ
กระบวนการไล่อากาศทั้งหมดนี้ใช้เวลาเพียงไม่กี่วินาทีถึงไม่กี่นาที ขึ้นอยู่กับความสูงของ suction lift และความยาวของท่อดูด และเมื่อของเหลวเต็มระบบแล้ว ปั๊มจะไม่ต้องทำ priming ซ้ำอีกในการเดินเครื่องครั้งต่อไป ตราบใดที่ยังมีของเหลวค้างอยู่ในตัวเรือนปั๊ม
ส่วนประกอบหลักที่ทำให้ปั๊มดูดตัวเองได้
- Priming Chamber / Separation Chamber: ห้องพิเศษที่กักของเหลวไว้และใช้แยกอากาศออกจากของเหลว เป็นส่วนที่ทำให้ปั๊มชนิดนี้ต่างจากปั๊มหอยโข่งทั่วไป
- Impeller: ใบพัดที่ออกแบบมาให้สร้างการปั่นป่วน (turbulence) เพื่อผสมอากาศกับของเหลวได้ดีในช่วง priming
- Check Valve หรือ Foot Valve (บางรุ่น): ช่วยป้องกันไม่ให้ของเหลวใน priming chamber ไหลย้อนกลับไปยังท่อดูดขณะปั๊มหยุดทำงาน
- Volute Casing: ตัวเรือนปั๊มที่ออกแบบให้มีปริมาตรเก็บของเหลวเพียงพอสำหรับการ re-priming
ข้อดีของ Self-Priming Pump
- ไม่จำเป็นต้องติดตั้ง foot valve หรือ check valve ที่ปลายท่อดูดเสมอไป ลดจุดที่อาจเกิดการอุดตันหรือรั่วซึม
- ติดตั้งปั๊มไว้เหนือระดับของเหลวได้ ทำให้ดูแลรักษาง่ายกว่าปั๊มแบบจุ่ม (submersible pump)
- เหมาะกับงานที่ต้องเคลื่อนย้ายปั๊มบ่อย เช่น งานสูบน้ำชั่วคราวในไซต์ก่อสร้าง
- รองรับของเหลวที่มีของแข็งปนได้ในบางรุ่น เช่น ปั๊มสูบน้ำเสียหรือน้ำที่มีตะกอน
- ลดความเสี่ยงจากปัญหา air lock ในระบบที่ท่อดูดมีความยาวหรือมีจุดสูงต่ำสลับกัน
ข้อจำกัดที่ควรรู้
- ต้องมีของเหลวเริ่มต้น (priming charge) ค้างอยู่ในตัวเรือนปั๊มเสมอ หากของเหลวแห้งหมดต้องเติมใหม่ก่อนสตาร์ท
- ความสูงในการดูด (suction lift) มีขีดจำกัดตามหลักฟิสิกส์ของแรงดันบรรยากาศ โดยทั่วไปไม่ควรเกินประมาณ 7-8 เมตรที่ระดับน้ำทะเล และต้องพิจารณาค่า NPSH (Net Positive Suction Head) ของปั๊มแต่ละรุ่นประกอบด้วย
- ประสิทธิภาพโดยรวมมักต่ำกว่าปั๊มหอยโข่งมาตรฐานที่ทำงานในสภาวะ flooded suction เล็กน้อย เนื่องจากพลังงานส่วนหนึ่งถูกใช้ไปกับกระบวนการ priming
การใช้งานในภาคอุตสาหกรรม
Self-Priming Pump ถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรม เช่น
- ระบบบำบัดน้ำเสียในโรงงานและอาคาร (sewage และ wastewater handling)
- งานสูบถ่ายของเหลวในกระบวนการผลิตอาหารและเครื่องดื่ม
- ระบบระบายน้ำในไซต์ก่อสร้างและเหมืองแร่
- งานสูบของเหลวเคมีหรือของเหลวที่มีฟองอากาศปนในกระบวนการอุตสาหกรรม
- ระบบดับเพลิงและงานสูบน้ำฉุกเฉินที่ต้องพร้อมใช้งานเร็ว
Self-Priming Pump ต่างจากปั๊มหอยโข่งทั่วไปอย่างไร
ปั๊มหอยโข่งมาตรฐาน (standard centrifugal pump เช่น End Suction Pump) ต้องอาศัยหลักการ flooded suction คือของเหลวต้องไหลเข้าสู่ตัวปั๊มด้วยแรงโน้มถ่วงหรือแรงดันจากระบบอยู่แล้วก่อนสตาร์ทเครื่อง หากมีอากาศอยู่ในท่อดูด ปั๊มจะไม่สามารถสร้างแรงเหวี่ยงที่เพียงพอในการดูดของเหลวได้ ในขณะที่ Self-Priming Pump ถูกออกแบบให้จัดการกับอากาศในท่อดูดได้ด้วยตัวเอง จึงเหมาะกับงานที่แหล่งของเหลวอยู่ต่ำกว่าระดับปั๊ม หรือระบบที่ไม่สามารถควบคุมให้ท่อดูดเต็มไปด้วยของเหลวตลอดเวลาได้
สินค้า Self-Priming Pump จาก Alpha Group
Alpha Group จัดจำหน่ายปั๊ม Self-Priming จากแบรนด์คุณภาพที่ออกแบบมาเพื่องานอุตสาหกรรมโดยเฉพาะ ได้แก่
- INOXMIM – Self-Priming Centrifugal Pump รุ่น FL80CAI เหมาะกับงานสูบถ่ายของเหลวในกระบวนการอุตสาหกรรมที่ต้องการความทนทานและวัสดุสแตนเลส
- JET – Self-Priming Sewage Pump Series EJ ออกแบบมาสำหรับงานสูบน้ำเสียและของเหลวที่มีของแข็งปนโดยเฉพาะ
ดูสินค้าปั๊ม Self-Priming ทั้งหมดได้ที่หมวด Self-Priming Pump บนเว็บไซต์ Alpha Group
คำถามที่พบบ่อย (FAQ)
Self-Priming Pump ต้องเติมน้ำก่อนใช้งานทุกครั้งหรือไม่
ไม่จำเป็นต้องเติมทุกครั้ง เติมเฉพาะครั้งแรกที่ติดตั้งหรือหลังจากตัวเรือนปั๊มแห้งสนิทเท่านั้น ตราบใดที่ยังมีของเหลวค้างอยู่ในตัวเรือนปั๊มหลังหยุดเครื่อง ก็สามารถสตาร์ทใหม่ได้โดยไม่ต้อง priming ซ้ำ
Self-Priming Pump สูบของเหลวจากความลึกได้เท่าไหร่
ขึ้นอยู่กับรุ่นและสภาพแวดล้อม แต่โดยหลักฟิสิกส์ของแรงดันบรรยากาศ ความสูงในการดูด (suction lift) จะไม่เกินประมาณ 7-8 เมตรที่ระดับน้ำทะเล และควรตรวจสอบค่า NPSH ของปั๊มแต่ละรุ่นก่อนออกแบบระบบ
Self-Priming Pump ใช้กับของเหลวที่มีของแข็งปนได้หรือไม่
ได้ในบางรุ่นที่ออกแบบมาโดยเฉพาะ เช่น ปั๊มสูบน้ำเสีย (sewage pump) ซึ่งมีใบพัดและช่องทางไหลที่รองรับของแข็งขนาดเล็กถึงปานกลางได้โดยไม่อุดตัน
ต่างจากปั๊มจุ่ม (Submersible Pump) อย่างไร
Submersible Pump ต้องจุ่มตัวปั๊มลงในของเหลวโดยตรง ในขณะที่ Self-Priming Pump ติดตั้งอยู่เหนือระดับของเหลวและดูดของเหลวขึ้นมาผ่านท่อดูด ทำให้เข้าถึงเพื่อบำรุงรักษาได้ง่ายกว่า แต่มีข้อจำกัดเรื่องความสูงในการดูดตามที่กล่าวข้างต้น
JET – Self-Priming Sewage Pump Series EJ
Self-Priming Sewage Pump ปั๊ม JET รุ่น EJ ปั๊มสูบตัวเองสำหรับน้ำเสีย อัตราการไหล 4-400 ลบ.ม./ชม. แรงดันสูงสุด 40 เมตร รองรับของแข็งขนาดถึง 50 มม.
TECHNICAL DATA
- อัตราการไหล (Flow Rate): 4 – 400 ลบ.ม./ชม.
- แรงดันสูงสุด (Head): 4 – 40 เมตร
- ความเร็วรอบ (Speed): 1450 – 3500 รอบ/นาที (สั่งผลิตความเร็วต่ำได้ตามคำขอ)
- อุณหภูมิใช้งานสูงสุด (Max Temperature): 105°C
- แรงดันใช้งาน (Working Pressure): 0.6 MPa
- ขนาดของแข็งสูงสุด (Max Solids Size): 50 มม.
- ของเหลวที่ใช้งาน (Conveying Medium): ของเหลวที่เป็นกลาง กรด หรือด่าง ทั้งสะอาดและปนเปื้อนทราย โคลน หรือของแข็งแขวนลอย
- วัสดุตัวเรือนปั๊ม (Pump Casing): เหล็กหล่อ (Cast Iron)
- วัสดุใบพัด (Impeller): เหล็กเหนียว (Ductile Iron)
