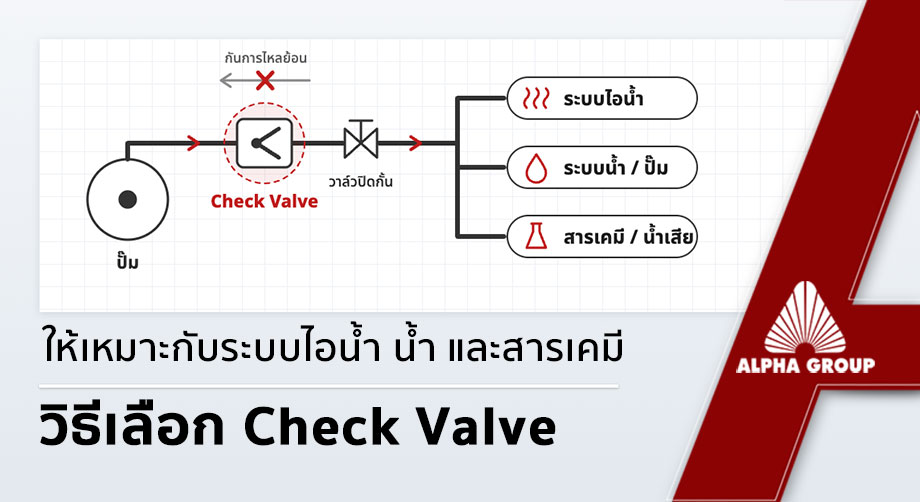

วิธีเลือก Check Valve ให้เหมาะกับระบบไอน้ำ น้ำ และสารเคมี

การเลือก Check Valve จากขนาดท่อเพียงอย่างเดียวเป็นต้นเหตุของปัญหาที่พบบ่อยในโรงงาน ทั้งเสียงกระแทกในท่อเมื่อปั๊มหยุด วาล์วสั่นจนบ่าและบานพับสึกเร็ว คอนเดนเสทไหลย้อนเข้าอุปกรณ์ หรือวาล์วติดขัดเพราะตะกอน ปัญหาเหล่านี้ส่วนใหญ่ป้องกันได้ตั้งแต่ขั้นตอนเลือกวาล์ว

บทความนี้รวบรวมหลักการเลือก Check Valve สำหรับวิศวกรและทีมซ่อมบำรุง แยกตามระบบไอน้ำ ระบบน้ำและปั๊ม และงานสารเคมีหรือน้ำเสีย ถ้ายังไม่คุ้นกับแต่ละประเภท อ่านพื้นฐานก่อนได้ที่ 👉 Check Valve มีกี่ประเภท? หลักการทำงานของเช็ควาล์ว 8 แบบ

6 ขั้นตอนเลือก Check Valve ให้เหมาะกับระบบ

1. ดูชนิดของไหล

ไอน้ำ / คอนเดนเสท: Lift, Piston หรือ Disc Check ตัวเหล็กหล่อ เหล็กทุบ หรือสแตนเลส
น้ำสะอาด / น้ำหล่อเย็น: Dual Plate, Single Plate หรือ Silent Check
น้ำเสีย / ของไหลมีตะกอน: Ball Check หรือ Swing แบบช่องไหลเต็ม
สารเคมีกัดกร่อน: Lined Ball Check หรือวาล์วที่วัสดุตัวและบ่าเข้ากับสารเคมีนั้น

2. ดูทิศทางการติดตั้ง

ท่อแนวนอนเลือกได้เกือบทุกประเภท ท่อแนวตั้งไหลขึ้นควรเลือกแบบที่มีสปริงหรือแบบที่ผู้ผลิตรับรองให้ใช้แนวตั้ง ส่วนท่อแนวตั้งไหลลง ควรเลือกเฉพาะรุ่นที่มีสปริงและผู้ผลิตยืนยันว่าใช้ได้เท่านั้น

3. ประเมินความเสี่ยง Water Hammer

ถ้าวาล์วอยู่ด้านจ่ายของปั๊ม ท่อยาว หัวส่งสูง หรือปั๊มเดิน-หยุดบ่อย ให้เลือกวาล์วที่ ปิดเร็วด้วยแรงสปริง เช่น Dual Plate หรือ Silent Check แทน Swing

4. คำนึงถึงแรงดันตกคร่อม (Pressure Drop)

ในระบบที่หัวปั๊มจำกัดหรือต้องการประหยัดพลังงาน ควรเลือกแบบแรงดันตกต่ำ และตรวจสอบค่า Kv/Cv จาก Datasheet วาล์วที่สูญเสียแรงดันมากจะทำให้ปั๊มต้องทำงานหนักขึ้นตลอดอายุการใช้งาน

5. ตรวจ Pressure Class และอุณหภูมิ

เลือกวัสดุตัววาล์ว บ่า และสปริงให้รองรับแรงดันและอุณหภูมิสูงสุดของระบบ เช่น Class 150/300/600 สำหรับวาล์วหน้าแปลน หรือ Class 800/1500 สำหรับวาล์วเหล็กทุบขึ้นรูป บ่ายาง (EPDM, Viton) ปิดได้แน่นแต่มีขีดจำกัดด้านอุณหภูมิ ส่วนบ่าโลหะทนความร้อนได้สูงกว่า

6. เลือกขนาดตามอัตราการไหล ไม่ใช่ขนาดท่อ

Check Valve ที่ใหญ่เกินไปจะเปิดไม่เต็มที่ ดิสก์จะสั่นไปมา (Chattering) ทำให้บ่าวาล์วและบานพับสึกเร็ว ควรเลือกขนาดให้ความเร็วการไหลเพียงพอที่จะดันวาล์วเปิดเต็มที่ตามคำแนะนำของผู้ผลิต ในบางกรณีวาล์วที่เล็กกว่าขนาดท่อหนึ่งขนาดจะทำงานได้ดีกว่า

เลือก Check Valve สำหรับระบบไอน้ำและคอนเดนเสท

ระบบไอน้ำมีทั้งอุณหภูมิสูง แรงดันเปลี่ยนแปลง และคอนเดนเสทที่อาจไหลย้อน จุดที่ควรมี Check Valve ได้แก่

ทางออกของ Steam Trap ที่ต่อเข้าท่อคอนเดนเสทรวม: เมื่อท่อรวมยกสูงหรือมีแรงดันย้อนกลับ คอนเดนเสทอาจไหลย้อนเข้าอุปกรณ์แลกเปลี่ยนความร้อนตอนหยุดเดินไอน้ำ ทำให้เกิดน้ำขังและการอุ่นเครื่องช้า
ท่อไอน้ำที่มีหลายแหล่งจ่ายมาบรรจบกัน: ป้องกันไอน้ำไหลย้อนไปยังแหล่งที่แรงดันต่ำกว่า
ระบบ Pumping Trap: ต้องมี Check Valve ทั้งขาเข้าและขาออกเพื่อให้การสูบคอนเดนเสทเป็นไปทางเดียว

ประเภทที่แนะนำ: Disc Check แบบ Wafer มีสปริงสำหรับทางออก Steam Trap เพราะกะทัดรัดและติดตั้งได้หลายทิศ ส่วนท่อไอน้ำแรงดันสูงขนาดเล็กใช้ Piston Check และท่อไอน้ำขนาดกลางที่ต้องการปิดแน่นใช้ Lift Check ควรติดตั้ง Strainer ด้านหน้าเพื่อกันเศษตะกรันทำให้บ่าวาล์วเสียหาย

👉 สินค้า: ARI-CHECKO D, ARI-CHECKO V, ALPHA Forged Steel Check Valve Class 800, Class 1500

เลือก Check Valve สำหรับระบบน้ำและปั๊ม

โจทย์หลักของระบบปั๊มคือ Water Hammer เมื่อปั๊มหยุด ควรพิจารณาดังนี้

ตำแหน่งติดตั้ง: ด้านจ่ายของปั๊ม ลำดับเป็น ปั๊ม → Check Valve → วาล์วปิดกั้น เพื่อให้ถอด Check Valve ออกซ่อมได้โดยไม่ต้องระบายน้ำทั้งท่อ
ปั๊มต่อขนาน: ทุกตัวต้องมี Check Valve ของตัวเอง มิฉะนั้นน้ำจากปั๊มที่เดินอยู่จะไหลวนย้อนผ่านปั๊มที่หยุด
ท่อส่งขึ้นที่สูงหรือท่อยาว: เลือกวาล์วที่ปิดเร็วด้วยสปริง เช่น Dual Plate หรือ Silent Check
บูสเตอร์ปั๊มในอาคารที่เดิน-หยุดบ่อย: Silent Check ช่วยลดทั้งเสียงและแรงกระแทก
ท่อเมนขนาดใหญ่ที่ปั๊มเดินต่อเนื่อง: Swing Check ยังใช้ได้ดีเพราะแรงดันตกต่ำ แต่ควรประเมินความเสี่ยง Slam ก่อน

👉 สินค้า: Socla 895 Dual Plate, Socla 402, Socla 601, Socla 635/627, Walworth Cast Steel Swing Check

เลือก Check Valve สำหรับงานสารเคมีและน้ำเสีย

ความเข้ากันได้ของวัสดุสำคัญที่สุด: ตรวจทั้งวัสดุตัววาล์ว ตัวปิด บ่า และสปริงกับสารเคมี ความเข้มข้น และอุณหภูมิที่ใช้งานจริง
สารกัดกร่อนสูง: เลือกวาล์วแบบบุผิวภายใน (Lined) ซึ่งของไหลสัมผัสเฉพาะวัสดุที่ทนสารเคมี
น้ำเสียที่มีเศษผ้าหรือเส้นใย: หลีกเลี่ยง Dual Plate และ Silent Check เพราะแกนกลางและสปริงทำให้เศษพันติด Ball Check เหมาะกว่าเพราะทางไหลโล่งและลูกบอลทำความสะอาดตัวเอง
ยิ่งตะกอนมาก ยิ่งต้องระวัง: ให้ความสำคัญกับช่องทางไหลที่โล่งและการบำรุงรักษาที่ง่าย มากกว่าความเร็วในการปิด

👉 สินค้า: Socla Ball Check Valve Type 418 (น้ำเสีย), Flowserve Lined Ball Check Valve ARV2 (สารเคมีกัดกร่อน)

Ball Check Valve

2 Products

Dual Plate Check Valve

1 Product

Guided Check Valve

2 Products

Piston Check Valve

2 Products

Single Plate Check Valve

1 Product

Swing Check Valve

2 Products

Disc Check Valve

3 Products

Lift Check Valve

3 Products

ตารางเลือกเร็ว: สถานการณ์ไหนใช้ Check Valve แบบไหน

สถานการณ์	ประเภทที่แนะนำ	ตัวอย่างสินค้า
ทางออก Steam Trap เข้าท่อคอนเดนเสทรวม	Disc Check (Wafer สปริง)	ARI-CHECKO D, Socla 882, ALPHA 901
ท่อไอน้ำแรงดันสูงขนาดเล็ก	Piston Check	ALPHA Forged Steel Class 800 / 1500
ท่อไอน้ำ / น้ำร้อนที่ต้องการปิดแน่น	Lift Check	ARI-CHECKO V, Pegler 1039, Valas V353
ด้านจ่ายปั๊มน้ำ ระบบ HVAC	Dual Plate	Socla 895
บูสเตอร์ปั๊มที่เดิน-หยุดบ่อย	Guided / Silent Check	Socla 402, Socla 601
ระบบน้ำทั่วไปในอาคาร	Single Plate	Socla 635 / 627
ท่อเมนขนาดใหญ่ ปั๊มเดินต่อเนื่อง	Swing Check	Walworth Cast Steel, Pegler 1060A
ปั๊มน้ำเสีย ปั๊มจุ่ม	Ball Check	Socla 418
สารเคมีกัดกร่อน	Lined Ball Check	Flowserve ARV2

หมายเหตุ: เป็นแนวทางเบื้องต้น ควรยืนยันขนาด วัสดุ และเงื่อนไขการติดตั้งกับ Datasheet หรือวิศวกรก่อนสั่งซื้อ

Water Hammer กับ Check Valve Slam เกิดขึ้นได้อย่างไร

เมื่อปั๊มหยุด น้ำในท่อจะชะลอตัวและเริ่มไหลย้อนกลับ ถ้า Check Valve ปิดช้า น้ำที่ไหลย้อนจะมีความเร็วสูงขึ้นก่อนที่วาล์วจะปิด เมื่อดิสก์กระแทกบ่าวาล์ว การไหลย้อนจะหยุดทันที เกิดคลื่นแรงดันกระแทกวิ่งไปทั่วระบบท่อ เรียกว่า Water Hammer ผลที่ตามมาคือเสียงดังคล้ายค้อนทุบ ท่อสั่น ข้อต่อรั่ว และอาจทำให้ปั๊มหรือมาตรวัดเสียหาย

หลักการป้องกันมี 2 แนวทาง คือ ให้วาล์วปิดเร็วมาก ก่อนที่น้ำจะไหลย้อนด้วยความเร็วสูง (Dual Plate, Silent Check) หรือ ให้วาล์วปิดช้าแบบควบคุม ด้วยอุปกรณ์หน่วง (Damper) ในงานท่อขนาดใหญ่ วาล์วที่ดีที่สุดจึงไม่ใช่วาล์วที่ปิดเร็วที่สุดเสมอไป แต่เป็นวาล์วที่ลักษณะการปิดเข้ากับพฤติกรรมของระบบปั๊มนั้น ๆ

ข้อผิดพลาดที่พบบ่อยในการติดตั้ง Check Valve

ติดตั้งผิดทิศ: ตรวจลูกศรบนตัววาล์วให้ตรงกับทิศการไหลทุกครั้ง
ติดชิดข้องอ ข้อลด หรือหน้าแปลนปั๊ม: การไหลที่ปั่นป่วนทำให้ดิสก์สั่น ควรมีท่อตรงก่อนเข้าวาล์วตามระยะที่ผู้ผลิตแนะนำ
ใช้ Check Valve แทนวาล์วปิดกั้น: ควรติดตั้ง Gate Valve หรือ Ball Valve คู่กันเสมอ
ใช้ Swing Check ในท่อแนวตั้งที่ไหลลง: ดิสก์จะค้างเปิดและไม่ทำหน้าที่
ไม่ล้างท่อก่อนติดตั้ง: เศษเชื่อมหรือตะกรันทำให้บ่าวาล์วเป็นรอยและปิดไม่สนิท

คำถามที่พบบ่อยเกี่ยวกับการเลือก Check Valve (FAQ)

Check Valve แบบไหนช่วยลด Water Hammer ได้ดีที่สุด

วาล์วที่ปิดเร็วด้วยแรงสปริงและมีระยะชักสั้น เช่น Silent/Guided Check Valve และ Dual Plate Check Valve ลด Water Hammer ได้ดีกว่า Swing Check อย่างชัดเจน โดยเฉพาะที่ด้านจ่ายของปั๊ม

ควรติดตั้ง Check Valve ตรงไหนของปั๊ม

ติดตั้งที่ด้านจ่ายของปั๊ม โดยวาง Check Valve ก่อนวาล์วปิดกั้น เพื่อให้ปิดวาล์วปิดกั้นแล้วถอด Check Valve ออกซ่อมได้ หากเป็นปั๊มต่อขนาน ปั๊มทุกตัวต้องมี Check Valve ของตัวเอง

ควรใช้ Check Valve แบบไหนหลัง Steam Trap

นิยมใช้ Disc Check Valve แบบ Wafer มีสปริง เพราะกะทัดรัด ปิดเร็ว และป้องกันคอนเดนเสทจากท่อรวมไหลย้อนกลับเข้าอุปกรณ์แลกเปลี่ยนความร้อน โดยเฉพาะเมื่อท่อคอนเดนเสทยกสูงหรือมีแรงดันย้อนกลับ

ทำไม Check Valve ถึงมีเสียงดังหรือสั่น

สาเหตุหลักคือเลือกขนาดใหญ่เกินอัตราการไหลจริง ทำให้ดิสก์เปิดไม่เต็มที่และสั่นไปมา หรือติดตั้งใกล้ข้องอและปั๊มเกินไปจนการไหลปั่นป่วน รวมถึงวาล์วปิดช้าจนเกิด Slam เมื่อปั๊มหยุด

Check Valve ต้องบำรุงรักษาหรือไม่

ควรตรวจสอบตามรอบ เช่น ฟังเสียงขณะเดินระบบ ตรวจการรั่วย้อน ตรวจสภาพบ่าวาล์ว ดิสก์ บานพับ และความล้าของสปริง โดยเฉพาะวาล์วที่ทำงานรอบสูงหรืออยู่ในระบบไอน้ำ

ปรึกษาการเลือก Check Valve กับอัลฟ่ากรุ๊ป

ไม่แน่ใจว่าระบบของคุณควรใช้ Check Valve แบบไหน ทีมวิศวกรอัลฟ่ากรุ๊ปพร้อมช่วยพิจารณาจากชนิดของไหล อัตราการไหล แรงดัน อุณหภูมิ และลักษณะการเดินปั๊ม เพื่อเลือกประเภท ขนาด และวัสดุที่เหมาะสม จากแบรนด์ ARI Armaturen, Walworth, Flowserve, Socla, Pegler, Valas และ ALPHA
