Check Valve (เช็ควาล์ว) หรือ วาล์วกันกลับ (Non-Return Valve) เป็นวาล์วที่พบได้ในเกือบทุกระบบท่อของโรงงาน ตั้งแต่ด้านจ่ายของปั๊มน้ำ ท่อคอนเดนเสทหลัง Steam Trap ไปจนถึงท่อสารเคมี แม้ทุกแบบจะทำหน้าที่เดียวกันคือป้องกันการไหลย้อน แต่โครงสร้างภายในที่ต่างกันทำให้แต่ละประเภทปิดเร็วช้าต่างกัน สูญเสียแรงดันต่างกัน และเหมาะกับงานต่างกัน

บทความนี้อธิบาย Check Valve ทั้ง 8 ประเภท ที่ใช้บ่อยในงานอุตสาหกรรม พร้อมหลักการทำงาน ข้อดี ข้อจำกัด และตัวอย่างสินค้าที่อัลฟ่ากรุ๊ปจัดจำหน่าย

Check Valve คืออะไร

Check Valve คือวาล์วอัตโนมัติที่ยอมให้ของไหลไหลได้ ทิศทางเดียว โดยไม่ต้องมีมือหมุน แอคชูเอเตอร์ หรือไฟฟ้า การเปิดและปิดอาศัยแรงดันของของไหลเองทั้งหมด

• ไหลไปข้างหน้า (Forward Flow): แรงดันด้านขาเข้าสูงกว่าแรงที่กดตัวปิด (ดิสก์ ลูกบอล หรือลูกสูบ) ตัวปิดจึงถูกดันเปิดออก
• ไหลย้อนกลับ (Reverse Flow): เมื่อแรงดันขาเข้าลดลง ตัวปิดจะกลับมานั่งบนบ่าวาล์ว (Seat) ด้วยน้ำหนักตัวเอง แรงสปริง หรือแรงดันย้อนกลับ

ค่าที่ควรรู้จักคือ Cracking Pressure หรือแรงดันต่างต่ำสุดที่ทำให้วาล์วเริ่มเปิด วาล์วที่มีสปริงจะมีค่านี้สูงกว่าวาล์วที่ปิดด้วยน้ำหนักตัวเอง

ทำไมระบบท่อต้องมี Check Valve

• ปกป้องปั๊มและคอมเพรสเซอร์ ไม่ให้หมุนกลับทางเมื่อหยุดเครื่อง
• รักษาน้ำในท่อ ไม่ให้ท่อไหลกลับจนว่างเมื่อปั๊มหยุด
• ป้องกันคอนเดนเสทไหลย้อน เข้าอุปกรณ์แลกเปลี่ยนความร้อน
• ป้องกันการปนเปื้อน ระหว่างระบบที่เชื่อมต่อกัน
• ปกป้องอุปกรณ์ราคาแพง เช่น มาตรวัดอัตราการไหล วาล์วควบคุม และไส้กรอง จากการไหลย้อน

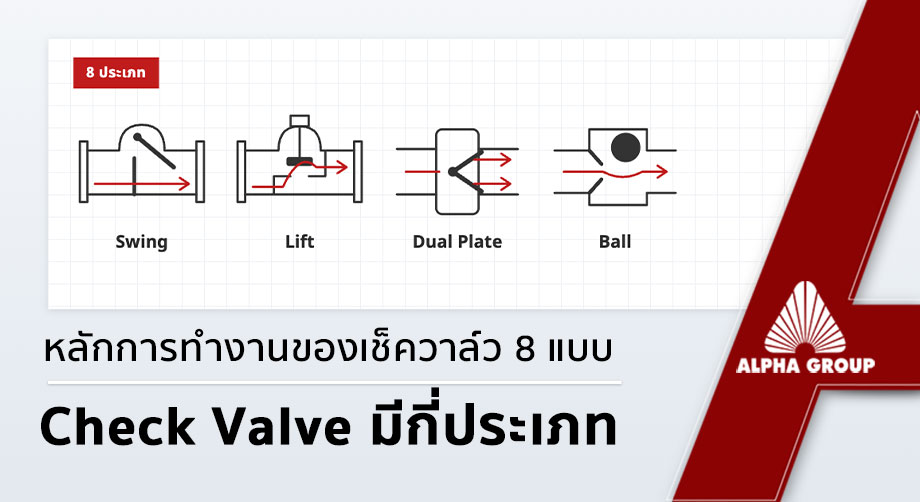

Check Valve มีกี่ประเภท? รู้จัก 8 แบบที่ใช้บ่อยในโรงงาน

1. Swing Check Valve (สวิงเช็ควาล์ว)

หลักการ: แผ่นดิสก์แขวนกับบานพับ (Hinge) ด้านบน เมื่อของไหลไหลผ่าน ดิสก์จะเหวี่ยงเปิดพ้นทางไหล และเมื่อการไหลหยุด ดิสก์จะเหวี่ยงกลับมาปิดด้วยน้ำหนักตัวเองและแรงไหลย้อน

• ข้อดี: ช่องทางไหลกว้าง แรงดันตกคร่อมต่ำเมื่อเปิดเต็มที่ เหมาะกับท่อขนาดใหญ่
• ข้อจำกัด: ระยะเหวี่ยงปิดยาว จึงปิดช้า เสี่ยงต่อการกระแทกปิด (Slam) และ Water Hammer เมื่อปั๊มหยุดกะทันหัน ส่วนใหญ่ต้องติดตั้งแนวนอน
• เหมาะกับ: ท่อเมนขนาดใหญ่ งานน้ำ น้ำมัน และปิโตรเคมีที่ปั๊มไม่ได้เปิด-ปิดบ่อย

👉 สินค้า: Walworth Cast Steel Swing Check Valve – Class 150/300/600, Pegler Check Valve Type 1060A

2. Lift Check Valve (ลิฟต์เช็ควาล์ว)

หลักการ: ตัวปิดเคลื่อนที่ขึ้น-ลงตั้งฉากกับบ่าวาล์ว ตัววาล์วมีรูปทรงคล้าย Globe Valve เมื่อมีการไหล ตัวปิดจะถูกยกขึ้น และเมื่อหยุดไหลจะกลับลงมาปิด

• ข้อดี: ปิดได้สนิท ระยะยกสั้นจึงปิดเร็วกว่า Swing ทนแรงดันและอุณหภูมิสูง
• ข้อจำกัด: ทางไหลคดเคี้ยว แรงดันตกคร่อมสูงกว่า Swing ไม่เหมาะกับของไหลที่มีตะกอนมาก รุ่นที่ไม่มีสปริงต้องติดตั้งตามทิศที่ผู้ผลิตกำหนด
• เหมาะกับ: ระบบไอน้ำ คอนเดนเสท น้ำร้อน และงานแรงดันสูงที่ต้องการการปิดแน่น

👉 สินค้า: ARI-CHECKO V, Pegler Check Valve Type 1039, Valas Lift Check Valve Type V353-F/S

3. Piston Check Valve (พิสตันเช็ควาล์ว)

หลักการ: เป็น Lift Check ชนิดหนึ่งที่ใช้ลูกสูบ (Piston) เคลื่อนที่ในกระบอกนำทาง ทำให้การเคลื่อนที่มั่นคง นิยมผลิตเป็นวาล์วเหล็กทุบขึ้นรูป (Forged Steel) ขนาดเล็ก

• ข้อดี: ทนแรงดันสูงมาก รองรับการไหลแบบกระเพื่อม (Pulsating Flow) เช่น ด้านจ่ายของคอมเพรสเซอร์ลูกสูบ
• ข้อจำกัด: แรงดันตกคร่อมสูง เหมาะกับท่อขนาดเล็ก เศษตะกอนอาจทำให้ลูกสูบติด
• เหมาะกับ: ท่อไอน้ำแรงดันสูง ท่อไฮโดรคาร์บอน ท่อเครื่องมือวัด งานโรงไฟฟ้าและโรงกลั่น

👉 สินค้า: ALPHA Forged Steel Check Valve – Class 800, ALPHA Forged Steel Check Valve – Class 1500

4. Disc Check Valve (ดิสก์เช็ควาล์ว แบบ Wafer มีสปริง)

หลักการ: ตัววาล์วบางแบบ Wafer ประกบระหว่างหน้าแปลน ภายในมีแผ่นดิสก์ที่ถูกสปริงดันให้ปิดอยู่เสมอ เมื่อแรงดันขาเข้าชนะแรงสปริง ดิสก์จะเปิด และเมื่อการไหลลดลง สปริงจะดันปิดก่อนเกิดการไหลย้อน

• ข้อดี: กะทัดรัด น้ำหนักเบา ปิดเร็ว รุ่นที่มีสปริงติดตั้งได้ทั้งแนวนอนและแนวตั้ง
• ข้อจำกัด: แรงดันตกคร่อมสูงกว่า Swing ไม่เหมาะกับของไหลที่มีตะกอนหรือเส้นใย
• เหมาะกับ: ทางออกของ Steam Trap ระบบน้ำร้อน ลมอัด และพื้นที่ติดตั้งจำกัด

👉 สินค้า: ARI-CHECKO D, Socla Check Valve Type 882, ALPHA Wafer Check Valve Type 901

5. Dual Plate Check Valve (ดูอัลเพลทเช็ควาล์ว)

หลักการ: แผ่นครึ่งวงกลม 2 แผ่นยึดกับแกนกลาง เมื่อมีการไหล แผ่นทั้งสองจะพับเข้าหากันเปิดทางไหล และเมื่อการไหลลดลง สปริงบิดจะดันแผ่นกลับมาปิด ระยะเคลื่อนที่สั้นกว่า Swing มาก

• ข้อดี: ปิดเร็ว ลด Slam และ Water Hammer ได้ดี น้ำหนักเบากว่า Swing ขนาดเดียวกันหลายเท่า ติดตั้งได้ทั้งแนวนอนและแนวตั้งไหลขึ้น
• ข้อจำกัด: แกนกลางขวางทางไหล ไม่เหมาะกับน้ำเสียที่มีเศษผ้าหรือเส้นใย สปริงอาจล้าเมื่อใช้งานรอบสูงเป็นเวลานาน
• เหมาะกับ: ด้านจ่ายของปั๊มน้ำ ระบบน้ำหล่อเย็น HVAC ระบบประปาและดับเพลิง

👉 สินค้า: Socla Check Valve Type 895

6. Single Plate Check Valve (ซิงเกิลเพลทเช็ควาล์ว)

หลักการ: แผ่นปิดชิ้นเดียวแบบบานพับในตัววาล์ว Wafer หรือหน้าแปลนสั้น ทำงานคล้าย Swing แต่ตัววาล์วกะทัดรัดกว่า

• ข้อดี: ราคาประหยัด ติดตั้งง่าย แรงดันตกคร่อมต่ำ
• ข้อจำกัด: ระยะเปิดจำกัดด้วยขนาดท่อ ปิดช้ากว่า Dual Plate
• เหมาะกับ: ระบบน้ำ ระบบปรับอากาศ และงานอาคาร

👉 สินค้า: Socla Non-Return Valve Type 635V/635E/627V/627E

7. Guided Check Valve / Silent Check Valve (เช็ควาล์วแบบนำทาง)

หลักการ: ดิสก์เคลื่อนที่ในแนวแกนท่อตามแกนนำทาง (Guide) และถูกสปริงดันปิด ระยะชักสั้นมาก วาล์วจึงปิดได้ก่อนที่การไหลจะเปลี่ยนทิศ จึงเรียกอีกชื่อว่า “Silent Check” เพราะแทบไม่มีเสียงกระแทก

• ข้อดี: ปิดเร็วที่สุดในกลุ่ม ลดเสียงและ Water Hammer ได้ดีมาก ติดตั้งได้หลายทิศทาง
• ข้อจำกัด: ไม่เหมาะกับน้ำเสียหรือของไหลที่มีของแข็ง ต้องเลือกขนาดให้ตรงกับอัตราการไหล
• เหมาะกับ: ปั๊มที่เดิน-หยุดบ่อย ระบบบูสเตอร์ปั๊ม ระบบน้ำในอาคารสูง

👉 สินค้า: Socla Check Valve Type 402, Socla Check Valve Type 601

8. Ball Check Valve (บอลเช็ควาล์ว)

หลักการ: ใช้ลูกบอลเป็นตัวปิด เมื่อมีการไหล ลูกบอลจะถูกดันออกจากบ่าวาล์วไปอยู่ในช่องพัก และเมื่อการไหลหยุด ลูกบอลจะกลับมานั่งบ่า เพราะลูกบอลหมุนได้รอบตัว ผิวสัมผัสจึงเปลี่ยนตำแหน่งตลอด ช่วยทำความสะอาดตัวเองและลดการสึกหรอเฉพาะจุด

• ข้อดี: โครงสร้างเรียบง่าย ทนตะกอน เหมาะกับของไหลหนืดและน้ำเสีย รุ่นบุผิวภายใน (Lined) ทนสารเคมีกัดกร่อน
• ข้อจำกัด: แบบที่อาศัยน้ำหนักลูกบอลไม่ควรติดตั้งในท่อที่ไหลลงแนวดิ่ง
• เหมาะกับ: ปั๊มน้ำเสีย ปั๊มจุ่ม (Submersible) งานสารเคมีและกรด-ด่าง

👉 สินค้า: Socla Ball Check Valve Type 418, Flowserve Lined Ball Check Valve ARV2

ตารางเปรียบเทียบ Check Valve แต่ละประเภท

ประเภท	ความเร็วในการปิด	แรงดันตกคร่อม	ทิศทางติดตั้ง	ความเสี่ยง Water Hammer	งานที่เหมาะ
Swing	ช้า	ต่ำ	แนวนอนเป็นหลัก	สูง	ท่อใหญ่ งานทั่วไป
Lift	ปานกลาง	สูง	ตามที่ผู้ผลิตกำหนด	ปานกลาง	ไอน้ำ แรงดันสูง
Piston	ปานกลาง-เร็ว	สูง	ตามที่ผู้ผลิตกำหนด	ปานกลาง	ท่อเล็กแรงดันสูง
Disc (Wafer สปริง)	เร็ว	ปานกลาง-สูง	ได้หลายทิศ	ต่ำ	หลัง Steam Trap, น้ำร้อน
Dual Plate	เร็ว	ปานกลาง	แนวนอน / แนวตั้งไหลขึ้น	ต่ำ	ด้านจ่ายปั๊ม HVAC
Single Plate	ปานกลาง	ต่ำ	แนวนอน / แนวตั้งไหลขึ้น	ปานกลาง	ระบบน้ำในอาคาร
Guided / Silent	เร็วมาก	ปานกลาง	ได้หลายทิศ	ต่ำมาก	ปั๊มเดิน-หยุดบ่อย
Ball	ปานกลาง	ปานกลาง	แนวนอน / แนวตั้งไหลขึ้น	ปานกลาง	น้ำเสีย สารเคมี

หมายเหตุ: ค่าในตารางเป็นแนวโน้มทั่วไป ควรตรวจสอบเงื่อนไขจริงจาก Datasheet ของแต่ละรุ่น

รู้จักประเภทแล้ว เลือกแบบไหนให้เหมาะกับระบบ?

การเลือก Check Valve ให้ถูกต้องต้องดูมากกว่าประเภท ทั้งชนิดของไหล ทิศทางการติดตั้ง ความเสี่ยง Water Hammer แรงดันตกคร่อม และขนาดตามอัตราการไหลจริง อ่านต่อได้ในบทความ 👉 วิธีเลือก Check Valve ให้เหมาะกับระบบไอน้ำ น้ำ และสารเคมี

คำถามที่พบบ่อยเกี่ยวกับประเภท Check Valve (FAQ)

Check Valve กับ Non-Return Valve ต่างกันอย่างไร

ไม่ต่างกัน ทั้งสองชื่อหมายถึงวาล์วที่ยอมให้ของไหลไหลทางเดียวและป้องกันการไหลย้อน คำว่า Check Valve นิยมในอเมริกา ส่วน Non-Return Valve นิยมในยุโรป ในภาษาไทยมักเรียกว่าเช็ควาล์วหรือวาล์วกันกลับ

Cracking Pressure ของ Check Valve คืออะไร

Cracking Pressure คือแรงดันต่างระหว่างขาเข้าและขาออกที่น้อยที่สุดที่ทำให้วาล์วเริ่มเปิด วาล์วที่มีสปริงจะมีค่านี้สูงกว่าวาล์วที่ปิดด้วยน้ำหนักตัวเอง ระบบที่แรงดันต่ำมากจึงควรตรวจสอบค่านี้จาก Datasheet ก่อนเลือก

Swing Check Valve ติดตั้งแนวตั้งได้หรือไม่

Swing Check บางรุ่นติดตั้งในท่อแนวตั้งที่ไหลขึ้นได้ แต่ห้ามติดตั้งในท่อที่ไหลลง เพราะดิสก์จะค้างเปิด ควรตรวจสอบเงื่อนไขการติดตั้งจาก Datasheet ของรุ่นนั้นก่อนเสมอ

Check Valve ใช้แทน Gate Valve หรือ Ball Valve ได้หรือไม่

ไม่ได้ Check Valve ทำหน้าที่ป้องกันการไหลย้อนเท่านั้น ไม่ได้ออกแบบให้ปิดกั้นระบบเพื่อการซ่อมบำรุง จึงควรติดตั้งวาล์วปิดกั้นคู่กันเสมอ
