หลักการทำงานของ Oscillation Flow Meter: เจาะลึก Coanda Effect

เทคโนโลยีเบื้องหลังความแม่นยำในการวัดก๊าซ

เมื่อพูดถึงเครื่องวัดอัตราการไหลก๊าซ วิศวกรส่วนใหญ่มักคุ้นเคยกับเทคโนโลยี Vortex, Thermal Mass หรือ Coriolis แต่ยังมีอีกหนึ่งเทคโนโลยีที่ออกแบบมาเพื่อรับมือกับก๊าซที่ท้าทายเป็นพิเศษ ทั้งก๊าซเปียก ก๊าซที่มีสิ่งปนเปื้อน หรือระบบที่มีแรงดันใช้งานต่ำ นั่นคือ Oscillation Flow Meter ซึ่งอาศัยปรากฏการณ์ทางฟิสิกส์ของไหลที่เรียกว่า Coanda Effect เป็นหัวใจของการทำงาน บทความนี้จะพาไปทำความเข้าใจว่ากลไกนี้ทำงานอย่างไร และทำไมมันถึงเหมาะกับงานอุตสาหกรรมที่การวัดค่าด้วยเทคโนโลยีอื่นทำได้ยาก

Coanda Effect คืออะไร

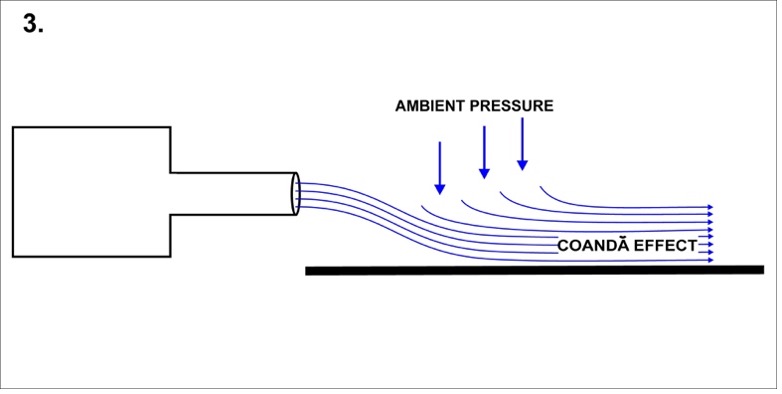

เมื่อของไหล (ในที่นี้คือก๊าซ) ถูกปล่อยออกมาเป็นลำผ่านหัวฉีด (Nozzle) ลำของไหลนี้จะพาโมเลกุลของอากาศโดยรอบเคลื่อนที่ไปด้วย ทำให้เกิดพื้นที่ความดันต่ำ (Low Pressure Area) ล้อมรอบลำของไหลทั้งสองด้าน หากลำของไหลนี้เคลื่อนที่ผ่านใกล้กับผนังหรือพื้นผิวด้านใดด้านหนึ่ง พื้นที่ความดันต่ำระหว่างลำของไหลกับผนังจะไม่สามารถดึงอากาศเข้ามาเติมเต็มได้เท่ากับฝั่งตรงข้าม ส่งผลให้เกิดความแตกต่างของความดันระหว่างสองฝั่ง และเกิดแรงสุทธิ (Net Force) ที่ดึงให้ลำของไหลเบี่ยงเข้าหาผนังนั้น จนในที่สุดลำของไหลจะ “เกาะ” หรือไหลแนบไปตามแนวผิวของผนังแทนที่จะไหลเป็นเส้นตรง ปรากฏการณ์การเบี่ยงเข้าหาผิวนี้เองที่เรียกว่า Coanda Effect

หลักการการทำงานของ Oscillation flow meter

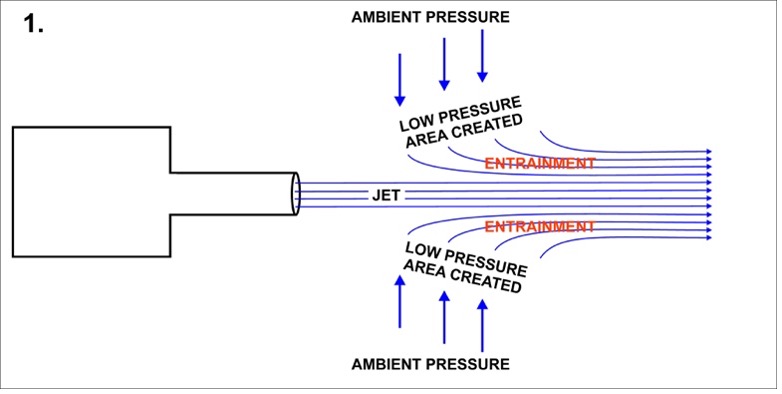

ของไหลอิสระที่ปล่อยออกมาเป็นลำ (Main jet) ที่ออกมาจาก Nozzle จะนำพาเอาโมเลกุลของอากาศโดยรอบไปด้วย (หรือของไหลรอบๆ) ทำให้เกิดพื้นที่ Low pressure รอบๆ Main jet

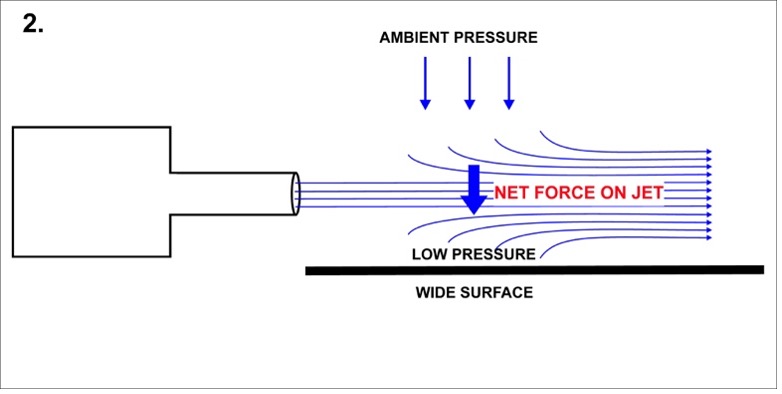

เมื่อการไหลอิสระเคลื่อนที่ผ่านผนัง จะทำให้เกิดความแตกต่างของความดันระหว่างด้านที่ใกล้ผนังและด้านตรงข้าม

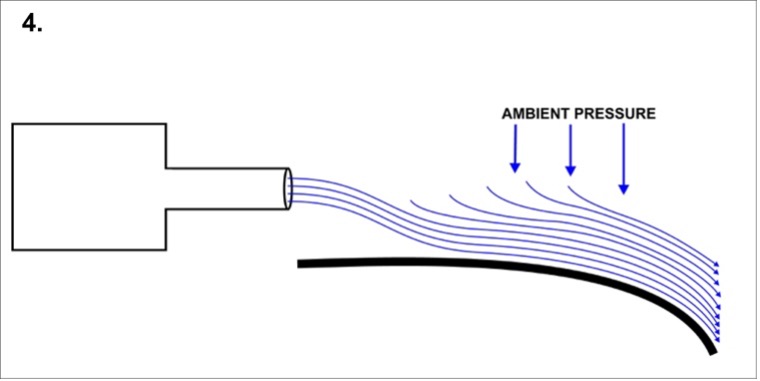

ผลที่ตามมาคือ การไหลอิสระนี้จะเบนเข้าหาผนัง

จากการเบี่ยงกระแส สู่การแกว่งที่วัดค่าได้: กลไกภายในตัวเครื่อง

ในตัวเครื่อง Oscillation Flow Meter ก๊าซที่ไหลเข้าทางท่อ Inlet จะผ่าน Orifice ภายในท่อ ทำให้เกิดความแตกต่างของความดันระหว่างด้านหน้าและด้านหลังของ Orifice ผลจากความแตกต่างนี้ทำให้ของไหลบางส่วนถูกแบ่งเข้าสู่ช่อง Bypass ที่ติดตั้งอยู่ด้านข้าง ซึ่งเป็นสัดส่วนคงที่ตลอดช่วงการวัด

ภายในช่อง Bypass นี้คือห้องวัด (Measuring Cell) ที่ออกแบบเป็นรูปตัว U โดยอาศัยหลักการ Coanda Effect ก๊าซที่ไหลเข้าห้องวัดจะเบี่ยงเข้าหาผนังด้านใดด้านหนึ่งก่อน แล้วไหลผ่านช่อง Feedback กลับไปยังต้นทาง เมื่อของไหลใน Feedback เปลี่ยนแปลงความดันที่ต้นลำของไหลหลัก (Main Jet) แรงที่เคยดึงให้เบี่ยงไปด้านหนึ่งจะค่อยๆ ลดลง จนกระทั่งลำของไหลหลักพลิกเบี่ยงไปเกาะผนังอีกด้านแทน กระบวนการนี้เกิดขึ้นซ้ำไปซ้ำมาอย่างต่อเนื่อง ทำให้เกิดการแกว่ง (Oscillation) ของกระแสก๊าซไปมาระหว่างสองฝั่งของห้องวัด

เซนเซอร์ (ในกรณีของรุ่นที่ใช้เซนเซอร์แพลทินัม) ที่ติดตั้งอยู่ในช่อง Feedback จะตรวจจับการไหลไป-กลับนี้และแปลงเป็นความถี่ ซึ่งจุดสำคัญคือ ความถี่ของการแกว่งนี้แปรผันตรงกับอัตราการไหลของก๊าซ ยิ่งก๊าซไหลเร็วเท่าไร ความถี่การแกว่งก็ยิ่งสูงขึ้นเท่านั้น ทำให้สามารถคำนวณย้อนกลับเป็นอัตราการไหลได้อย่างแม่นยำ โดยตลอดกระบวนการนี้ไม่มีชิ้นส่วนกลไกใดเคลื่อนไหวเลยแม้แต่ชิ้นเดียว เพราะการแกว่งเกิดจากพฤติกรรมของก๊าซเองล้วนๆ

ทำไมการออกแบบด้วยหลักการนี้ถึงตอบโจทย์งานอุตสาหกรรมได้ดี

การที่ Oscillation Flow Meter ไม่ต้องพึ่งชิ้นส่วนกลไกในการสร้างสัญญาณวัด ส่งผลดีต่อการใช้งานจริงในหลายด้าน

• ไม่มีชิ้นส่วนเคลื่อนไหว จึงแทบไม่ต้องบำรุงรักษา — ต่างจากเครื่องวัดแบบใบพัดหรือกังหันที่สึกหรอตามเวลา การแกว่งด้วย Coanda Effect ไม่มีชิ้นส่วนที่จะเสื่อมสภาพจากการเสียดสี
• รองรับได้ทั้งก๊าซแห้งและก๊าซเปียก — ช่องทางการไหลภายในที่กว้างขวางและมีการเปลี่ยนทิศทางต่อเนื่อง ช่วยให้เกิดผลการทำความสะอาดตัวเอง (Self-Cleaning Effect) ทนทานต่อสิ่งสกปรกที่ปนมากับก๊าซ
• Pressure Loss ต่ำมาก — เหมาะอย่างยิ่งสำหรับระบบที่มีแรงดันใช้งานต่ำ เช่น บ่อหรือระบบผลิตก๊าซชีวภาพ (Biogas) ที่แรงดันในระบบมักไม่สูงนัก การเลือกเครื่องวัดที่ไม่ทำให้แรงดันตกจึงเป็นเรื่องสำคัญ
• รองรับก๊าซได้หลากหลายประเภท — ทั้งลมอัด (Compressed Air) ก๊าซชีวภาพ (Biogas) ก๊าซจากถังหมัก (Digester Gas) โพรเพน ไฮโดรเจน ก๊าซธรรมชาติ และก๊าซผสมอื่นๆ
• รองรับพื้นที่เสี่ยงอันตราย — มีมาตรฐาน ATEX และ IECEx รองรับการใช้งานในพื้นที่ที่มีความเสี่ยงต่อการระเบิด (Hazardous Zone)
• เปลี่ยนหรือทำความสะอาดเซนเซอร์ได้โดยไม่ต้องหยุดระบบ — รุ่นที่มี Bypass Valve ติดตั้งระหว่างหัววัดและตัวเรือน ช่วยให้ซ่อมบำรุงได้โดยไม่ต้องหยุด Process หลัก

สรุป

Coanda Effect คือหัวใจสำคัญที่ทำให้ Oscillation Flow Meter สามารถวัดอัตราการไหลของก๊าซได้อย่างแม่นยำ โดยไม่ต้องพึ่งพาชิ้นส่วนกลไกที่สึกหรอได้ง่าย ทำให้เทคโนโลยีนี้เหมาะเป็นพิเศษกับงานที่มีเงื่อนไขท้าทาย ไม่ว่าจะเป็นก๊าซที่มีความชื้นหรือสิ่งปนเปื้อน ระบบแรงดันต่ำ หรือพื้นที่ที่ต้องการมาตรฐานความปลอดภัยสูง ซึ่ง Alpha Group มีผลิตภัณฑ์ Kobold – Oscillation Flow Meter Model DOG-4/-6 ที่นำหลักการนี้มาใช้จริงในเชิงพาณิชย์ พร้อมให้คำปรึกษาเลือกรุ่นที่เหมาะกับหน้างานของท่าน

คำถามที่พบบ่อย

Coanda Effect เกี่ยวข้องกับการวัดอัตราการไหลอย่างไร

Coanda Effect คือแรงที่ทำให้กระแสก๊าซเบี่ยงเข้าหาผนังแทนที่จะไหลเป็นเส้นตรง ภายในเครื่องวัดใช้หลักการนี้ให้กระแสก๊าซแกว่งไปมาระหว่างสองฝั่งของห้องวัดอย่างต่อเนื่อง โดยความถี่ของการแกว่งจะแปรผันตรงกับอัตราการไหล ทำให้สามารถคำนวณค่าการไหลได้จากความถี่นี้

Oscillation Flow Meter ต่างจากเครื่องวัดแบบมีใบพัดอย่างไร

เครื่องวัดแบบใบพัดอาศัยการหมุนของชิ้นส่วนกลไกซึ่งสึกหรอได้ตามเวลาและมีปัญหาเมื่อของไหลมีสิ่งสกปรกปนเปื้อน ในขณะที่ Oscillation Flow Meter ใช้พฤติกรรมการแกว่งของก๊าซเองในการสร้างสัญญาณ จึงไม่มีชิ้นส่วนเคลื่อนไหวและบำรุงรักษาน้อยกว่ามาก

เหมาะกับระบบที่มีแรงดันใช้งานต่ำหรือไม่

เหมาะมากครับ เพราะ Oscillation Flow Meter มีค่า Pressure Loss ที่ต่ำมากเมื่อเทียบกับเทคโนโลยีวัดการไหลแบบอื่น จึงเหมาะกับระบบที่แรงดันใช้งานไม่สูง เช่น ระบบผลิตก๊าซชีวภาพ
