Centrifugal Pump คืออะไร และทำงานอย่างไร ฉบับเข้าใจง่ายสำหรับวิศวกรโรงงาน

Centrifugal Pump หรือ “ปั๊มหอยโข่ง” คือปั๊มอุตสาหกรรมที่พบเห็นได้บ่อยที่สุดในระบบลำเลียงของเหลว ไม่ว่าจะเป็นระบบประปา ระบบหล่อเย็น ระบบบำบัดน้ำเสีย หรือกระบวนการผลิตในโรงงาน เพราะออกแบบง่าย บำรุงรักษาไม่ยุ่งยาก และรองรับอัตราการไหลได้หลากหลาย บทความนี้จะพาไปทำความเข้าใจตั้งแต่หลักการทำงาน ส่วนประกอบ ไปจนถึงแนวทางเลือกปั๊มให้เหมาะกับหน้างานจริง

Centrifugal Pump คืออะไร

ปั๊มหอยโข่งเป็นเครื่องจักรกลที่เปลี่ยนพลังงานกลจากการหมุนของมอเตอร์ ให้กลายเป็นพลังงานจลน์และพลังงานความดันในของเหลว โดยอาศัยใบพัด (Impeller) หมุนด้วยความเร็วสูงภายในตัวเรือนปั๊ม (Casing) เพื่อเหวี่ยงของเหลวออกจากศูนย์กลางไปยังขอบใบพัด หลักการนี้เรียกว่า “แรงเหวี่ยงหนีศูนย์กลาง” (Centrifugal Force) ซึ่งเป็นที่มาของชื่อปั๊มชนิดนี้

จุดเด่นของปั๊มหอยโข่งเมื่อเทียบกับปั๊มแบบปริมาตรจ่ายคงที่ (Positive Displacement Pump) คือเหมาะกับงานที่ต้องการอัตราการไหลสูงและความหนืดของของเหลวต่ำ เช่น น้ำ สารเคมีเจือจาง หรือของเหลวในกระบวนการผลิตทั่วไป

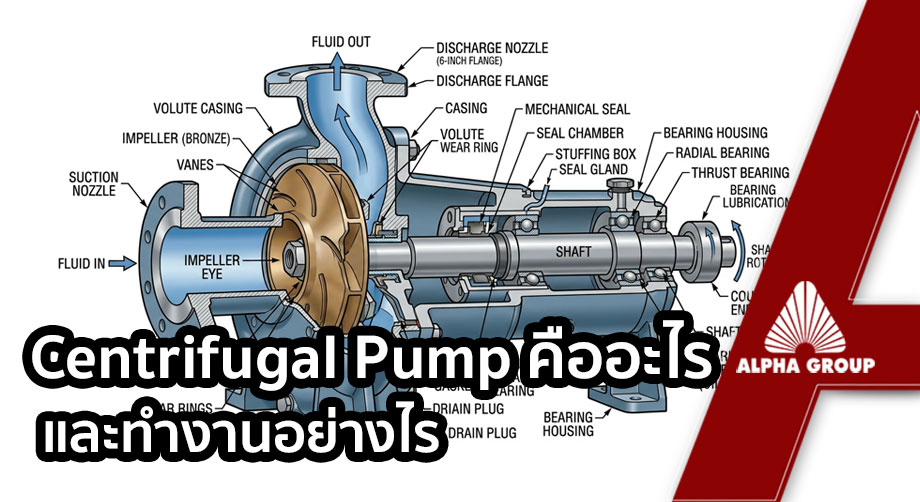

ส่วนประกอบหลักของปั๊มหอยโข่ง

1. ใบพัด (Impeller)

ชิ้นส่วนที่หมุนเพื่อเร่งความเร็วของเหลว มีให้เลือกหลายแบบ เช่น แบบเปิด (Open) เหมาะกับของเหลวที่มีตะกอนหรือของแข็งปน แบบกึ่งปิด (Semi-open) และแบบปิด (Enclosed) ซึ่งให้ประสิทธิภาพสูงและเหมาะกับของเหลวสะอาด

2. ตัวเรือนปั๊ม (Casing)

ทำหน้าที่ครอบใบพัดและนำของเหลวที่มีความเร็วสูงจากใบพัด เข้าสู่ทางออกโดยเปลี่ยนความเร็วให้เป็นแรงดัน มีสองรูปแบบหลักคือ Volute Casing (ตัวเรือนรูปหอยโข่ง) และ Diffuser Casing (มีใบกำหนดทิศทางการไหล) โดย Volute เหมาะกับของเหลวที่มีของแข็งปนหรือความหนืดสูง ส่วน Diffuser ให้ประสิทธิภาพที่ปรับแต่งได้ดีกว่าในบางการใช้งาน

3. เพลา (Shaft)

เชื่อมต่อใบพัดกับมอเตอร์ต้นกำลัง ต้องมีความแม่นยำในการจัดแนวเพื่อลดการสั่นสะเทือนและการสึกหรอของแบริ่ง

4. ซีลกันรั่ว (Mechanical Seal)

ป้องกันของเหลวรั่วซึมออกตามแนวเพลา ปัจจุบันนิยมใช้ Mechanical Seal มากกว่าระบบ Packing แบบเดิม เพราะรั่วซึมน้อยกว่าและบำรุงรักษาง่ายกว่า

5. มอเตอร์ต้นกำลัง (Motor)

โดยทั่วไปใช้มอเตอร์เหนี่ยวนำไฟฟ้า (Induction Motor) แปลงพลังงานไฟฟ้าเป็นพลังงานกลเพื่อขับเพลาและใบพัดให้หมุน

หลักการทำงานของปั๊มหอยโข่ง (Step by Step)

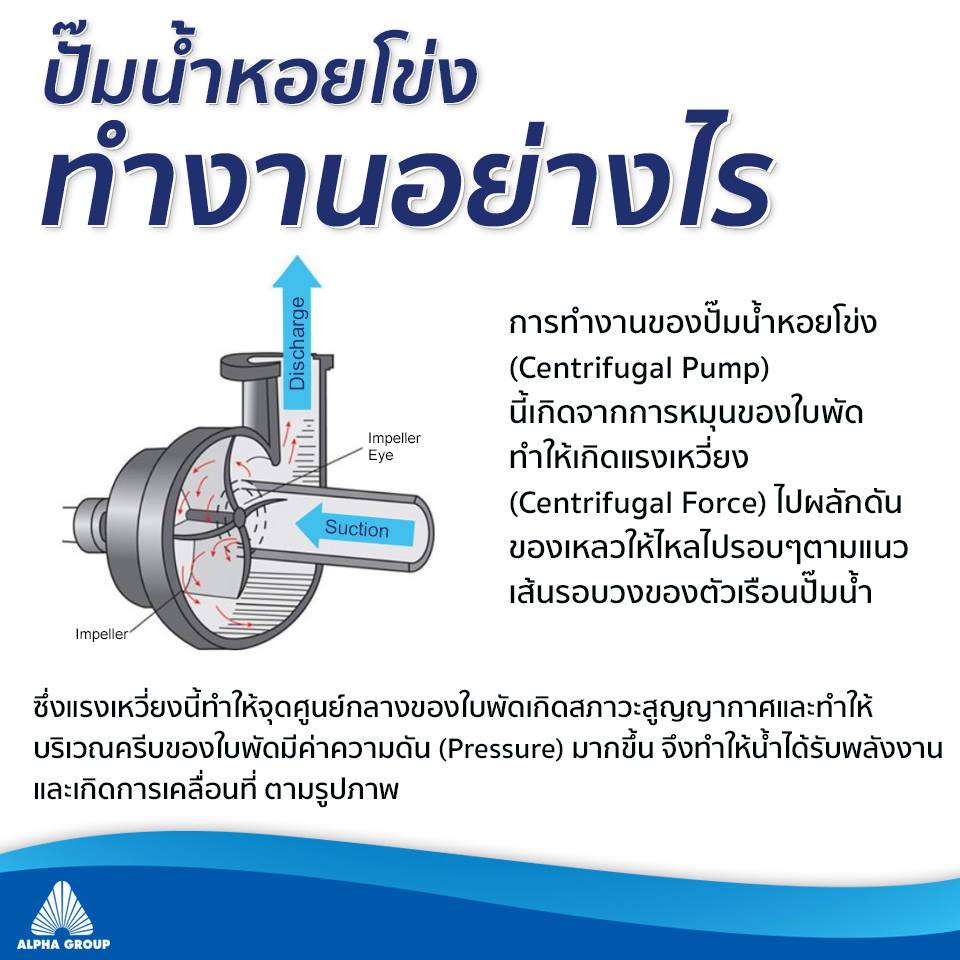

จากภาพจะเห็นว่าเมื่อใบพัด (Impeller) หมุน จะเกิดแรงเหวี่ยงหนีศูนย์กลาง (Centrifugal Force) ผลักดันของเหลวให้ไหลออกไปตามแนวเส้นรอบวงของตัวเรือนปั๊ม แรงเหวี่ยงนี้ทำให้บริเวณศูนย์กลางใบพัด (Impeller Eye) เกิดสภาวะสุญญากาศซึ่งดูดของเหลวใหม่เข้ามาทางท่อ Suction อย่างต่อเนื่อง ในขณะที่บริเวณครีบขอบใบพัดจะมีค่าความดัน (Pressure) เพิ่มขึ้น ทำให้ของเหลวได้รับพลังงานและถูกผลักออกทางท่อ Discharge

ของเหลวไหลเข้า: ของเหลวไหลเข้าทางท่อดูดสู่ศูนย์กลางใบพัด (Eye of Impeller)
เร่งความเร็ว: เมื่อมอเตอร์หมุนเพลาและใบพัด แรงเหวี่ยงหนีศูนย์กลางจะเร่งความเร็วของเหลวออกจากศูนย์กลางไปยังขอบใบพัด
แปลงความเร็วเป็นแรงดัน: ของเหลวความเร็วสูงไหลเข้าสู่ตัวเรือนปั๊ม (Volute หรือ Diffuser) ซึ่งออกแบบให้พื้นที่หน้าตัดขยายขึ้นเรื่อย ๆ ทำให้ความเร็วลดลงและเปลี่ยนเป็นแรงดันแทน
ระบายออก: ของเหลวที่มีแรงดันสูงขึ้นไหลออกทางท่อจ่าย เพื่อส่งต่อไปยังระบบท่อหรือถังเก็บ

ปัจจัยที่กำหนดสมรรถนะของปั๊ม ได้แก่ ความหนาและเส้นผ่านศูนย์กลางของใบพัด รวมถึงความเร็วรอบมอเตอร์ โดยเส้นผ่านศูนย์กลางใบพัดและความเร็วรอบที่มากขึ้นจะเพิ่มแรงดัน (Head) ในขณะที่ความหนาของใบพัดมีผลต่ออัตราการไหล (Flow Rate)

ประเภทของปั๊มหอยโข่งที่พบในงานอุตสาหกรรม

End Suction Pump: ปั๊มแบบดูดปลายท่อ ใช้งานทั่วไปมากที่สุด โครงสร้างเรียบง่าย บำรุงรักษาง่าย
Multistage Pump: มีใบพัดหลายชุดต่อกันเป็นลำดับ เหมาะกับงานที่ต้องการแรงดันสูงมาก เช่น ระบบป้อนน้ำหม้อไอน้ำ (Boiler Feed) หรือระบบจ่ายน้ำอาคารสูง
Self-Priming Pump: ออกแบบให้ดูดอากาศออกจากท่อดูดได้เอง เหมาะกับจุดติดตั้งที่ระดับของเหลวต่ำกว่าปั๊ม
Submersible Pump: ปั๊มจุ่มที่มอเตอร์และปั๊มทำงานใต้น้ำ นิยมใช้ในบ่อบำบัดน้ำเสียหรือบ่อสูบระบายน้ำ

การใช้งานปั๊มหอยโข่งในภาคอุตสาหกรรม

ปั๊มหอยโข่งถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรม เช่น

ระบบประปาและอาคาร (Water Supply / HVAC)
ระบบหล่อเย็นในโรงงาน (Cooling Water System)
ระบบบำบัดน้ำเสีย (Wastewater Treatment)
กระบวนการผลิตในอุตสาหกรรมเคมีและปิโตรเคมี
ระบบป้อนน้ำหม้อไอน้ำในโรงงานที่ใช้ระบบไอน้ำ

วิธีเลือก Centrifugal Pump ให้เหมาะกับหน้างาน

การเลือกปั๊มหอยโข่งที่เหมาะสมควรพิจารณาจากปัจจัยต่อไปนี้

อัตราการไหลที่ต้องการ (Flow Rate) และ แรงดันที่ต้องการ (Total Head)
คุณสมบัติของของเหลว เช่น ความหนืด อุณหภูมิ มีตะกอนปนหรือไม่ ก่อนเลือกวัสดุใบพัดและซีล
รูปแบบการติดตั้ง เช่น ติดตั้งบนพื้น แขวนแนวตั้ง หรือจุ่มใต้น้ำ
มาตรฐานและความน่าเชื่อถือของแบรนด์ เพื่อความมั่นใจในเรื่องอะไหล่และบริการหลังการขายระยะยาว

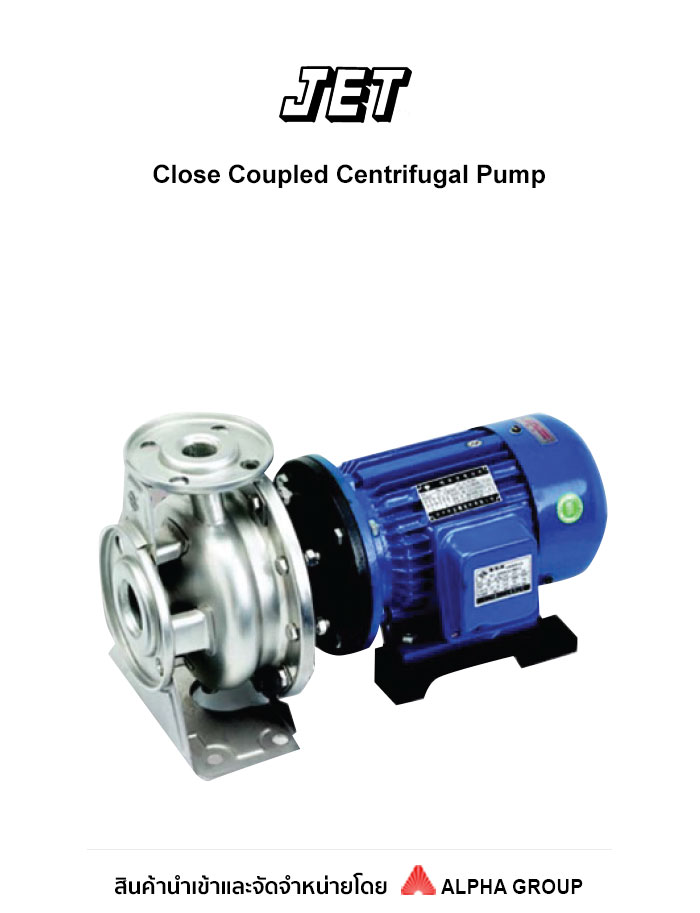

Alpha Group เป็นตัวแทนจำหน่ายปั๊มหอยโข่งคุณภาพสูงหลายแบรนด์ที่ครอบคลุมทุกลักษณะการใช้งาน ไม่ว่าจะเป็น EBARA ปั๊มหอยโข่งมาตรฐานอุตสาหกรรมจากญี่ปุ่น และ Wilo ปั๊มสำหรับระบบอาคารและระบบหล่อเย็นจากเยอรมนี รวมถึงกลุ่มปั๊มอุตสาหกรรมภายใต้แบรนด์ Ocbooom ที่ตอบโจทย์งานที่ต้องการความคุ้มค่าและตัวเลือกที่หลากหลาย ทีมวิศวกรของ Alpha Group พร้อมให้คำปรึกษาเพื่อเลือกรุ่นปั๊มที่เหมาะกับระบบของคุณ

คำถามที่พบบ่อย (FAQ)

Centrifugal Pump กับ Positive Displacement Pump ต่างกันอย่างไร

Centrifugal Pump ใช้แรงเหวี่ยงจากใบพัดหมุนเพื่อสร้างแรงดัน เหมาะกับอัตราการไหลสูงและของเหลวความหนืดต่ำ ส่วน Positive Displacement Pump จ่ายของเหลวเป็นปริมาตรคงที่ต่อรอบการทำงาน เหมาะกับของเหลวความหนืดสูงหรือที่ต้องการอัตราการไหลแม่นยำ

ปั๊มหอยโข่งเหมาะกับของเหลวความหนืดสูงหรือไม่

โดยทั่วไปปั๊มหอยโข่งเหมาะกับของเหลวความหนืดต่ำถึงปานกลาง หากของเหลวมีความหนืดสูงมาก ประสิทธิภาพของปั๊มจะลดลงอย่างมาก ควรพิจารณาปั๊มชนิดอื่น เช่น ปั๊มแบบปริมาตรจ่ายคงที่แทน

Cavitation ในปั๊มหอยโข่งคืออะไร

Cavitation คือภาวะที่ความดันด้านดูดของปั๊มต่ำเกินไปจนของเหลวเกิดฟองอากาศแล้วยุบตัวอย่างรวดเร็วภายในปั๊ม ทำให้เกิดเสียงดัง การสั่นสะเทือน และความเสียหายต่อใบพัดในระยะยาว จึงต้องออกแบบระบบท่อดูดให้มีค่า NPSH เพียงพอ

ควรเลือกปั๊มหอยโข่งแบบ End Suction หรือ Multistage

หากต้องการอัตราการไหลสูงในระบบแรงดันไม่สูงมาก End Suction Pump ตอบโจทย์และดูแลรักษาง่ายกว่า แต่หากระบบต้องการแรงดันสูง เช่น อาคารสูงหรือระบบป้อนหม้อไอน้ำ ควรเลือกปั๊มแบบ Multistage
