Steam Trap คืออุปกรณ์ที่ทำหน้าที่ระบายคอนเดนเสท อากาศ และก๊าซ CO2 ออกจากระบบไอน้ำ โดยไม่ปล่อยให้ไอน้ำมีค่าหลุดออกไปพร้อมกัน แต่ในความเป็นจริง Steam Trap เป็นอุปกรณ์ที่มีชิ้นส่วนเคลื่อนไหวและสึกหรอได้ตามอายุการใช้งาน เมื่อเสียแล้วมักจะ “รั่วไอน้ำ” อย่างต่อเนื่องโดยที่ไม่มีใครสังเกตเห็น เพราะไอน้ำที่รั่วออกมามองไม่เห็นด้วยตาเปล่า และเสียงรั่วก็มักถูกกลบด้วยเสียงเครื่องจักรในโรงงาน
สรุปสั้น ๆ: Steam Trap ที่เสียแบบเปิดค้างเพียงจุดเดียว ขนาดรูรั่วเทียบเท่า 1/4 นิ้ว อาจทำให้โรงงานสูญเสียไอน้ำมากกว่า 750,000 กิโลกรัมต่อปี คิดเป็นมูลค่าหลักแสนถึงหลักล้านบาทต่อปีต่อจุด ขึ้นอยู่กับต้นทุนไอน้ำของแต่ละโรงงาน การตรวจสอบ Steam Trap เป็นประจำด้วยเครื่องมือที่แม่นยำอย่าง Armstrong SAGE UMT จึงเป็นวิธีลดต้นทุนพลังงานที่คุ้มค่าและเห็นผลเร็วที่สุดวิธีหนึ่ง
ทำไม Steam Trap ถึงเสียโดยไม่มีใครรู้ตัว
Steam Trap แต่ละชนิดมีลักษณะการเสียที่ต่างกัน โดยแบ่งเป็น 2 แบบหลักคือเสียแบบเปิดค้างและเสียแบบปิดค้าง ซึ่งทั้งสองแบบไม่มีสัญญาณเตือนที่ชัดเจน โรงงานส่วนใหญ่จึงรู้ตัวก็ต่อเมื่อกระบวนการผลิตเริ่มผิดปกติ หรือบิลค่าเชื้อเพลิง Boiler พุ่งสูงขึ้นผิดสังเกตแล้วเท่านั้น
- เสียแบบเปิดค้าง (Fail Open) — เทรปเปิดค้างตลอดเวลา ไอน้ำรั่วออกไปอย่างต่อเนื่องแบบมองไม่เห็น สร้างความสูญเสียด้านพลังงานโดยตรงตลอด 24 ชั่วโมง
- เสียแบบปิดค้าง (Fail Closed) — เทรปไม่ยอมระบายคอนเดนเสท ทำให้คอนเดนเสทค้างอยู่ในอุปกรณ์แลกเปลี่ยนความร้อน ลดพื้นที่ผิวถ่ายเทความร้อนจริง กระทบต่ออุณหภูมิและความเร็วของกระบวนการผลิต
Steam Trap รั่วสร้างความเสียหายด้านต้นทุนมากแค่ไหน
รูรั่วขนาดเพียงไม่กี่มิลลิเมตรสามารถทำให้ไอน้ำสูญเสียหลักแสนกิโลกรัมต่อปี ตารางด้านล่างสรุปข้อมูลปริมาณไอน้ำที่สูญเสียจากรูรั่วขนาดต่าง ๆ ที่ความดัน 100 psi โดยอ้างอิงจากข้อมูลของ Armstrong International และแปลงหน่วยเป็นกิโลกรัมเพื่อให้ใช้งานง่ายขึ้น (สมมติฐาน: รูรั่วขนาดคงที่ รั่วต่อเนื่อง 24 ชั่วโมง ใกล้เคียงกับเทรปที่ค้างเปิดตลอดเวลา)
| ขนาดรูรั่ว | ไอน้ำสูญเสีย (กก./เดือน) | ไอน้ำสูญเสีย (กก./ปี) | อัตรารั่วโดยประมาณ (กก./ชม.) |
|---|---|---|---|
| 1/2″ (12.7 mm) | ~250,800 | ~3,010,000 | ~348 |
| 7/16″ (11.2 mm) | ~192,100 | ~2,305,000 | ~267 |
| 3/8″ (9.5 mm) | ~141,100 | ~1,693,000 | ~196 |
| 5/16″ (7.9 mm) | ~98,000 | ~1,176,000 | ~136 |
| 1/4″ (6.4 mm) | ~62,600 | ~751,000 | ~87 |
| 3/16″ (4.8 mm) | ~35,400 | ~424,000 | ~49 |
| 1/8″ (3.2 mm) | ~15,600 | ~187,000 | ~22 |
ตัวเลขปริมาณไอน้ำแปลงหน่วยจากข้อมูลอ้างอิงของ Armstrong International (lbs → kg) เพื่อให้ใช้งานง่ายขึ้นสำหรับวิศวกรไทย ตัวเลขจริงในหน้างานขึ้นกับความดันใช้งาน คุณภาพไอน้ำ และรูปแบบการรั่วของแต่ละเทรป จึงควรใช้เป็นค่าประมาณเบื้องต้นเท่านั้น
วิธีคำนวณเป็นต้นทุนของโรงงานท่านเอง
ต้นทุนไอน้ำรั่วต่อปี (บาท) = ปริมาณไอน้ำที่สูญเสีย (กก./ปี) × ต้นทุนการผลิตไอน้ำของโรงงาน (บาท/กก.)
ตัวอย่าง หากโรงงานมีต้นทุนการผลิตไอน้ำอยู่ที่ 1 บาท/กก. และมีเทรปที่เสียแบบเปิดค้างเพียงจุดเดียวที่ให้รูรั่วเทียบเท่าขนาด 1/4 นิ้ว ก็อาจสูญเสียพลังงานคิดเป็นมูลค่ากว่า 750,000 บาทต่อปีจากเทรปตัวเดียว และหากโรงงานมี Steam Trap หลายร้อยถึงหลายพันจุดโดยไม่มีการตรวจสอบเป็นระบบ ตัวเลขความเสียหายสะสมอาจสูงกว่าที่คาดไว้มาก
ผลกระทบที่มากกว่าแค่ค่าพลังงาน
นอกจากต้นทุนไอน้ำที่สูญเสียโดยตรงแล้ว Steam Trap ที่เสียยังส่งผลกระทบอื่นตามมา ได้แก่ Water Hammer จากคอนเดนเสทที่ค้างสะสม การกัดกร่อนจากกรดคาร์บอนิก ประสิทธิภาพ Boiler ที่ลดลง และความเสี่ยงด้าน Downtime ของกระบวนการผลิต
- Water Hammer — คอนเดนเสทที่ค้างสะสมในระบบเพราะเทรปเสียแบบปิดค้าง อาจถูกไอน้ำความเร็วสูงพัดพาจนเกิดแรงกระแทกในท่อ สร้างความเสียหายต่อวาล์วและข้อต่อ
- การกัดกร่อน — เมื่อ CO2 และคอนเดนเสทเย็นตัวลงค้างอยู่ในระบบนานเกินไป จะเกิดกรดคาร์บอนิกที่กัดกร่อนท่อและอุปกรณ์แลกเปลี่ยนความร้อน
- ประสิทธิภาพ Boiler ลดลง — Boiler ต้องผลิตไอน้ำเพิ่มเพื่อชดเชยไอน้ำที่รั่วหายไปตลอดเวลา ทำให้สิ้นเปลืองเชื้อเพลิงมากกว่าที่ควรเป็น
- ความเสี่ยงด้านความปลอดภัยและ Downtime — เทรปที่เสียเป็นเวลานานโดยไม่ถูกซ่อมอาจนำไปสู่ความเสียหายของอุปกรณ์ปลายทางและกระทบต่อกำหนดการผลิต
วิธีตรวจสอบ Steam Trap ให้แม่นยำ: Armstrong SAGE UMT

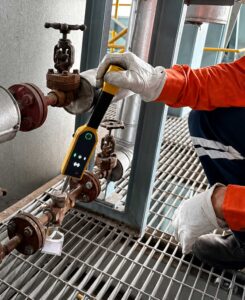

Armstrong SAGE UMT เป็นเครื่องมือตรวจ Steam Trap แบบไร้สายที่ Alpha Group ให้บริการ ช่วยลดความคลาดเคลื่อนจากประสบการณ์ผู้ตรวจแต่ละคน ซึ่งเป็นจุดอ่อนหลักของการตรวจแบบดั้งเดิม (ฟังเสียงด้วยหูหรือใช้ Ultrasonic ทั่วไป)
- ใช้เซ็นเซอร์เสียงแบบ Piezoelectric ร่วมกับเซ็นเซอร์วัดอุณหภูมิอินฟราเรดแบบไม่สัมผัส เพื่อความแม่นยำที่คงที่ในทุกการตรวจ
- ใช้ระบบ RFID ระบุตัวตนของเทรปแต่ละจุด ทำให้ติดตามประวัติการตรวจสอบย้อนหลังของแต่ละเทรปได้อย่างเป็นระบบ
- ผลตรวจระบุสถานะของเทรปได้ เช่น ทำงานปกติ เย็นผิดปกติ (ไม่ทำงาน) หรือรั่วไหลแบบ Blow-through
- ข้อมูลจากการตรวจถูกบันทึกและวิเคราะห์แบบดิจิทัล ช่วยวางแผนซ่อมบำรุงเชิงป้องกันและประเมินความคุ้มค่าในการเปลี่ยนเทรปแต่ละจุดได้ง่ายขึ้น
การตรวจสอบ Steam Trap เป็นประจำ (โดยทั่วไปแนะนำอย่างน้อยปีละ 1 ครั้งสำหรับระบบที่มีความดันสูงหรือมีเทรปจำนวนมาก) ช่วยให้โรงงานพบเทรปที่เสียได้ตั้งแต่เนิ่น ๆ ก่อนที่ความเสียหายด้านพลังงานจะสะสมเป็นตัวเลขหลักแสนหรือหลักล้านบาทต่อปี
สรุป
Steam Trap ที่เสียเป็นต้นทุนแฝงที่โรงงานอุตสาหกรรมส่วนใหญ่มองข้าม เพราะไอน้ำที่รั่วมองไม่เห็นและฟังไม่ได้ยินชัดเจนท่ามกลางเสียงเครื่องจักร แต่จากตัวเลขข้างต้นจะเห็นว่ารูรั่วขนาดเล็กเพียงไม่กี่มิลลิเมตรก็สามารถสร้างความสูญเสียด้านพลังงานได้หลักแสนบาทต่อปีต่อจุด การมีโปรแกรมตรวจสอบ Steam Trap อย่างสม่ำเสมอด้วยเครื่องมือที่แม่นยำอย่าง Armstrong SAGE UMT จึงเป็นการลงทุนที่คุ้มค่า ช่วยลดต้นทุนพลังงาน ลดความเสี่ยงด้านความปลอดภัย และยืดอายุการใช้งานของระบบไอน้ำโดยรวม
คำถามที่พบบ่อยเกี่ยวกับ Steam Trap รั่วและการตรวจสอบ
Steam Trap เสียแบบไหนที่สร้างความเสียหายมากที่สุด
เทรปที่เสียแบบเปิดค้าง (Fail Open) มักสร้างความเสียหายด้านพลังงานมากกว่า เพราะไอน้ำจะรั่วออกไปอย่างต่อเนื่องตลอด 24 ชั่วโมงโดยไม่มีการหยุด ในขณะที่เทรปเสียแบบปิดค้าง (Fail Closed) แม้จะไม่เสียไอน้ำโดยตรง แต่จะกระทบต่อประสิทธิภาพการถ่ายเทความร้อนและคุณภาพของกระบวนการผลิตแทน
ควรตรวจสอบ Steam Trap บ่อยแค่ไหน
ความถี่ขึ้นอยู่กับความดันใช้งานและความสำคัญของระบบ โดยทั่วไปแนะนำตรวจอย่างน้อยปีละ 1 ครั้งสำหรับระบบไอน้ำความดันสูงหรือมีจำนวนเทรปมาก และอาจตรวจถี่ขึ้นสำหรับจุดที่มีประวัติเสียบ่อยหรืออยู่ในตำแหน่งวิกฤต ทีมวิศวกรของ Alpha Group สามารถช่วยประเมินความถี่ที่เหมาะสมให้ตามลักษณะระบบของแต่ละโรงงาน
Armstrong SAGE UMT ต่างจากการตรวจแบบ Ultrasonic ทั่วไปอย่างไร
SAGE UMT ใช้เซ็นเซอร์เสียงแบบ Piezoelectric ร่วมกับเซ็นเซอร์อุณหภูมิอินฟราเรดแบบไม่สัมผัสในเครื่องเดียวกัน พร้อมระบบ RFID สำหรับระบุตัวตนเทรปแต่ละจุด ทำให้ผลตรวจมีความคงที่มากกว่าการฟังเสียงด้วยหูหรืออุปกรณ์ Ultrasonic ทั่วไปที่ขึ้นอยู่กับประสบการณ์ผู้ตรวจเป็นหลัก และสามารถเก็บข้อมูลย้อนหลังของแต่ละเทรปไว้วิเคราะห์แนวโน้มได้
หากพบว่า Steam Trap เสียควรทำอย่างไรต่อ
ควรประเมินก่อนว่าเทรปที่เสียเป็นชนิดใดและกระทบต่อระบบมากน้อยแค่ไหน จากนั้นจึงวางแผนเปลี่ยนเทรปโดยพิจารณาจาก Safety Factor และคุณสมบัติที่เหมาะกับหน้างานเดิม (ดูแนวทางเลือกชนิดอุปกรณ์ดักไอน้ำให้เหมาะกับหน้างาน) ไม่ใช่แค่เปลี่ยนเทรปตัวเดิมแบบเดียวกันเสมอไป ทีมวิศวกรของ Alpha Group สามารถให้คำแนะนำการเลือกเทรปทดแทนที่เหมาะสมกับระบบของท่านได้
Alpha Group เป็นผู้จัดจำหน่ายอุปกรณ์ระบบไอน้ำและคอนเดนเสท เช่น Armstrong ในประเทศไทย พร้อมทีมวิศวกรให้คำปรึกษาด้านการตรวจสอบและบริหารจัดการ Steam Trap ด้วยบริการ Armstrong SAGE UMT
