Magnetic Flow Meter คืออะไร ทำงานอย่างไร เหมาะกับอุตสาหกรรมใดบ้าง

Magnetic Flow Meter หรือ Electromagnetic Flow Meter (บางครั้งเรียกสั้นๆ ว่า Mag Meter) เป็นหนึ่งในเทคโนโลยีวัดอัตราการไหลของเหลวที่ได้รับความนิยมสูงที่สุดในภาคอุตสาหกรรมทั่วโลก โดยเฉพาะในอุตสาหกรรมน้ำและน้ำเสีย ซึ่งครองสัดส่วนการใช้งานมากที่สุดเมื่อเทียบกับ Flow Meter ประเภทอื่น บทความนี้จะพาไปทำความรู้จักหลักการทำงาน ข้อดี ข้อจำกัด และแนวทางเลือกใช้งานให้เหมาะกับหน้างานจริง

Magnetic Flow Meter คืออะไร

Magnetic Flow Meter เป็นเครื่องมือวัดอัตราการไหลของของเหลวที่ นำไฟฟ้าได้ โดยอาศัยหลักการเหนี่ยวนำแม่เหล็กไฟฟ้าตามกฎของฟาราเดย์ (Faraday’s Law of Electromagnetic Induction) ซึ่งระบุว่า เมื่อของเหลวที่นำไฟฟ้าได้เคลื่อนที่ผ่านสนามแม่เหล็ก จะเกิดแรงดันไฟฟ้าเหนี่ยวนำขึ้น โดยมีขนาดแปรผันตรงกับความเร็วของการไหล

เทคโนโลยีนี้ถูกนำมาใช้ในภาคอุตสาหกรรมมาตั้งแต่ปลายทศวรรษ 1950 และปัจจุบันกลายเป็นมาตรฐานของการวัดการไหลในของเหลวที่นำไฟฟ้าได้ เนื่องจากไม่มีชิ้นส่วนเคลื่อนที่ภายในท่อวัด จึงมีความทนทานสูงและบำรุงรักษาน้อย

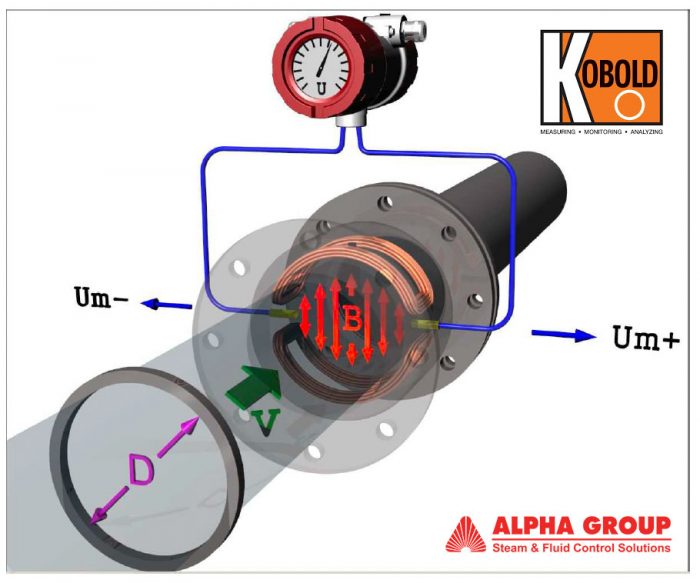

หลักการทำงานของ Magnetic Flow Meter

โครงสร้างหลักของ Magnetic Flow Meter ประกอบด้วย 3 ส่วนสำคัญ:

ท่อวัดบุฉนวน (Lined Measuring Tube): ทำหน้าที่เป็นฉนวนกั้นระหว่างของเหลวกับตัวท่อ เพื่อไม่ให้แรงดันไฟฟ้าที่เหนี่ยวนำขึ้นรั่วไหลออกไป
ขดลวดสนามแม่เหล็ก (Magnetic Field Coil): สร้างสนามแม่เหล็กพาดผ่านท่อวัดในแนวตั้งฉากกับทิศทางการไหล
อิเล็กโทรด (Electrodes): ตรวจจับแรงดันไฟฟ้าที่เหนี่ยวนำขึ้นจากของเหลวที่ไหลผ่านสนามแม่เหล็ก แล้วส่งสัญญาณไปยัง Transmitter เพื่อแปลงเป็นสัญญาณมาตรฐาน เช่น 4-20 mA หรือ Pulse Output

ด้วยหลักการนี้ ค่าที่วัดได้จะไม่ได้รับผลกระทบจากความดัน อุณหภูมิ ความหนาแน่น หรือความหนืดของของเหลว ทำให้ Magnetic Flow Meter มีความแม่นยำสูงและเสถียรในระยะยาว

ข้อดีของ Magnetic Flow Meter

ไม่มีการสูญเสียแรงดัน (No Pressure Drop): เพราะไม่มีชิ้นส่วนกีดขวางเส้นทางการไหลภายในท่อ
ไม่มีชิ้นส่วนเคลื่อนไหว (No Moving Parts): ลดการสึกหรอและความจำเป็นในการบำรุงรักษา
วัดของเหลวที่มีความหนืดหรือมีตะกอนปนได้: เหมาะกับ Slurries, Pastes และของเหลวข้น
ความแม่นยำสูง: รุ่นคุณภาพสูงสามารถทำความแม่นยำได้ถึง ±0.3% ของค่าที่วัดได้
ระยะ Straight Run สั้น: ต้องการระยะท่อตรงก่อน-หลังจุดวัดน้อยกว่าฟลอว์มิเตอร์หลายประเภท ทำให้ติดตั้งง่ายในพื้นที่จำกัด

ข้อจำกัดที่ต้องพิจารณา

วัดได้เฉพาะของเหลวที่มีค่าการนำไฟฟ้า (Conductivity) ไม่ต่ำกว่าประมาณ 5 µS/cm จึงไม่สามารถใช้กับ Hydrocarbon หรือน้ำมันได้
ต้องเลือกความเร็วการไหลขั้นต่ำให้เหมาะสม (โดยทั่วไปไม่ต่ำกว่า 0.5-0.6 m/s) เพื่อป้องกันปัญหาตะกอนตกค้างและความคลาดเคลื่อนในการวัดที่อัตราการไหลต่ำ
ควรหลีกเลี่ยงของเหลวที่มีฟองอากาศหรืออนุภาคของแข็งขนาดใหญ่ปะปนในปริมาณมาก เพราะอาจรบกวนสัญญาณวัด

อุตสาหกรรมที่นิยมใช้ Magnetic Flow Meter

จากข้อมูลภาพรวมตลาดโลก อุตสาหกรรมน้ำและน้ำเสีย (Water & Wastewater) เป็นกลุ่มที่ใช้งาน Magnetic Flow Meter มากที่สุด เนื่องจากคุณสมบัติไม่มี Pressure Drop และสามารถวัดของเหลวปนตะกอนได้ดี รองลงมาคืออุตสาหกรรมอาหารและเครื่องดื่ม และอุตสาหกรรมเคมี โดยสรุปกลุ่มอุตสาหกรรมหลักที่ใช้งาน ได้แก่:

ระบบน้ำและน้ำเสีย: วัดน้ำดิบ น้ำผ่านการบำบัด น้ำเสีย และตะกอน (Sludge) ในโรงบำบัดน้ำเสีย
อุตสาหกรรมเคมี: วัดของเหลวที่มีฤทธิ์กัดกร่อนหรือของเหลวข้น โดยเลือกวัสดุ Lining และ Electrode ให้เหมาะกับสารเคมีแต่ละชนิด
อุตสาหกรรมอาหารและเครื่องดื่ม: วัดของเหลวในกระบวนการผลิตที่ต้องการความสะอาดถูกสุขลักษณะ
เหมืองแร่และกระบวนการแปรรูปแร่: วัด Slurry และของเหลวปนของแข็งที่มีความหนืดสูง
เยื่อและกระดาษ: วัดของเหลวในสายการผลิตเยื่อกระดาษและสารเคมีที่ใช้ในกระบวนการ

วิธีเลือก Magnetic Flow Meter ให้เหมาะกับหน้างาน

การเลือก Magnetic Flow Meter ที่เหมาะสมควรพิจารณาปัจจัยต่อไปนี้ร่วมกัน:

ค่าการนำไฟฟ้าของของเหลว (Conductivity): ต้องไม่ต่ำกว่าค่าต่ำสุดที่รุ่นนั้นรองรับ
วัสดุ Lining และ Electrode: เลือกให้ทนต่อสารเคมีและอุณหภูมิของกระบวนการ
ขนาดท่อและช่วงความเร็วการไหล: เพื่อให้ได้ความแม่นยำที่ต้องการตลอดช่วงการใช้งานจริง ไม่ใช่แค่ที่อัตราการไหลสูงสุด
มาตรฐานหน้าแปลนและการเชื่อมต่อ: ให้สอดคล้องกับระบบท่อที่มีอยู่ เช่น EN1092-1, ASME B16.5 หรือ Tri-Clamp สำหรับงานสุขลักษณะ
สัญญาณ Output และฟังก์ชันวินิจฉัย: เช่น การตรวจจับท่อว่าง (Empty Pipe Detection) ที่ช่วยลดความเสี่ยงในการควบคุมกระบวนการผิดพลาด

Kobold Magnetic Inductive Flow Meter Model EPS จาก Alpha Group

สำหรับโรงงานที่กำลังมองหา Magnetic Flow Meter ที่ตอบโจทย์ทั้งความแม่นยำและความคุ้มค่าในการลงทุน Kobold Magnetic Inductive Flow Meter Model EPS จำหน่ายโดย Alpha Group เป็นอีกหนึ่งตัวเลือกที่น่าสนใจ ด้วยจุดเด่นดังนี้:

ความแม่นยำสูงถึง ±0.3% ของค่าที่วัดได้
ไม่มีการสูญเสียแรงดัน (No Pressure Drop) และไม่ต้องบำรุงรักษา (Maintenance-Free)
มีวัสดุ Lining ให้เลือกหลากหลาย เช่น Hard Rubber, Soft Rubber, PTFE, Ceramics, EPDM
มีวัสดุ Electrode ให้เลือกหลากหลาย ทั้ง Hastelloy C276, สเตนเลส 316Ti, Titanium และ Tantalum สำหรับของเหลวกัดกร่อนสูง
ใช้ Grounding Electrode แทน Earthing Ring ช่วยลดต้นทุนการติดตั้งโดยยังคงประสิทธิภาพการวัด
รองรับ Transmitter รุ่น UMF2 ทั้งแบบ Compact และ Remote พร้อมฟังก์ชัน Empty Pipe Detection และ Coil Current Surveillance
ครอบคลุมขนาดท่อตั้งแต่ DN2 ถึง DN2000 รองรับความดันสูงสุดถึง PN40

ด้วยคุณสมบัติเหล่านี้ Kobold EPS จึงเหมาะกับงานวัดของเหลว สารละลายแขวนลอย (Slurries) และของเหลวข้น (Pastes) ในอุตสาหกรรมน้ำ น้ำเสีย เคมี และกระบวนการผลิตที่ต้องการความแม่นยำสูงควบคู่กับความทนทานในการใช้งานระยะยาว

สรุป

Magnetic Flow Meter เป็นเทคโนโลยีวัดอัตราการไหลที่เหมาะกับของเหลวนำไฟฟ้าได้ โดยเฉพาะของเหลวที่มีตะกอนหรือความหนืดสูง ด้วยจุดเด่นเรื่องไม่มี Pressure Drop และบำรุงรักษาน้อย ทำให้เป็นตัวเลือกยอดนิยมในอุตสาหกรรมน้ำ น้ำเสีย เคมี และอาหาร หากต้องการคำปรึกษาในการเลือกรุ่นให้เหมาะกับหน้างาน สามารถติดต่อทีมวิศวกรของ Alpha Group เพื่อขอคำแนะนำและใบเสนอราคาได้ทันที

สอบถามข้อมูลเพิ่มเติมเกี่ยวกับ Kobold Magnetic Inductive Flow Meter Model EPS หรือขอคำปรึกษาการเลือกรุ่น ติดต่อ Alpha Group ได้ที่ LINE Official Account @ALPHAGROUP หรือโทร 0-2792-9333

คำถามที่พบบ่อย (FAQ)

Magnetic Flow Meter วัดของเหลวชนิดใดได้บ้าง

Magnetic Flow Meter วัดได้เฉพาะของเหลวที่นำไฟฟ้าได้ เช่น น้ำ น้ำเสีย สารละลายเคมี และของเหลวปนตะกอน โดยของเหลวต้องมีค่าการนำไฟฟ้า (Conductivity) ไม่ต่ำกว่าประมาณ 5 µS/cm จึงไม่สามารถใช้วัด Hydrocarbon หรือน้ำมันได้

Magnetic Flow Meter ต่างจาก Vortex Flow Meter อย่างไร

Magnetic Flow Meter ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าและวัดได้เฉพาะของเหลวที่นำไฟฟ้าได้ ในขณะที่ Vortex Flow Meter ใช้หลักการ Vortex Shedding และสามารถวัดได้ทั้งของเหลว ไอน้ำ และก๊าซ โดยไม่จำเป็นต้องอาศัยค่าการนำไฟฟ้าของของเหลว

Magnetic Flow Meter มีความแม่นยำเท่าใด

โดยทั่วไป Magnetic Flow Meter คุณภาพสูงมีความแม่นยำอยู่ในช่วง ±0.2% ถึง ±0.5% ของค่าที่วัดได้ เช่น Kobold Model EPS ที่ทำความแม่นยำได้ถึง ±0.3%

ทำไม Magnetic Flow Meter จึงไม่ทำให้เกิด Pressure Drop

เนื่องจากภายในท่อวัดไม่มีชิ้นส่วนกีดขวางหรือเคลื่อนไหวใดๆ ของเหลวจึงไหลผ่านได้อย่างอิสระเช่นเดียวกับท่อปกติ ต่างจาก Flow Meter บางประเภทที่ต้องอาศัยการตีบแคบของท่อในการวัด

ต้องบำรุงรักษา Magnetic Flow Meter บ่อยแค่ไหน

เนื่องจากไม่มีชิ้นส่วนเคลื่อนไหวภายในท่อวัด Magnetic Flow Meter จึงต้องการการบำรุงรักษาน้อยมากเมื่อเทียบกับ Flow Meter เชิงกล สิ่งที่ควรตรวจสอบเป็นระยะคือสภาพ Lining และ Electrode รวมถึงการสอบเทียบ (Calibration) ตามรอบที่กำหนด
