ARI-ZETRIX Triple Offset Butterfly Valve: วาล์วปีกผีเสื้อปิดสนิท Zero Leak สำหรับงานอุตสาหกรรมหนัก

สำหรับวิศวกรที่ดูแลระบบท่อในโรงกลั่นน้ำมัน แท่นขุดเจาะนอกชายฝั่ง หรือโรงงานปิโตรเคมี ปัญหาที่พบบ่อยของ butterfly valve ทั่วไปคือลิ้นวาล์ว (Disc) เสียดสีกับบ่าวาล์ว (Seat) ตลอดเวลาที่ใช้งาน จนเกิดการรั่วไหลและ torque สูงขึ้นเรื่อยๆ Triple Offset Butterfly Valve คือคำตอบของปัญหานี้ ด้วยการออกแบบเยื้องศูนย์ 3 จุดที่ทำให้ลิ้นวาล์วไม่สัมผัสเสียดสีกับบ่าวาล์วขณะหมุนเปิด-ปิด บทความนี้จะพาไปดูหลักการทำงานและจุดเด่นของ ARI-ZETRIX ซึ่งเป็นวาล์ว Triple Offset จากแบรนด์ ARI Armaturen ประเทศเยอรมนี

Triple Offset Butterfly Valve คืออะไร

Triple Offset คือเทคนิคการออกแบบแกนหมุนของวาล์วให้เยื้องออกจากจุดศูนย์กลาง 3 ตำแหน่ง แทนที่จะให้แกนอยู่กึ่งกลางบ่าวาล์วเหมือน butterfly valve แบบมาตรฐาน (concentric) การเยื้องศูนย์นี้ทำให้ลิ้นวาล์วเคลื่อนที่แบบ “ยก” ออกจากบ่าวาล์วก่อนหมุน แทนที่จะเสียดสีกันตลอดองศาการหมุนแบบวาล์วทั่วไป ผลลัพธ์คือแรงเสียดทานต่ำ อายุการใช้งานของ seat ยาวนานขึ้น และปิดสนิทได้แม่นยำกว่า

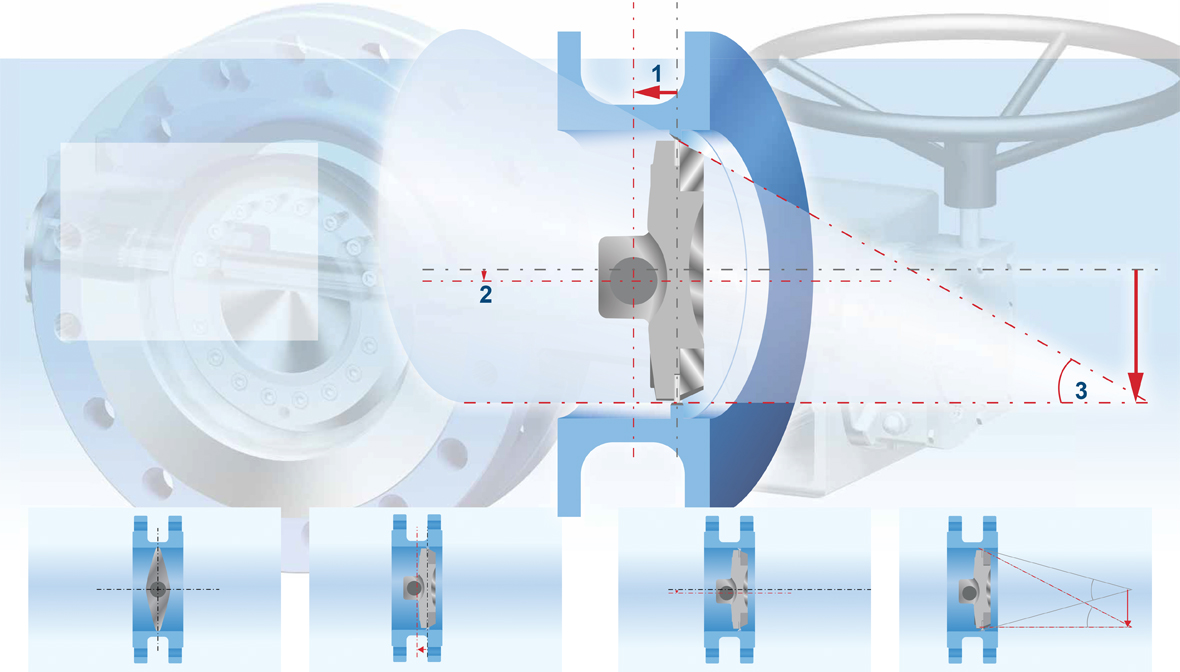

หลักการออกแบบ 3 จุดเยื้องศูนย์ของ ARI-ZETRIX

First Offset: เยื้องศูนย์ที่แกนเพลากับบ่าวาล์ว

แกนเพลาของลิ้นวาล์วเยื้องออกจากศูนย์กลางของบ่าวาล์วและวัสดุกันรั่ว (sealing) การเยื้องจุดนี้ช่วยลดจุดรั่วไหลที่มักเกิดบริเวณรอบแกนเพลา

Second Offset: เยื้องศูนย์กับแนวแกนท่อ

แกนเพลาเยื้องออกจากจุดสมมาตรของแนวแกนท่อ ทำให้ลิ้นวาล์วไม่ติดขัดกับบ่าวาล์ว (jamming) ระหว่างหมุน และช่วยลดค่า torque ในการเปิด-ปิดลงอย่างมีนัยสำคัญ ทำให้เลือกใช้ actuator ขนาดเล็กลงได้

Third Offset: เยื้องศูนย์ของแกนบ่าวาล์ว

แกนหมุนของบ่าวาล์วเยื้องออกจากจุดสมมาตรของแนวแกนท่อ ทำให้การหมุนเปิด-ปิดเกิดขึ้นแบบไร้แรงเสียดทานตลอดองศาการหมุน และปิดสนิทพอดีทั้ง 2 ทิศทางการไหล (bi-directional) จุดนี้คือหัวใจที่แก้ปัญหาการเบียดกันระหว่างบ่าวาล์วและลิ้นวาล์วที่วาล์วปีกผีเสื้อทั่วไปมักเจอ

จุดเด่นของ ARI-ZETRIX ที่วิศวกรควรรู้

• Zero Leak ตามมาตรฐานสากล — ผ่านการทดสอบ leakage rate Class A ตามมาตรฐาน DIN EN 12266-1 และ API 6D มั่นใจได้ว่าปิดสนิทจริงในงานที่ต้องการความปลอดภัยสูง
• Lamellar Seat Design — seat ring ออกแบบเป็นชั้นสลับระหว่าง stainless steel กับ graphite เพิ่มความยืดหยุ่นให้ปิดสนิทมากขึ้นแม้ใช้งานซ้ำหลายรอบ
• Smart Sealing Ring ทนความร้อนสูงถึง 427°C — ใช้ spiral wound gasket ร่วมกับโครงสร้าง self-aligning ที่รองรับการขยายตัวของวัสดุเมื่ออุณหภูมิเปลี่ยนแปลง ปิดสนิทได้แม้ในสภาวะ thermal cycling พร้อมถอดเปลี่ยนได้ง่ายเมื่อครบวาระ
• Stellite 21® Coating — เคลือบผิวสัมผัส seat ด้วย Stellite 21® เพิ่มความแข็งแรงและทนการสึกหรอในงานที่ใช้งานต่อเนื่อง
• Firesafe Design — เมื่อเกิดเพลิงไหม้และ soft sealing ละลาย ส่วน metal seat ยังคงทนไฟและวาล์วยังเปิด-ปิดได้อีก 1 ครั้ง เพื่อตัดแยกระบบในสถานการณ์ฉุกเฉิน
• Bi-directional Seal — ปิดสนิทได้ทั้ง 2 ทิศทางการไหล ทั้งฝั่ง shaft side และ disc side เพิ่มความยืดหยุ่นในการออกแบบระบบท่อ
• Torque ต่ำ ประหยัดพื้นที่ติดตั้ง — ด้วยแรงเสียดทานต่ำจากดีไซน์ 3 offset วาล์วสามารถแทนที่ ball valve, gate valve หรือ globe valve ขนาดใหญ่ได้ในพื้นที่ติดตั้งที่จำกัด

เหมาะกับอุตสาหกรรมใดบ้าง

ARI-ZETRIX Triple Offset Butterfly Valve ถูกออกแบบมาสำหรับงานที่ต้องการความน่าเชื่อถือสูงและ zero leak เป็นหลัก เช่น กระบวนการกลั่นน้ำมัน ระบบขุดเจาะน้ำมันและก๊าซใต้ทะเล อุตสาหกรรมปิโตรเคมี และอุตสาหกรรมทั่วไปที่ใช้งานกับของไหลหลากหลายประเภท ทั้งน้ำ ก๊าซธรรมชาติ น้ำมัน ไอน้ำ และสารเคมี/กรดที่มีฤทธิ์กัดกร่อน

สรุป

Triple Offset Butterfly Valve อย่าง ARI-ZETRIX ตอบโจทย์วิศวกรที่ต้องการวาล์วปิดสนิท ทนไฟ ทน torque ต่ำ และใช้พื้นที่ติดตั้งน้อย เหมาะสำหรับทดแทนวาล์วขนาดใหญ่ในระบบที่มีข้อจำกัดด้านพื้นที่ Alpha Group เป็นผู้จัดจำหน่าย ARI Armaturen ในประเทศไทย พร้อมทีมวิศวกรให้คำปรึกษาด้านการเลือกขนาด วัสดุ และการติดตั้งให้เหมาะกับหน้างานจริง
