ARI-PREDU® Fig.701 Pressure Reducing Valve วาล์วลดแรงดันไอน้ำ ทำงานอัตโนมัติโดยไม่ต้องใช้ไฟฟ้า
ในระบบไอน้ำของโรงงานอุตสาหกรรม แรงดันไอน้ำที่ส่งมาจากหม้อไอน้ำมักสูงกว่าที่อุปกรณ์ปลายทางต้องการใช้งานจริง หากปล่อยให้แรงดันสูงเกินไปเข้าสู่กระบวนการผลิตโดยตรง อาจทำให้เกิดความเสียหายต่ออุปกรณ์ หรือทำให้กระบวนการผลิตไม่คงที่ วาล์วลดแรงดัน (Pressure Reducing Valve) จึงเป็นอุปกรณ์สำคัญที่ช่วยลดแรงดันขาออกให้อยู่ในระดับที่ต้องการ และรักษาแรงดันนั้นให้คงที่ตลอดการใช้งาน
บทความนี้ Alpha Group จะพาไปทำความรู้จักกับ Pressure Reducing Valve ARI-PREDU® Fig.701 วาล์วลดแรงดันจากแบรนด์ ARI Armaturen ประเทศเยอรมนี พร้อมหลักการทำงาน จุดเด่นทางวิศวกรรม และแนวทางการติดตั้งที่ถูกต้องเพื่อยืดอายุการใช้งาน
ARI-PREDU® Fig.701 คืออะไร ทำงานอย่างไร
ARI-PREDU® Fig.701 Pressure Reducing Valve เป็นวาล์วลดแรงดันชนิด Straight Through ที่ทำงานด้วย Pneumatic Diaphragm Actuator (DMA) แบบ Self-Acting คือควบคุมแรงดันขาออกด้วยแรงดันจากระบบเอง โดยไม่ต้องใช้ไฟฟ้า ลมอัด หรือสัญญาณควบคุมจากภายนอกใด ๆ
หลักการทำงานคือ เมื่อแรงดันขาออกเพิ่มสูงขึ้นเกินค่าที่ตั้งไว้ แรงดันจะส่งผ่าน Control Line ไปกระทำกับ Diaphragm ภายใน Actuator ทำให้ Plug เคลื่อนที่เข้าหาบ่าวาล์วเพื่อลดการไหล และเมื่อแรงดันขาออกลดลง วาล์วจะเปิดมากขึ้นโดยอัตโนมัติ เพื่อรักษาแรงดันให้คงที่ตามค่าที่ตั้งไว้บนสปริงอยู่เสมอ
จุดเด่นของ Pressure Reducing Valve ARI-PREDU® Fig.701
- ออกแบบแบบ Compact เหมาะกับพื้นที่ติดตั้งจำกัด ช่วยประหยัดพื้นที่ในระบบท่อ
- เลือก Actuator DMA ได้ถึง 5 ขนาด (DMA 40 – DMA 400) ครอบคลุมช่วงแรงดันขาออกตั้งแต่ 0.2 – 16 barg รองรับการใช้งานได้หลากหลาย
- เลือก Reduced Kvs ได้ สำหรับ DN15-25 ช่วยให้ควบคุมอัตราการไหลได้ละเอียดขึ้นในงานที่ต้องการความแม่นยำสูง
- Stainless Steel Bellow ทำหน้าที่เป็น Spindle Sealing และช่วยเรื่อง Pressure Balanced ทำให้แรงดันในระบบสมดุล เพิ่มความแม่นยำในการควบคุม
- เปลี่ยนสปริงและ Actuator ได้ง่าย สปริงมีให้เลือก 3 ขนาด รองรับการปรับช่วงแรงดันใช้งานตามความต้องการหน้างาน
- เลือกวัสดุ Body ได้หลากหลาย ตั้งแต่ Cast Iron, Ductile Iron, Cast Steel ไปจนถึง Stainless Steel 1.4581 รองรับแรงดันสูงสุด PN40
- Optional หน้าวาล์ว มีทั้งแบบ Soft-Sealing Disc เพื่อเพิ่มประสิทธิภาพการป้องกันการรั่วไหล (Leakage Class I ตาม DIN EN 1349) และแบบ Flow Divider ที่ช่วยลดความเร็วไอน้ำผ่านหน้าวาล์ว ลด Noise ในระบบ
ข้อมูลจำเพาะหลัก
| ประเภทวาล์ว | Pressure Reducing Valve, Straight Through, Diaphragm Actuator DMA |
| Nominal Pressure | PN16, PN25, PN40 |
| Nominal Diameter | DN15 – DN150 |
| Downstream-Pressure Range | 0.2 – 16 barg (ตาม Actuator ที่เลือก) |
| Body Material | Cast Iron / Ductile Iron / Cast Steel 1.0619+N / Stainless Steel 1.4581 |
| Diaphragm | EPDM (-40°C ถึง +130°C) หรือ NBR (-40°C ถึง +100°C) |
| Leakage Class | Class I ตาม DIN EN 1349 / DIN EN 60534-4 (รั่วไหลไม่เกิน 0.05% ของ Kvs) |
| Media | ไอน้ำ, น้ำร้อน, ของเหลวและแก๊สที่เป็นกลาง |

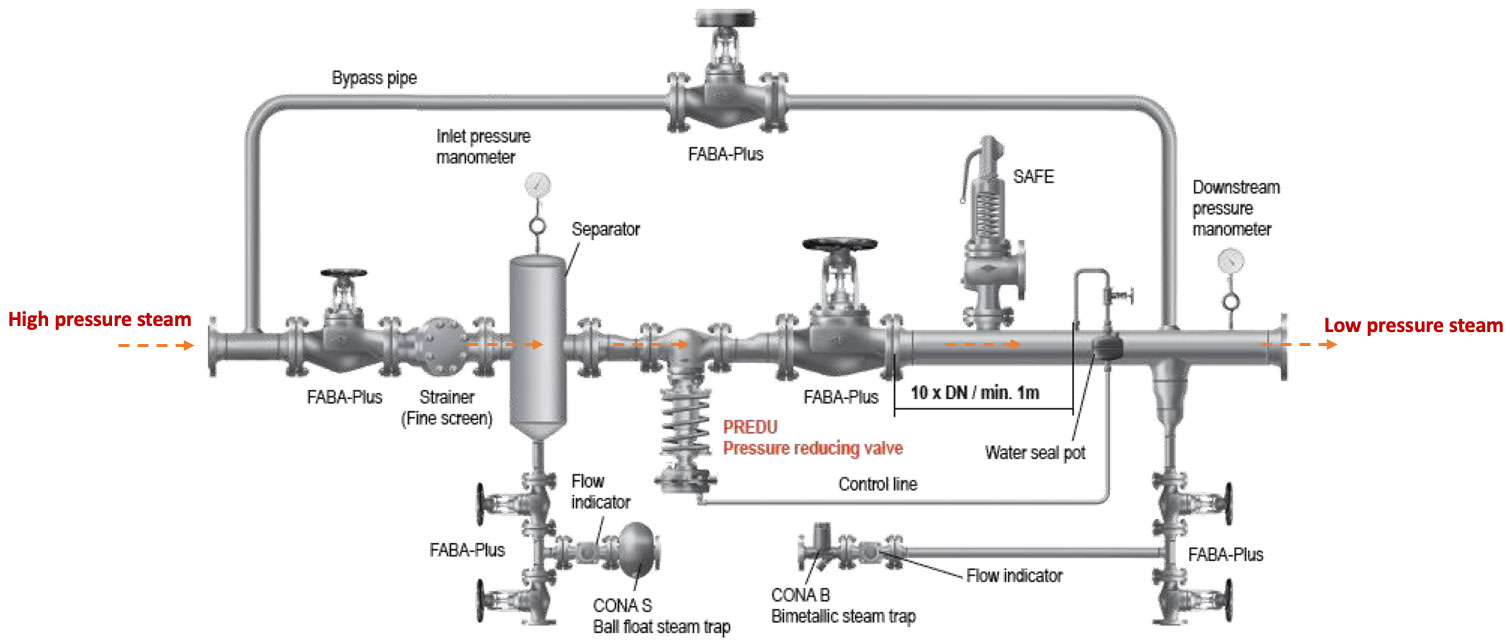

แนวทางการติดตั้งที่ถูกต้อง เพื่อยืดอายุการใช้งาน
การติดตั้งที่ถูกต้องมีผลโดยตรงต่ออายุการใช้งานและความแม่นยำในการควบคุมแรงดันของวาล์ว โดยมีหลักการสำคัญดังนี้
- ก่อนติดตั้ง Pressure Reducing Valve ควรตรวจสอบและทำความสะอาดระบบท่อ เพื่อป้องกันเศษสิ่งสกปรกทำให้หน้าวาล์วและบ่าวาล์วเป็นรอย
- ในระบบไอน้ำ ควรติดตั้งวาล์วแบบห้อยหัวลง เพื่อลดความร้อนสะสมภายใน Actuator ซึ่งเป็นสาเหตุให้ Diaphragm เสื่อมสภาพเร็วขึ้น
- ติดตั้ง Water Seal Pot และ Control Line เพื่อควบคุมการไหลให้คงที่ยิ่งขึ้น โดยระยะห่างจากหน้าแปลนวาล์วควรอยู่ที่ 10 เท่าของขนาดท่อ หรืออย่างน้อย 1 เมตร
- จุดเจาะ Control Line บนท่อควรอยู่ด้านบนหรือด้านข้างของท่อ ไม่ควรเจาะด้านใต้ท่อ เพราะอาจมีเศษสิ่งสกปรกไปอุดตันได้
- ติดตั้ง Flow Restrictor เพื่อชะลอการไหลของน้ำก่อนเข้า Diaphragm
- ติดตั้ง Safety Valve เพื่อระบายแรงดันส่วนเกิน ในกรณีที่ PRV ไม่สามารถควบคุมแรงดันได้
- ติดตั้ง Pressure Gauge ทั้งขาเข้าและขาออก เพื่อตรวจสอบค่าแรงดันให้เป็นไปตามที่ต้องการ
- ควรติดตั้ง Bypass Line ขนาดเท่ากับท่อขาเข้าหรือเท่ากับตัววาล์ว เพื่อให้ระบบทำงานต่อเนื่องได้ระหว่างซ่อมบำรุง
- ติดตั้ง Strainer ก่อนเข้า PRV เพื่อกรองสิ่งสกปรกไม่ให้เข้าสู่ตัววาล์ว
- ติดตั้ง Separator เพื่อแยกไอน้ำแห้งออกจากไอน้ำที่กำลังควบแน่นก่อนเข้า PRV
เลือก Actuator DMA อย่างไรให้เหมาะกับงาน
การเลือกขนาด Actuator DMA ขึ้นอยู่กับช่วงแรงดันขาออกที่ต้องการควบคุม โดยหลักการคือ ยิ่งต้องการควบคุมแรงดันขาออกต่ำ ต้องใช้ Diaphragm ขนาดใหญ่ขึ้นเพื่อให้มีแรงเพียงพอในการขับเคลื่อน Plug แนะนำให้ระบุช่วงแรงดันที่ต้องการให้ชัดเจนเมื่อสอบถามหรือสั่งซื้อ เพื่อให้ทีมวิศวกรของ Alpha Group ช่วยเลือก Actuator และขนาดสปริงที่เหมาะสมกับระบบของท่าน
Alpha Group ผู้จัดจำหน่าย Pressure Reducing Valve ARI-PREDU® Fig.701 ในประเทศไทย
Alpha Group เป็นผู้จัดจำหน่าย ARI Armaturen ในประเทศไทย พร้อมทีมวิศวกรให้คำปรึกษาตั้งแต่การเลือกวัสดุ Body ขนาด Actuator DMA ช่วงแรงดันขาออก ไปจนถึงอุปกรณ์เสริม เช่น Water Seal Pot ให้เหมาะกับหน้างานจริงของท่าน
คำถามที่พบบ่อยเกี่ยวกับวาล์วลดแรงดันไอน้ำ
วาล์วลดแรงดันไอน้ำ ARI-PREDU Pressure Reducing Valve ต่างจากวาล์วลดแรงดันทั่วไปอย่างไร
ARI-PREDU® Fig.701 Pressure Reducing Valve ทำงานแบบ Self-Acting ควบคุมแรงดันขาออกด้วยแรงดันจากระบบเองผ่าน Diaphragm Actuator โดยไม่ต้องใช้ไฟฟ้าหรือลมอัดจากภายนอก ต่างจากวาล์วลดแรงดันบางชนิดที่ต้องพึ่งพาแหล่งพลังงานเสริมในการควบคุม
ต้องติดตั้ง Water Seal Pot ทุกครั้งหรือไม่
ในระบบไอน้ำที่มีอุณหภูมิสูงเกินกว่าที่วัสดุ Diaphragm รองรับได้ แนะนำให้ติดตั้ง Water Seal Pot เพื่อป้องกันความร้อนสะสมภายใน Actuator ซึ่งช่วยยืดอายุการใช้งานของ Diaphragm และลดความเสี่ยงของ Air Block ที่ทำให้ Diaphragm ไม่เคลื่อนที่
Pressure Reducing Valve รุ่นนี้รองรับแรงดันและอุณหภูมิสูงสุดเท่าไร
ขึ้นอยู่กับวัสดุ Body ที่เลือก โดยรุ่น Cast Steel และ Stainless Steel รองรับแรงดันสูงสุดถึง PN40 ส่วนข้อจำกัดด้านอุณหภูมิใช้งานจริงจะขึ้นอยู่กับวัสดุ Diaphragm ที่เลือกใช้ (EPDM หรือ NBR) แนะนำให้ปรึกษาทีมวิศวกรก่อนสั่งซื้อเพื่อเลือกสเปคที่เหมาะกับสภาวะใช้งานจริง
ต้องการสอบถามสเปคหรือขอใบเสนอราคา Pressure Reducing Valve ARI-PREDU ติดต่อ Alpha Group ได้ทางใดบ้าง
สามารถติดต่อทีมวิศวกรของ Alpha Group ได้ทาง LINE Official Account @ALPHAGROUP โทร 0-2792-9333 หรืออีเมล sales@alphagroup.co.th เพื่อรับคำปรึกษาและใบเสนอราคา
