Vacuum Support สำหรับ Graphite Rupture Disk คืออะไร และจำเป็นเมื่อไร
Vacuum Support คืออะไร
Vacuum Support คืออุปกรณ์เสริมที่ติดตั้งร่วมกับ Graphite Rupture Disk เพื่อช่วยพยุงแผ่นดิสก์ไม่ให้ยุบ แอ่นตัว หรือเสียรูป เมื่อระบบเกิดแรงดันลบ (Vacuum)
โดยทั่วไป Vacuum Support จะติดตั้งอยู่ด้านหลังของแผ่น Rupture Disk และออกแบบให้เหมาะสมกับสภาพการใช้งานจริง เช่น ขนาดท่อ ค่า Burst Pressure และระดับ Vacuum ที่ระบบต้องเผชิญ
ทำไม Graphite Rupture Disk จึงต้องใช้ Vacuum Support
ในหลายระบบอุตสาหกรรม เช่น อุตสาหกรรมเคมี ปิโตรเคมี อาหารและเครื่องดื่ม ยาและเวชภัณฑ์ และระบบสุญญากาศ (Vacuum System) Rupture Disk ไม่ได้เผชิญเฉพาะแรงดันบวก (Overpressure) เท่านั้น แต่ยังต้องรับแรงดันลบ (Vacuum) ด้วยเช่นกัน
แม้ Graphite Rupture Disk จะมีความทนทานต่อการกัดกร่อนสูง แต่ด้วยลักษณะแผ่นดิสก์ที่บาง เมื่อเจอกับ Vacuum สูง อาจเกิดปัญหาต่อไปนี้ได้
- แผ่นดิสก์แอ่นตัว (Bulging)
- แผ่นดิสก์แตกหรือร้าวก่อนเวลาอันควร
- เสียรูปก่อนถึงค่าแรงดัน Burst ที่ออกแบบไว้
ปัญหาเหล่านี้อาจทำให้ระบบสูญเสียความปลอดภัย และเกิดการหยุดกระบวนการผลิตโดยไม่จำเป็น
บทบาทของ Vacuum Support
Vacuum Support ถูกออกแบบมาเพื่อแก้ไขปัญหาข้างต้น โดยมีหน้าที่หลักดังนี้
- พยุงแผ่น Graphite Rupture Disk ไม่ให้ยุบหรือเสียรูปเมื่อเกิด Vacuum
- ช่วยให้แผ่นดิสก์ทำงานได้ตรงตามค่า Burst Pressure ที่ออกแบบไว้
- เพิ่มอายุการใช้งานของ Rupture Disk
- ลดความเสี่ยงในการแตกก่อนเวลาอันควร
คุณสมบัติสำคัญของ Vacuum Support
- ติดตั้งอยู่ด้านหลังแผ่น Rupture Disk
- ไม่เปิดหรือแตกไปพร้อมกับการ Rupture ของแผ่นดิสก์
- ออกแบบเฉพาะตามขนาดท่อ ค่า Burst Pressure และระดับ Vacuum ของระบบ

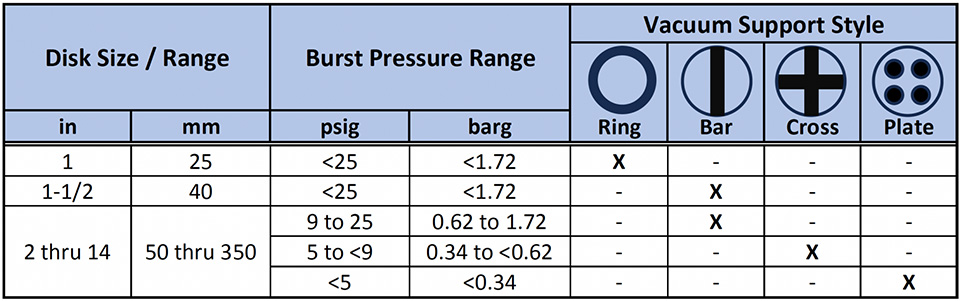

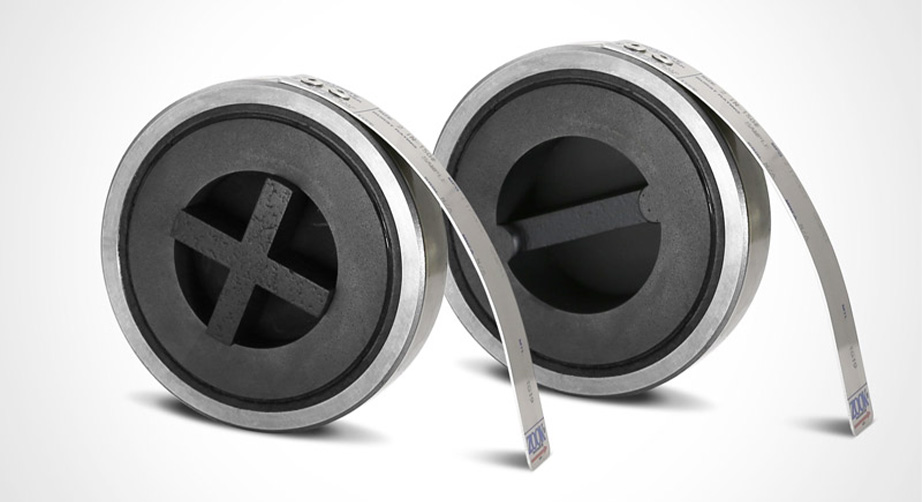

รูปแบบของ Vacuum Support ที่ใช้กับ Graphite Rupture Disk
1. Ring Type
- กระทบต่อการไหลของของไหลน้อยมาก
- เหมาะกับระบบที่มี Vacuum ไม่สูงมาก
2. Bar Type
- ให้ความแข็งแรงมากกว่าแบบ Ring
- เหมาะกับระดับ Vacuum ปานกลาง
3. Cross Type
- รองรับ Vacuum ได้ในระดับสูง
- เหมาะกับระบบที่ใช้ Burst Pressure ต่ำ
4. Plate Type
- แข็งแรงที่สุดในบรรดาทุกรูปแบบ
- ใช้กับ Burst Pressure ที่ต่ำมาก (โดยทั่วไปต่ำกว่า 5 psig)
ควรเลือกใช้ Vacuum Support เมื่อไร
ควรพิจารณาใช้ Vacuum Support ร่วมกับ Graphite Rupture Disk ในกรณีต่อไปนี้
- ระบบมีโอกาสเกิดแรงดันลบ (Vacuum)
- ใช้ Graphite Rupture Disk ที่มีค่า Burst Pressure ต่ำ
- ระบบมีการดูดสุญญากาศระหว่างการเดินเครื่องหรือการล้างระบบ
- ต้องการเพิ่มความปลอดภัยและความเสถียรในการทำงานระยะยาว
สรุป
Vacuum Support เป็นอุปกรณ์สำคัญที่ช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือให้กับ Graphite Rupture Disk ในระบบที่มีแรงดันลบ หากเลือกใช้อย่างเหมาะสม จะช่วยป้องกันการเสียรูปก่อนเวลาอันควร ยืดอายุการใช้งาน และทำให้ Rupture Disk ทำงานได้ตรงตามค่าที่ออกแบบไว้
หากระบบของคุณมีแรงดันลบ (Vacuum) หรือใช้ Graphite Rupture Disk ที่มี Burst Pressure ต่ำ การติดตั้ง Vacuum Support ถือเป็นสิ่งจำเป็น มากกว่าจะเป็นเพียงทางเลือกเสริม
แหล่งอ้างอิงข้อมูล (References)
เนื้อหาในบทความนี้อ้างอิงและเรียบเรียงจากข้อมูลทางเทคนิคของผู้ผลิต Rupture Disk ระดับสากล โดยเฉพาะบทความของบริษัท ZOOK ในหัวข้อ “Maximizing Safety: Understanding Vacuum Supports for Graphite Rupture Disks” ซึ่งอธิบายบทบาท ความจำเป็น และรูปแบบของ Vacuum Support ที่ใช้ร่วมกับ Graphite Rupture Disk ในระบบอุตสาหกรรม
