Rupture Disk in Alcohol Beverage Industry: จุดติดตั้งแผ่นดิสก์ระบายแรงดันในอุตสาหกรรมเครื่องดื่มแอลกอฮอล์

ในอุตสาหกรรมการผลิตเครื่องดื่มแอลกอฮอล์ มีการใช้งาน Rupture Disk อย่างแพร่หลาย เนื่องจากกระบวนการผลิตหลายขั้นตอนเกี่ยวข้องกับแรงดัน อุณหภูมิสูง และวัตถุดิบที่มีความเสี่ยงต่อการติดไฟหรือระเบิด Rupture Disk หรือแผ่นดิสก์ระบายแรงดัน เป็นอุปกรณ์นิรภัย (Safety Device) ที่ทำหน้าที่ระบายแรงดันส่วนเกินออกจากระบบ สามารถประยุกต์ใช้ได้ในหลากหลายกระบวนการเพื่อป้องกันความเสียหายต่ออุปกรณ์และความปลอดภัยของบุคลากร

จุดติดตั้ง Rupture Disk ที่สำคัญในอุตสาหกรรมเครื่องดื่มแอลกอฮอล์

Dry Bulk Storage – ถังจัดเก็บวัตถุดิบแห้ง

ถังเก็บหรือไซโล (Silo) ที่ใช้จัดเก็บวัตถุดิบแห้งในรูปผงหรือเมล็ด เช่น เมล็ดพืช ข้าวมอลต์ และส่วนผสมแห้งอื่น ๆ เป็นจุดที่มีความเสี่ยงต่อการเกิดฝุ่นติดไฟและระเบิด (Dust Explosion) รวมถึงบางกระบวนการที่มีการปลดปล่อยก๊าซมีเทนซึ่งสามารถติดไฟได้เช่นกัน การติดตั้ง Vent Panel จะช่วยระบายแรงดันรุนแรงที่เกิดจากการระเบิดของฝุ่นหรือก๊าซ เพื่อลดความเสียหายต่อโครงสร้างและอุปกรณ์ในระบบ นอกจากนี้ยังสามารถติดตั้ง Rupture Disk เพิ่มเติมเพื่อระบายแรงดันส่วนเกินภายในถังเก็บได้อีกทางหนึ่ง

Chillers – ระบบทำความเย็น

ระบบ Chiller ทำหน้าที่ดึงความร้อนออกจากของเหลวผ่านระบบทำความเย็นแบบอัดไอ (Vapor-Compression) หรือระบบดูดกลืนความเย็น (Absorption Refrigeration) ก่อนหมุนเวียนของเหลวผ่านเครื่องแลกเปลี่ยนความร้อนเพื่อลดอุณหภูมิของอุปกรณ์การผลิต แนะนำให้ติดตั้ง Rupture Disk เพื่อป้องกันและระบายแรงดันส่วนเกินที่เกิดจากการอัดตัวของก๊าซในระบบทำความเย็นแบบอัดไอ

Process Vessels – ถังกระบวนการผลิต

ถังแรงดันหรือ Pressure Vessel ที่ใช้ในกระบวนการผลิตซึ่งมีโอกาสเกิดแรงดันเกินหรือสภาวะสุญญากาศ จำเป็นต้องมีระบบระบายแรงดันที่สอดคล้องกับมาตรฐานด้านสุขอนามัยและความปลอดเชื้อ เพื่อรักษาความบริสุทธิ์ของผลิตภัณฑ์ Rupture Disk จาก ZOOK ได้รับการออกแบบมาเพื่อป้องกันทั้งแรงดันส่วนเกินและสภาวะสุญญากาศ พร้อมทั้งคงมาตรฐานด้านสุขอนามัยตามที่อุตสาหกรรมเครื่องดื่มกำหนด

Distillation – ระบบการกลั่น

ระบบการกลั่น การกลั่นด้วยโครมาโตกราฟี หรือกระบวนการแยกสารอื่น ๆ มักมีการใช้แรงดันในกระบวนการ การติดตั้ง Rupture Disk จาก ZOOK จึงช่วยป้องกันความเสียหายที่อาจเกิดจากแรงดันส่วนเกินในระบบเหล่านี้ได้

Jacketed Heat Exchanger – เครื่องแลกเปลี่ยนความร้อนแบบแจ็คเก็ต

กระบวนการแลกเปลี่ยนความร้อน เช่น การกลั่นเครื่องดื่มแอลกอฮอล์ที่ใช้ Steam Jacketed Kettles ในการให้ความร้อนและควบคุมอุณหภูมิภายในถังผลิต ถือเป็นระบบแรงดันปิด ซึ่งควรติดตั้ง Rupture Disk เพื่อระบายแรงดันส่วนเกินออกจากระบบและป้องกันความเสียหายที่อาจเกิดขึ้น

Boilers – หม้อไอน้ำ

หม้อไอน้ำ (Boiler) ทำหน้าที่ผลิตไอน้ำเพื่อให้ความร้อนแก่ส่วนต่าง ๆ ของกระบวนการผลิต เช่น Process Vessels โดยไอน้ำภายในระบบอยู่ภายใต้แรงดันและอุณหภูมิสูง ซึ่งอาจเกิดสภาวะแรงดันเกินได้แม้จะมีการติดตั้ง Safety Valve แล้วก็ตาม จึงแนะนำให้มีการป้องกันขั้นที่สองด้วยการติดตั้ง Rupture Disk เพื่อระบายแรงดันส่วนเกิน ก่อนที่ความเสียหายจะเกิดขึ้นกับหม้อไอน้ำหรือระบบไอน้ำ

Safety Relief Valve Isolation – การแยกวาล์วนิรภัย

Safety Valve ทำหน้าที่ระบายแรงดันจากหม้อไอน้ำ ภาชนะรับความดัน หรือระบบแรงดันอื่น ๆ โดยอัตโนมัติเมื่อแรงดันเกินค่าที่ตั้งไว้ (Set Pressure) ในกรณีที่ระบบมีสิ่งสกปรก ของแข็ง หรือมีการกัดกร่อนสูง หรือต้องการให้ระบบนิรภัยเป็นแบบไม่มีการรั่วไหล (Zero Leak) สามารถติดตั้ง ZOOK Rupture Disk ควบคู่กับ Safety Valve บริเวณด้านขาเข้าของวาล์ว ซึ่งเป็นแนวทางแก้ปัญหาที่เหมาะสมสำหรับกระบวนการทางเคมีที่มีการกัดกร่อนสูง หรือระบบที่ต้องการคุณสมบัติ Zero Leak โดยเมื่อเกิดการระบายแรงดันแล้ว ระบบยังสามารถกลับมาปิดสนิทได้ตามปกติ

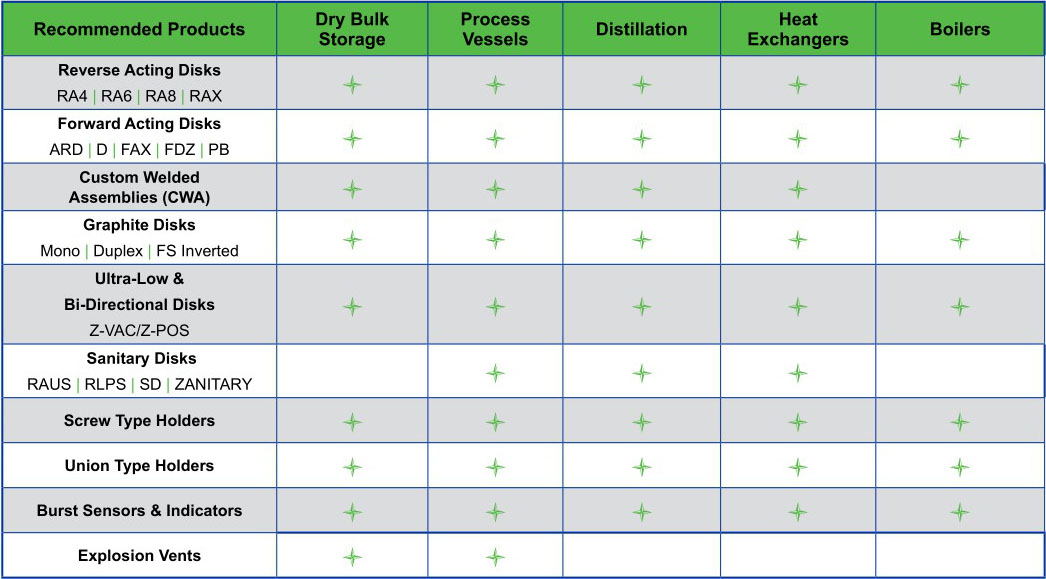

ตารางสรุปประเภทของ Rupture disk ที่ใช้ติดตั้งในแต่ละจุด

การติดตั้ง Rupture Disk ในตำแหน่งที่เหมาะสมตลอดกระบวนการผลิตเครื่องดื่มแอลกอฮอล์ ตั้งแต่การจัดเก็บวัตถุดิบ ระบบทำความเย็น ถังกระบวนการผลิต ไปจนถึงระบบไอน้ำและวาล์วนิรภัย ถือเป็นมาตรการด้านความปลอดภัยที่สำคัญในการป้องกันความเสียหายจากแรงดันเกิน พร้อมทั้งช่วยรักษามาตรฐานด้านสุขอนามัยและคุณภาพของผลิตภัณฑ์ การเลือกใช้ Rupture Disk ที่เหมาะสมกับแต่ละจุดติดตั้งควรพิจารณาร่วมกับทีมวิศวกรผู้เชี่ยวชาญ

Alpha Group เป็นผู้จัดจำหน่ายผลิตภัณฑ์ Rupture Disk จากแบรนด์ ZOOK พร้อมทีมวิศวกรที่พร้อมให้คำปรึกษาด้านการเลือกใช้และการติดตั้งให้เหมาะสมกับแต่ละกระบวนการผลิต สอบถามข้อมูลเพิ่มเติมได้ที่ LINE OA @ALPHAGROUP โทร 0-2792-9333 หรืออีเมล sales@alphagroup.co.th
