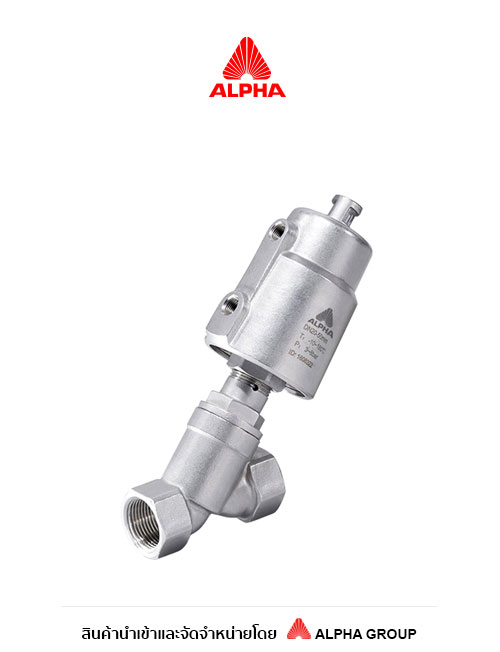

Alpha Pneumatic Angle Seat Piston Valve วาล์วลมเปิด-ปิดอัตโนมัติ สแตนเลส 316
Alpha Pneumatic Angle Seat Piston Valve คือวาล์วเปิด-ปิดที่ควบคุมด้วยลมอัด (Pneumatic Actuator) ออกแบบมาสำหรับระบบท่อที่ต้องการเปิด-ปิดอัตโนมัติอย่างรวดเร็วและแม่นยำ ตัวเรือนผลิตจากสแตนเลส SS316 (CF8M) ซีลเป็นวัสดุ PTFE โครงสร้างแบบ Y-Type ช่วยเพิ่มอัตราการไหลได้ถึง 30% ทำให้การไหลราบรื่นและลดแรงต้านทาน อีกทั้งช่วยลดปัญหา Water Hammer ในระบบ สเต็มปรับตั้งและหล่อลื่นตัวเองอัตโนมัติ ลดความจำเป็นในการบำรุงรักษา และตัวแอคชูเอเตอร์สแตนเลสหมุนได้ 360° เพื่อความยืดหยุ่นในการติดตั้ง รองรับแรงดันใช้งาน 0-16 บาร์ (0-232 PSI) ควบคุมด้วยแรงดันลม 3-8 บาร์ (43.5-116 PSI) ใช้ลมหรือแก๊สที่เป็นกลาง (Neutral Gas) เป็นตัวควบคุม เป็นชนิด Normally Closed แบบ Single Acting พร้อมสปริงดีดกลับ (รองรับแบบ Double Acting ตามคำขอ) เชื่อมต่อแบบเกลียว BSP ผ่านมาตรฐานการรั่วซึม EN 12266 Class A รองรับของไหลได้หลากหลาย เช่น น้ำ แอลกอฮอล์ น้ำมัน เชื้อเพลิง ไอน้ำ (สูงสุด 10 บาร์) แก๊สหรือของเหลวที่เป็นกลาง ตัวทำละลายอินทรีย์ กรดและด่าง ทนอุณหภูมิของไหลได้ตั้งแต่ -10°C ถึง +180°C และอุณหภูมิแวดล้อม -10°C ถึง +80°C มีขนาดแอคชูเอเตอร์ให้เลือกตั้งแต่ 40, 50, 63, 90 และ 125 มม. พร้อมอุปกรณ์เสริม เช่น Proximity Switch, Solenoid Valve, Manual Override และ Position Indicator สำหรับต่อยอดเข้าระบบควบคุมอัตโนมัติ
การใช้งานที่เหมาะสม
- ระบบท่อไอน้ำ (สูงสุด 10 บาร์) และระบบท่อของเหลวในโรงงานอุตสาหกรรม
- ระบบที่ต้องการเปิด-ปิดอัตโนมัติรวดเร็วผ่านลมอัดหรือระบบ PLC
- ระบบเคมี น้ำมัน เชื้อเพลิง ตัวทำละลาย กรดและด่างที่ต้องการวาล์วสแตนเลสทนทาน
- ระบบที่ต้องการลดปัญหา Water Hammer และเพิ่มอัตราการไหลให้ราบรื่น
- ระบบที่ต้องการติดตามสถานะวาล์วผ่าน Proximity Switch หรือ Position Indicator
Product Specifications
| รายการ | รายละเอียด |
|---|---|
| ชนิดวาล์ว | Pneumatic Angle Seat Piston Valve, Y-Type |
| แรงดันใช้งาน (Operating Pressure) | 0-16 บาร์ (0-232 PSI) |
| แรงดันควบคุม (Control Pressure) | 3-8 บาร์ (43.5-116 PSI) |
| ตัวกลางควบคุม (Control Fluid) | Neutral Gas, Air |
| วัสดุตัวเรือน (Body) | SS316 (CF8M) |
| วัสดุซีล (Seals) | PTFE |
| วัสดุแอคชูเอเตอร์ (Actuator) | SS304 (CF8) สำหรับขนาด 40-90 มม., Aluminium สำหรับขนาด 125 มม. |
| ขนาดแอคชูเอเตอร์ | 40, 50, 63, 90, 125 มม. |
| อุณหภูมิของไหล (Fluid Temperature) | -10°C ถึง +180°C |
| อุณหภูมิแวดล้อม (Ambient Temperature) | -10°C ถึง +80°C |
| ความหนืดของไหลสูงสุด | 600 cSt (mm²/s) |
| ชนิดการควบคุม (Control Type) | Normally Closed, Single Acting Spring Return (Double Acting ตามคำขอ) |
| การเชื่อมต่อ (Connection) | เกลียว BSP (อื่นๆ ตามคำขอ) |
| มาตรฐานการรั่วซึม (Leakage Class) | EN 12266 Class A |
| อุปกรณ์เสริม | Proximity Switch, Solenoid Valve, Manual Override, Position Indicator |
Alpha Pneumatic Angle Seat Piston Valve คืออะไร?
Alpha Pneumatic Angle Seat Piston Valve คือวาล์วเปิด-ปิดที่ควบคุมด้วยลมอัด ตัวเรือนสแตนเลส SS316 (CF8M) ออกแบบให้เปิด-ปิดได้รวดเร็วผ่านแอคชูเอเตอร์ลม โครงสร้างแบบ Y-Type ช่วยเพิ่มอัตราการไหลและลดปัญหา Water Hammer รองรับแรงดันใช้งานสูงสุด 16 บาร์ และอุณหภูมิของไหลสูงถึง 180°C เหมาะสำหรับควบคุมการไหลอัตโนมัติในระบบท่ออุตสาหกรรม
วิธีเลือกรุ่น Alpha Pneumatic Angle Seat Piston Valve ที่เหมาะสม
เลือกขนาดวาล์วและขนาดแอคชูเอเตอร์ (40-125 มม.) ให้เหมาะกับแรงดันใช้งานจริงและขนาดท่อในระบบ ตรวจสอบชนิดของไหลและอุณหภูมิใช้งานให้อยู่ในช่วงที่วาล์วรองรับ (-10°C ถึง 180°C) หากต้องการควบคุมด้วยไฟฟ้าผ่านลมอัด ควรเพิ่ม Solenoid Valve หากต้องการตรวจสอบสถานะเปิด-ปิดจากระยะไกล ควรเพิ่ม Proximity Switch หรือ Position Indicator และหากต้องการควบคุมฉุกเฉินในกรณีไฟฟ้าหรือระบบลมขัดข้อง ควรเพิ่มชุด Manual Override
