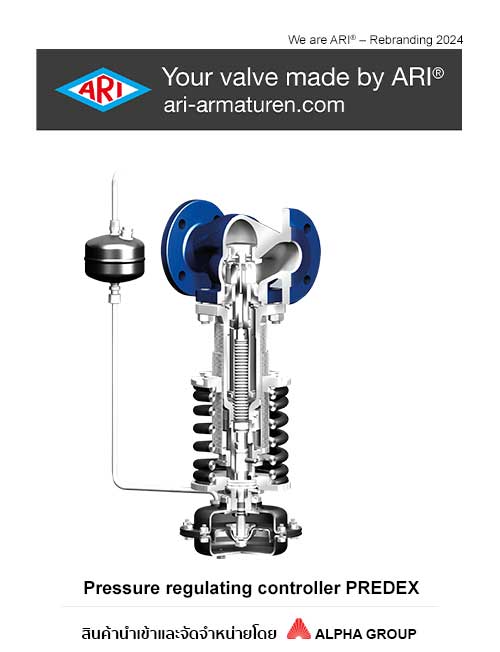

ARI-PREDEX® Fig.705 Excess Pressure Regulator Cast Iron / Cast Steel / Stainless Steel PN16-40 DN15-150
ARI-PREDEX® Fig.705 คือ วาล์วควบคุมความดันส่วนเกิน (Excess Pressure Regulator) ชนิด Straight Through ที่ทำงานด้วย Pneumatic Diaphragm Actuator (UDA) แบบ Self-acting ทำหน้าที่ตรงข้ามกับวาล์วลดความดันทั่วไป คือควบคุม ความดันขาเข้า (Inlet Pressure) ไม่ให้สูงเกินค่าที่ตั้งไว้ โดยวาล์วจะเปิดเพื่อระบายความดันส่วนเกินออกเมื่อความดันต้นทางสูงกว่าค่าที่กำหนด จุดเด่นสำคัญคือมีให้เลือกวัสดุครอบคลุมตั้งแต่ Cast Iron ไปจนถึง Stainless Steel 1.4581 รองรับแรงดันสูงสุด PN40 และมี Actuator UDA 5 ขนาด (UDA 40 ถึง UDA 400) ให้เลือกตามช่วงความดันขาเข้าที่ต้องการควบคุม ตั้งแต่ 0.2 ถึง 16 barg
Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย ARI Armaturen อย่างเป็นทางการในประเทศไทย พร้อมให้คำปรึกษาด้านเทคนิค
โครงสร้างและหลักการทำงาน
ARI-PREDEX® Fig.705 ใช้ Diaphragm Actuator แบบ Rolling Diaphragm เชื่อมต่อผ่าน Spindle แบบ Fast Coupling กับ Plug ภายในตัววาล์ว โดยรับสัญญาณความดันผ่าน Control Line จากด้าน Inlet วาล์วจะทำงานแบบ Self-acting ไม่ต้องใช้ไฟฟ้าหรือลมอัดจากภายนอก เมื่อความดันขาเข้าสูงเกินค่าที่ตั้งไว้บน Spring วาล์วจะเปิดเพื่อระบายความดันส่วนเกินผ่านท่อ Bypass ออกไป ทำหน้าที่เป็นตัวป้องกัน Over-pressure ที่ต้นทางของระบบ ซึ่งแตกต่างจากวาล์วลดความดัน (Pressure Reducing Valve) ที่ควบคุมความดันขาออก (Downstream) เป็นหลัก
วาล์วมี 7 Figure ตามวัสดุ Body ได้แก่ Fig.12.705 (Cast Iron PN16), Fig.22.705/23.705 (Ductile Iron PN16/PN25), Fig.34.705/35.705 (Cast Steel PN25/PN40) และ Fig.62.705/65.705 (Stainless Steel 1.4581 PN16/PN40) ทุก Figure ใช้โครงสร้างหลักร่วมกัน แตกต่างเฉพาะวัสดุ Body, Trim และ Hood เพื่อรองรับสภาวะการใช้งานที่ต่างกัน นอกจากนี้ยังมี Set Value Bonnet (GX5CrNiMo19-11-2, 1.4408) และ Adapter (X20Cr13+QT, 1.4021+QT) เป็นชิ้นส่วนเฉพาะของรุ่นนี้สำหรับการตั้งค่าความดัน
การใช้งานที่เหมาะสม
- Industry: Power Plant, อุตสาหกรรมที่มีระบบไอน้ำ, Utility, อุตสาหกรรมเคมีและกระบวนการผลิตทั่วไป
- Media: ไอน้ำ (Steam), น้ำร้อน (Hot Water), ของเหลวที่เป็นกลาง (Neutral Liquids), แก๊สที่เป็นกลาง (Neutral Gases)
- Condition: Inlet-Pressure Range 0.2–16 barg | แรงดันใช้งานสูงสุด PN40 | Shut-off Class: Leakage Class I ตาม DIN EN 1349 หรือ DIN EN 60534-4 (รั่วไหลไม่เกิน 0.05% จาก Kvs-value) | Max. Differential Pressure Drop 16 bar (ทุกขนาด DN)
- ระบบนี้มักใช้ร่วมกับอุปกรณ์เสริมในแผนผังท่อ เช่น Strainer (FABA-Plus), Safety Valve (SAFE), Inlet/Outlet Pressure Manometer, Water Seal Pot และ Bypass Pipe เพื่อความสมบูรณ์ของระบบป้องกันความดันส่วนเกิน
ข้อมูลจำเพาะหลัก
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทวาล์ว | Excess Pressure Regulator — Straight Through with Diaphragm Actuator UDA |
| Nominal Pressure | PN16, PN25, PN40 |
| Nominal Diameter | DN15–DN150 |
| ช่วงอุณหภูมิ | Diaphragm EPDM: -40°C ถึง +110°C | Diaphragm NBR: -40°C ถึง +100°C | Plug PTFE-soft Sealing: สูงสุด 200°C |
| Body Material | EN-JL1040 / EN-GJL-250 | EN-JS1049 / EN-GJS-400-18U-LT | GP240GH+N / 1.0619+N | GX5CrNiMoNb19-11-2 / 1.4581 |
| Plug Material | X20Cr13+QT (1.4021+QT) Hardened | X6CrNiMoTi17-12-2 (1.4571) Hardened |
| Seat Material | X20Cr13+QT (1.4021+QT) | X6CrNiMoTi17-12-2 (1.4571) |
| Connection / Face-to-face | FTF Series 1 ตาม DIN EN 558 |
| Leakage Class | Leakage Class I ตาม DIN EN 1349 หรือ DIN EN 60534-4 (≤0.05% จาก Kvs-value) |
| Kvs Value (มาตรฐาน) | DN15: 3.2 m³/h | DN50: 32 m³/h | DN100: 125 m³/h | DN150: 280 m³/h |
| Kvs Value (Reduced, DN15-25) | 0.1 / 0.4 / 1 / 2.5 / 4 / 6.3 m³/h (ขึ้นอยู่กับ DN) |
| Inlet-Pressure Range | 0.2 – 16 barg (ตาม Actuator UDA ที่เลือก) |
| Max. Differential Pressure Drop | 16 bar (ทุกขนาด DN15-DN150) |
| Actuator | UDA 40 / UDA 80 / UDA 160 / UDA 250 / UDA 400 (Pneumatic Diaphragm Actuator) |
ARI-PREDEX® Fig.705 คืออะไร และเหมาะกับงานประเภทใด?
ARI-PREDEX® Fig.705 คือ วาล์วควบคุมความดันส่วนเกิน (Excess Pressure Regulator) ชนิด Straight Through ที่ทำงานด้วย Pneumatic Diaphragm Actuator (UDA) แบบ Self-acting มีหน้าที่ป้องกันความดันขาเข้า (Inlet Pressure) ไม่ให้สูงเกินค่าที่ตั้งไว้ โดยจะเปิดวาล์วระบายความดันส่วนเกินผ่านท่อ Bypass เมื่อความดันต้นทางสูงเกินกำหนด จุดเด่นเฉพาะรุ่นคือมี Actuator UDA 5 ขนาดให้เลือกตามช่วงความดันที่ต้องการควบคุม ตั้งแต่ 0.2 ถึง 16 barg เหมาะสำหรับ โรงไฟฟ้าและอุตสาหกรรมที่มีระบบไอน้ำ โดยเฉพาะการป้องกันความดันส่วนเกินที่อาจเกิดขึ้นที่ต้นทางของระบบท่อ
ARI-PREDEX® (Excess Pressure Regulator) กับ ARI-PREDU® (Pressure Reducing Valve) ต่างกันอย่างไร?
ทั้งสองรุ่นใช้โครงสร้างหลักและ Diaphragm Actuator คล้ายกัน แต่มีหลักการทำงานต่างกันโดยพื้นฐาน ARI-PREDEX® เป็น Excess Pressure Regulator ที่รับสัญญาณความดันจากด้าน Inlet (ขาเข้า) และเปิดวาล์วเพื่อระบายความดันส่วนเกินออกเมื่อความดันต้นทางสูงเกินกำหนด ทำหน้าที่เป็นตัวป้องกัน Over-pressure ที่ต้นทาง ส่วน ARI-PREDU® เป็น Pressure Reducing Valve ที่รับสัญญาณความดันจากด้าน Outlet (ขาออก) และปรับ Plug เพื่อรักษาความดันขาออกให้คงที่ หลักการเลือก: หากต้องการป้องกันความดันต้นทางไม่ให้เกินค่าที่กำหนด ให้เลือก PREDEX แต่หากต้องการลดและรักษาความดันปลายทางให้คงที่ ให้เลือก PREDU ทั้งสองรุ่นมักใช้ร่วมกันในระบบ Pressure Reducing Station เพื่อความปลอดภัยครบวงจร
จะเลือก Actuator UDA ขนาดใดให้เหมาะกับความดันขาเข้าที่ต้องการควบคุม?
การเลือก Actuator UDA ของ ARI-PREDEX® Fig.705 ขึ้นอยู่กับ ช่วงความดันขาเข้า (Inlet Pressure) ที่ต้องการควบคุมไม่ให้เกิน โดย UDA 400 เหมาะกับความดันต่ำ 0.2–0.6 barg, UDA 250 เหมาะกับ 0.5–1.2 barg, UDA 160 เหมาะกับ 0.8–2.5 barg, UDA 80 เหมาะกับ 2–5 barg และ UDA 40 เหมาะกับความดันสูงสุดถึง 4.5–16 barg หลักการเลือก: ยิ่งต้องการควบคุมความดันที่ค่าต่ำ ต้องใช้ Diaphragm ขนาดใหญ่ขึ้นเพื่อให้แรงกระทำเพียงพอ ในขณะที่ความดันสูงจะใช้ Actuator ขนาดเล็กกว่า ควรระบุช่วงความดันขาเข้าที่ต้องการป้องกันให้ชัดเจนเมื่อสั่งซื้อ พร้อมระบุ Figure-No., Kvs-value, และวัสดุ Plug เพื่อให้ทีมวิศวกรเลือก Actuator ที่เหมาะสมที่สุด
จะซื้อ ARI-PREDEX® Fig.705 ในประเทศไทยได้ที่ไหน?
Alpha Group Co., Ltd. เป็นผู้นำเข้าและจัดจำหน่าย ARI Armaturen เพียงเจ้าเดียวอย่างเป็นทางการในประเทศไทย มีพร้อมทีมวิศวกรให้คำปรึกษาในการเลือกรุ่นที่เหมาะสมกับระบบของท่าน ทั้งการเลือกวัสดุ Body, ขนาด Actuator UDA, ช่วงความดันขาเข้า และอุปกรณ์เสริมอย่าง Water Seal Pot ติดต่อได้ทาง LINE Official Account, อีเมล sales@alphagroup.co.th หรือโทร 0-2792-9333 เว็บไซต์ www.alphagroup.co.th
