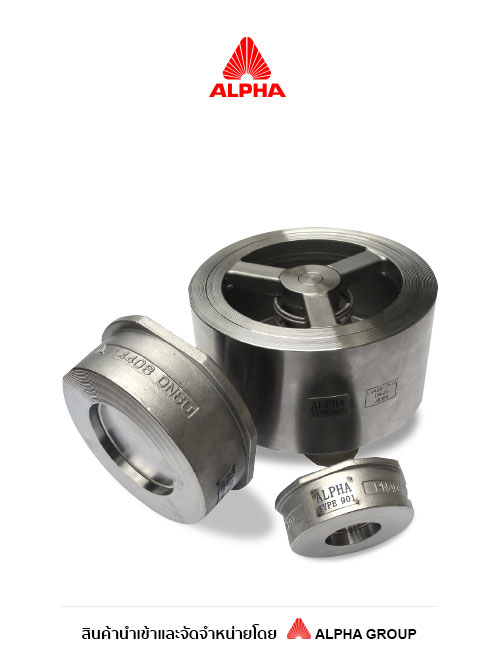

Alpha Wafer Check Valve Type 901 เช็ควาล์วดิสก์ Wafer Type ติดตั้งได้ทุกตำแหน่ง
Alpha Wafer Check Valve Type 901 คือเช็ควาล์วชนิดดิสก์ (Disc Check Valve) แบบ Wafer ติดตั้งแทรกระหว่างหน้าแปลนท่อ ใช้ป้องกันการไหลย้อนกลับของของไหลด้วยกลไกสปริงดันดิสก์ให้ปิดสนิททันทีเมื่อการไหลหยุดหรือย้อนทิศทาง ช่วยลดปัญหา Water Hammer ในระบบท่อ สินค้ารุ่นนี้มีจำหน่าย 2 เวอร์ชันภายใต้ชื่อรุ่นเดียวกัน ได้แก่ รุ่นมาตรฐาน ผลิตจากวัสดุ 1.4408 ครอบคลุมขนาดตั้งแต่ DN15 ถึง DN350 (1/2″ ถึง 14″) ติดตั้งได้ทุกตำแหน่ง และ รุ่นใหม่ (New Version) ที่ปรับปรุงวัสดุตัวเรือน/ดิสก์เป็น CF8M และเปลี่ยน Spring Holder เป็น SS316 พร้อมระบุสเปกชัดเจนขึ้น ได้แก่ แรงดันใช้งาน PN40 รองรับมาตรฐานหน้าแปลนหลายแบบ (DIN PN16/25/40, ANSI 150/300 Lbs, JIS 10K) ความยาวหน้าแปลนตามมาตรฐาน DIN3202-K4 ซีลแบบ Metal-to-Metal และทนอุณหภูมิใช้งาน -20°C ถึง 300°C แต่ครอบคลุมขนาดที่แคบกว่าคือ DN15 ถึง DN100 (1/2″ ถึง 4″) เท่านั้น จุดเด่นสำคัญของรุ่นใหม่คือแรงดันเปิดขั้นต่ำ (Minimum Opening Pressure) ต่ำกว่ารุ่นมาตรฐานมาก ทำให้เปิดง่ายและลดการสูญเสียแรงดันในระบบ
การใช้งานที่เหมาะสม
- ระบบท่อประปา ระบบสูบน้ำ และระบบบำบัดน้ำที่ต้องการป้องกันการไหลย้อนกลับ
- ระบบท่ออุตสาหกรรมทั่วไปที่ต้องการลดปัญหา Water Hammer
- ระบบขนาดใหญ่ DN125 ขึ้นไป ถึง DN350 (ต้องเลือกรุ่นมาตรฐาน เนื่องจากรุ่นใหม่ผลิตถึง DN100 เท่านั้น)
- ระบบที่ต้องการวาล์วเปิดง่ายด้วยแรงดันต่ำ ลด Pressure Drop ในระบบ (รุ่นใหม่)
- ระบบที่ต้องการรองรับมาตรฐานหน้าแปลนหลายแบบในตัวเดียว เช่น DIN/ANSI/JIS (รุ่นใหม่)
Product Specifications
| รายการ | รุ่นมาตรฐาน (Standard) | รุ่นใหม่ (New Version) |
|---|---|---|
| ชนิดวาล์ว | Disc Check Valve, Wafer Type, ติดตั้งได้ทุกตำแหน่ง | |
| ขนาด | DN15 – DN350 (1/2″ – 14″) | DN15 – DN100 (1/2″ – 4″) |
| แรงดันใช้งาน (Nominal Pressure) | PN40 | |
| มาตรฐานหน้าแปลน | DIN PN16/25/40, ANSI 150/300 Lbs, JIS 10K | |
| ความยาวหน้าแปลน (Structure Length) | DIN3202-K4 | |
| อุณหภูมิใช้งาน | -20°C ถึง +300°C | |
| ซีล (Seal) | Metal-to-Metal Seal | |
| วัสดุตัวเรือน/ดิสก์ | 1.4408 | CF8M |
| วัสดุ Spring Holder | CF8M | SS316 |
| วัสดุ Spring | SS316 (316) | SS316 |
| แรงดันเปิดขั้นต่ำ (Minimum Opening Pressure) | สูงกว่า (เช่น DN15 ทิศทางขึ้น ~245 mbar) | ต่ำกว่า (เช่น DN15 ทิศทางขึ้น 50 mbar) |
Alpha Wafer Check Valve Type 901 คืออะไร?
Alpha Wafer Check Valve Type 901 คือเช็ควาล์วชนิดดิสก์ (Disc Check Valve) แบบ Wafer ติดตั้งแทรกระหว่างหน้าแปลนท่อ ใช้ป้องกันการไหลย้อนกลับของของไหลด้วยกลไกสปริง ติดตั้งได้ทุกตำแหน่ง ใช้สำหรับควบคุมทิศทางการไหลในระบบท่ออุตสาหกรรม สินค้ารุ่นนี้มีจำหน่าย 2 เวอร์ชันภายใต้ชื่อรุ่นเดียวกัน คือรุ่นมาตรฐาน (วัสดุ 1.4408 ครอบคลุม DN15-DN350) และรุ่นใหม่ (New Version) ที่ปรับปรุงวัสดุเป็น CF8M/SS316 ระบุแรงดัน PN40 ชัดเจน แต่ครอบคลุมเฉพาะ DN15-DN100
วิธีเลือกรุ่น Alpha Wafer Check Valve Type 901 ที่เหมาะสม
เลือกขนาดวาล์วให้ตรงกับขนาดท่อที่ใช้งานก่อนเป็นอันดับแรก หากต้องการขนาด DN125 ขึ้นไปจนถึง DN350 ต้องเลือก รุ่นมาตรฐาน เนื่องจากรุ่นใหม่ผลิตครอบคลุมเฉพาะ DN15 ถึง DN100 เท่านั้น หากใช้งานในช่วงขนาด DN15-DN100 ที่ทั้งสองรุ่นมีจำหน่าย และต้องการวาล์วที่เปิดง่ายด้วยแรงดันต่ำ รองรับมาตรฐานหน้าแปลนหลายแบบ และมีสเปกอุณหภูมิ/แรงดันระบุชัดเจน ควรเลือก รุ่นใหม่ (New Version) ควรระบุเวอร์ชันและขนาดที่ต้องการเมื่อสั่งซื้อให้ชัดเจน เนื่องจากทั้งสองรุ่นใช้ชื่อรุ่น 901 เหมือนกันแต่ครอบคลุมขนาดต่างกัน
