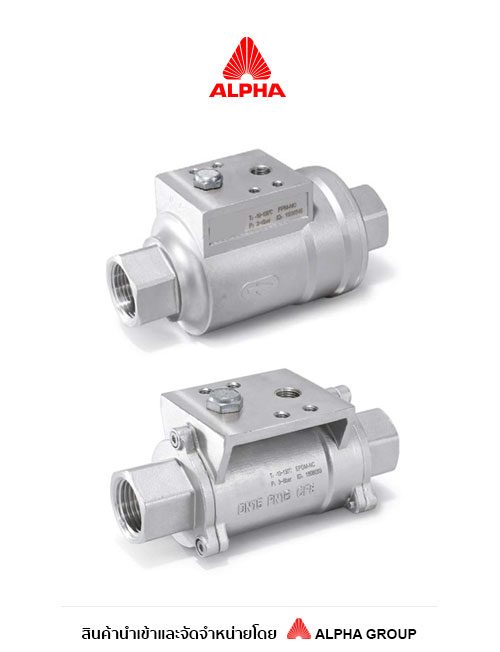

Alpha Pneumatic Shuttle Valve วาล์วลมเปิด-ปิดด้วยลูกสูบ ซีรีส์ 200/201/204
Alpha Pneumatic Shuttle Valve คือวาล์วเปิด-ปิดด้วยแรงลมอัดผ่านกลไกลูกสูบ (Piston) เมื่อแรงดันของไหลกระทำที่ซีท ลูกสูบจะเจอแรงต้านทานน้อย ทำให้วาล์วเปิด-ปิดได้รวดเร็วและมีการสูญเสียแรงดันต่ำ ตัวเรือนสแตนเลสให้ความทนทานสูง ออกแบบให้ติดตั้งได้หลายตำแหน่งและซีลได้ดีแม้ในสภาวะสุญญากาศสัมพัทธ์ สินค้ามีให้เลือก 3 ซีรีส์หลัก ได้แก่ 200 Series แบบเกลียว ชนิด Normally Closed (ปิดในสถานะปกติ) 201 Series แบบเกลียว ชนิด Normally Open (เปิดในสถานะปกติ) และ 204 Series แบบหน้าแปลนขนาดใหญ่ (DN65-DN100) ชนิด Double Acting เท่านั้น ทั้ง 200 และ 201 Series มีชนิดการควบคุมให้เลือกทั้ง Single Acting (มีสปริงดีดกลับ) และ Double Acting (ควบคุมด้วยลมทั้งสองทิศทาง) วัสดุซีลมีให้เลือกทั้ง FKM (เหมาะกับของไหลทั่วไป ยกเว้นไอน้ำ) และ EPDM (เหมาะกับไอน้ำและน้ำร้อน แต่ไม่เหมาะกับน้ำมันหรือจาระบี) รองรับแรงดันใช้งานสูงสุดถึง 16 บาร์ ผ่านมาตรฐานการรั่วซึม DIN EN 12266 Class A พร้อมอุปกรณ์เสริม Solenoid Valve (2/5 Way NAMUR) และ Magnetic Switch สำหรับแจ้งสถานะเปิด-ปิด (รองรับซีรีส์ 200 และ 201)
การใช้งานที่เหมาะสม
- อุตสาหกรรมอาหารและเครื่องดื่ม (Food & Beverage)
- ระบบแยกอากาศ (Air Separation) และงานบรรจุภัณฑ์ (Filling Operation)
- งานขึ้นรูปเซรามิก (Ceramic Molding) และอุตสาหกรรมยานยนต์
- งานทำความสะอาดในอุตสาหกรรมเซมิคอนดักเตอร์ (Semi-conductor Cleaning)
- ระบบท่อขนาดใหญ่ที่ต้องการหน้าแปลนมาตรฐานสากล (DIN/EN1092-1/HG20592) ในซีรีส์ 204
Product Specifications
| รายการ | 200 Series (เกลียว, N.C.) | 201 Series (เกลียว, N.O.) | 204 Series (หน้าแปลน, Double Acting) |
|---|---|---|---|
| ขนาด | DN10 – DN50 | DN8 – DN50 | DN65 – DN100 |
| การเชื่อมต่อ | เกลียว BSP, BSPT, NPT | เกลียว BSP, BSPT, NPT | หน้าแปลน DIN2543/DIN2576/EN1092-1/HG20592 |
| วัสดุตัวเรือน (Body) | CF8M / CF8 | CF8M / CF8 | CF8 |
| ชนิดการควบคุม | N.C., Double Acting N.C., Double Acting ไม่มีสปริง | N.O., Double Acting | Double Acting เท่านั้น |
| แรงดันใช้งาน (Operating Pressure) | 0-16 บาร์ | 0-16 บาร์ | เหนือซีท 0-16 บาร์ / ใต้ซีท 0-12 บาร์ |
| แรงดันควบคุม (Control Pressure) | 3-8 บาร์ | 3-8 บาร์ | 3-5 บาร์ |
| วัสดุซีล (Seal) | EPDM / FPM(FKM) | EPDM / FPM(FKM) | EPDM / FKM (สั่งพิเศษได้) |
| อุณหภูมิของไหล | -20°C ถึง +150°C (FPM), -20°C ถึง +130°C (EPDM) | -20°C ถึง +150°C (FPM), -20°C ถึง +130°C (EPDM) | -20°C ถึง +130°C (EPDM) |
| อุณหภูมิแวดล้อม | -20°C ถึง +80°C | -20°C ถึง +80°C | -20°C ถึง +80°C |
| Leakage Class | DIN EN 12266 Class A | ||
| อุปกรณ์เสริมที่รองรับ | Solenoid Valve, Magnetic Switch | Solenoid Valve, Magnetic Switch | ไม่ได้ระบุใน Datasheet |
Alpha Pneumatic Shuttle Valve คืออะไร?
Alpha Pneumatic Shuttle Valve คือวาล์วเปิด-ปิดด้วยแรงลมอัดผ่านกลไกลูกสูบ ตัวเรือนสแตนเลส CF8M/CF8 ออกแบบให้เปิด-ปิดได้รวดเร็วด้วยการสูญเสียแรงดันต่ำ มีให้เลือกทั้งแบบเกลียว Normally Closed (200 Series), Normally Open (201 Series) และแบบหน้าแปลนขนาดใหญ่ Double Acting (204 Series) รองรับแรงดันใช้งานสูงสุด 16 บาร์ เหมาะสำหรับควบคุมการไหลอัตโนมัติในอุตสาหกรรมอาหาร เซมิคอนดักเตอร์ และงานบรรจุภัณฑ์
วิธีเลือกรุ่น Alpha Pneumatic Shuttle Valve ที่เหมาะสม
เลือกซีรีส์ตามสถานะที่ต้องการให้วาล์วอยู่เมื่อไม่มีลมจ่าย หากต้องการให้วาล์วปิดในสถานะปกติ (ปลอดภัยไว้ก่อนเมื่อไฟดับ) ให้เลือก 200 Series (Normally Closed) หากต้องการให้วาล์วเปิดในสถานะปกติ ให้เลือก 201 Series (Normally Open) และหากต้องการขนาดใหญ่ตั้งแต่ DN65 ขึ้นไปพร้อมหน้าแปลนมาตรฐานสากล ให้เลือก 204 Series ซึ่งเป็นแบบ Double Acting เท่านั้น จากนั้นเลือกวัสดุซีลให้เหมาะกับของไหล คือ FKM สำหรับของไหลทั่วไป หรือ EPDM สำหรับไอน้ำและน้ำร้อน หากต้องการควบคุมด้วยไฟฟ้าหรือแจ้งสถานะเปิด-ปิด ควรสั่งซื้อ Solenoid Valve หรือ Magnetic Switch เพิ่มเติมพร้อมกับวาล์ว
