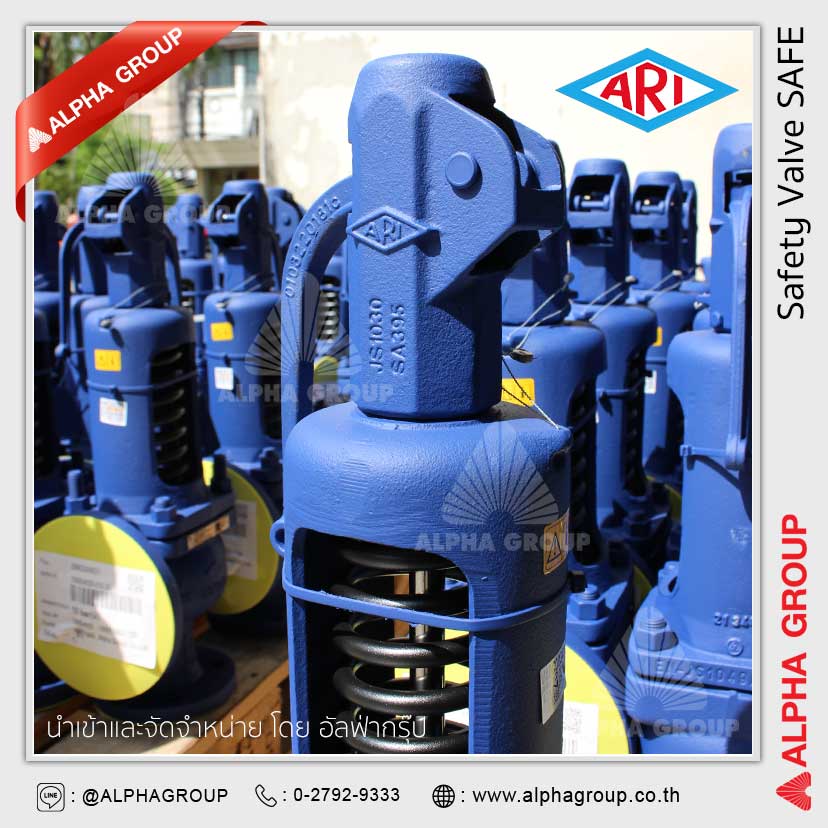

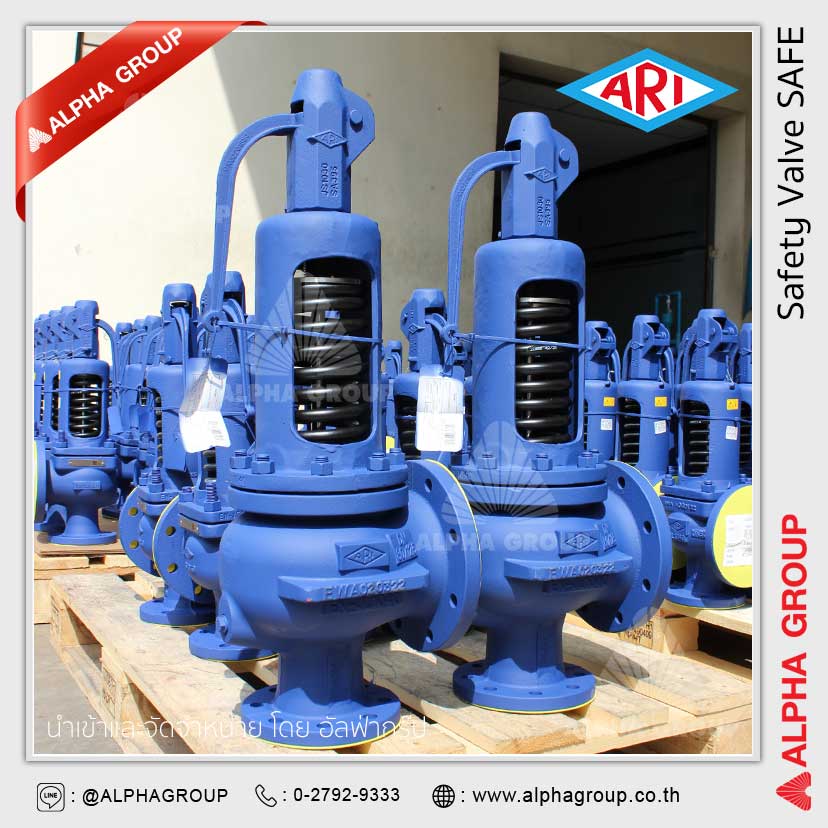

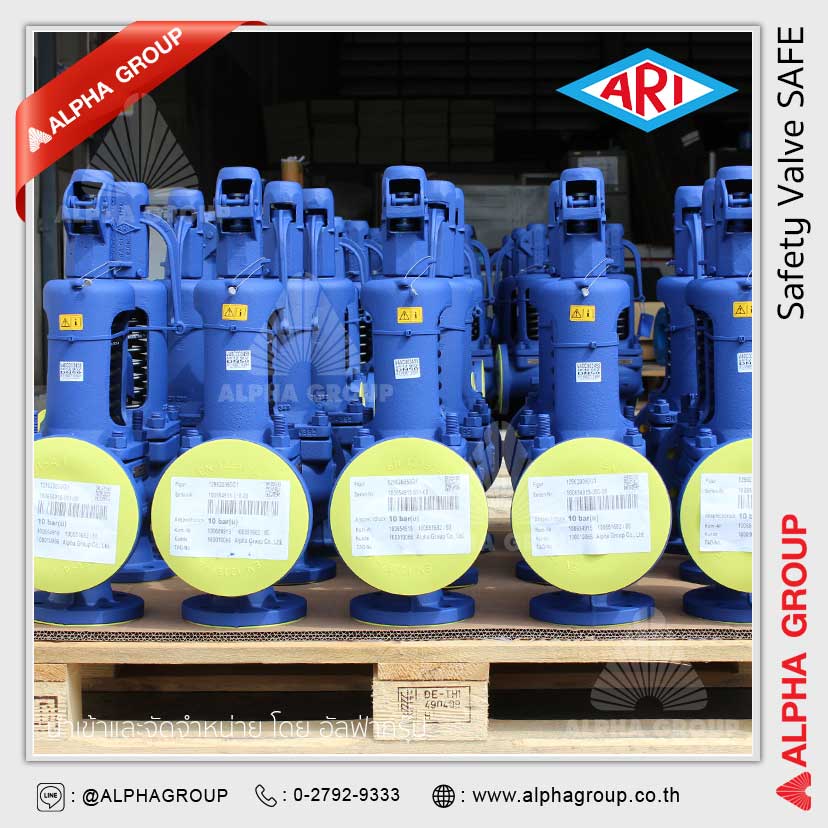

ARI-SAFE® 901/902/911/912 Full Lift Safety Valve Cast Iron / Ductile Iron / Carbon Steel / Stainless Steel PN16-40 DN15/25–DN250/350
ARI-SAFE® 901/902/911/912 คือ Safety Valve แบบ Spring Loaded Direct Acting ผลิตโดย ARI Armaturen ประเทศเยอรมนี รองรับทั้งแบบ Full Lift (Class D/G) และ Standard Lift (Class F) ตามมาตรฐาน DIN EN ครอบคลุมขนาด DN15/25 ถึง DN250/350 และแรงดันสูงสุด PN40 จุดเด่นหลักคือมีตัวเลือกวัสดุตั้งแต่ Cast Iron จนถึง Stainless Steel 1.4408 เพื่อรองรับสภาวะการใช้งานที่หลากหลาย และมีตัวเลือก Bellows Design สำหรับระบบที่มี Back Pressure สูงหรือต้องการป้องกันสื่อกัดกร่อน Spring พร้อมผ่านการรับรอง Production Permission ตาม TRB 801 No. 45
Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย ARI Armaturen อย่างเป็นทางการในประเทศไทย พร้อมให้คำปรึกษาด้านเทคนิค
โครงสร้างและหลักการทำงาน

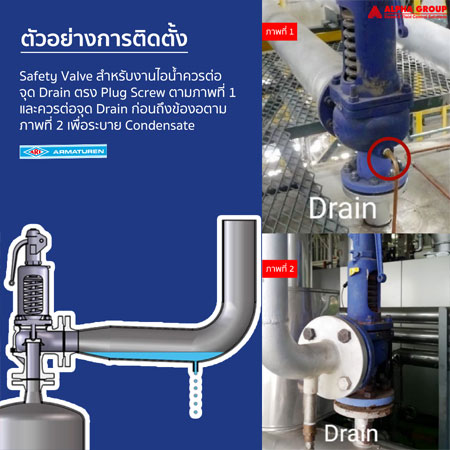

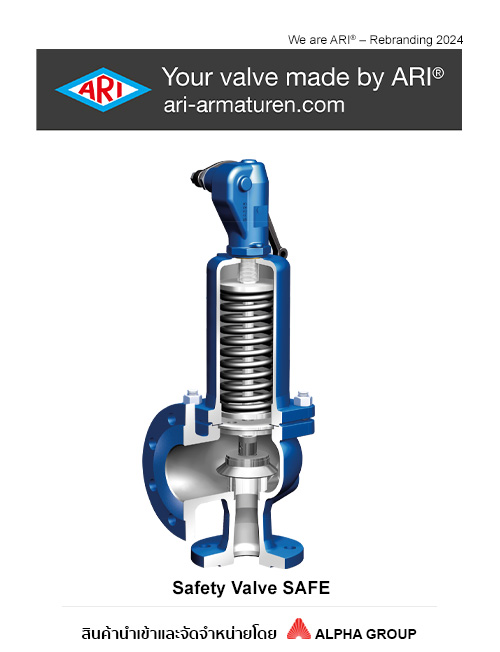

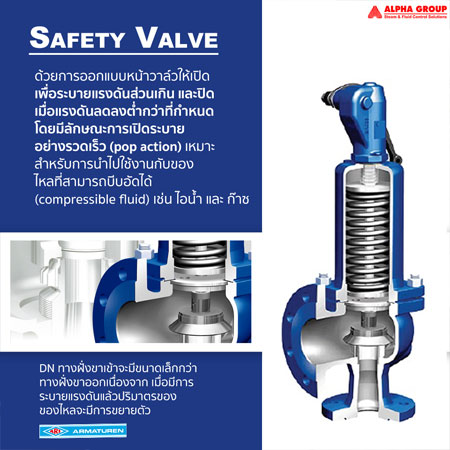

ARI-SAFE® ทำงานแบบ Spring Loaded Direct Acting โดย Spring กด Disc ไว้กับ Seat เมื่อแรงดันระบบสูงเกิน Set Pressure แรงดันจะชนะแรง Spring ทำให้วาล์วเปิดระบายสื่อออก เมื่อแรงดันลดลงต่ำกว่า Set Pressure ลบ Blowdown วาล์วจะปิดกลับโดยอัตโนมัติ
มีให้เลือก 4 รูปแบบ Lifting Device และ Cap:
- Fig. .901 Closed Lifting Device / Closed Bonnet — Cap ปิดมิด เหมาะกับสื่ออันตราย ติดไฟ หรือมีพิษ
- Fig. .902 Open Lifting Device / Open Bonnet — มี Lever เปิดสำหรับ Manual Test Lift เหมาะกับสื่อที่ปลอดภัยเช่น น้ำหรือไอน้ำ
- Fig. .911 Gastight Cap / Closed Bonnet — Cap กันแก๊สรั่ว ป้องกันการรั่วซึมของสื่อขณะ Test Lift เหมาะกับระบบที่มีสื่ออันตราย
- Fig. .912 Open Lifting Device / Closed Bonnet — Lever เปิดพร้อม Closed Bonnet รองรับการ Test Lift ในระบบที่ต้องการความปลอดภัยมากขึ้น
ตัวเลือกเสริม Bellows Design ช่วยแยก Spring Chamber ออกจากสื่อ ป้องกัน Spring จากการกัดกร่อนและลดผลกระทบของ Back Pressure ต่อ Set Pressure น้ำหนักเพิ่มขึ้นประมาณ 0.5–40 kg ขึ้นกับขนาด
วัสดุและมาตรฐาน
วาล์วผลิตตามมาตรฐาน DIN EN 1092-1 (Stainless Steel), DIN EN 1092-2 (Cast/Ductile Iron) และ Manufacturer’s Standard สำหรับ Carbon Steel มีตัวเลือกวัสดุตาม Figure ดังนี้:
| Figure | Body Material | Nominal Pressure | มาตรฐานแฟลนจ์ |
|---|---|---|---|
| 12.901/902/911/912 | EN-GJL-250 / EN-JL1040 (Cast Iron) | PN16 | DIN EN 1092-2 |
| 23./25.901/902/911/912 | EN-GJS-400-18U-LT / EN-JS1049 (Ductile Iron) | PN25 / PN40 | DIN EN 1092-2 |
| 34./35.901/902/911/912 | GP240GH+N / 1.0619+N (Carbon Steel) | PN25 / PN40 | Manufacturer’s Standard |
| 55.901/911 | GX5CrNiMo19-11-2 / 1.4408 (Stainless Steel) | PN40 | DIN EN 1092-1 |

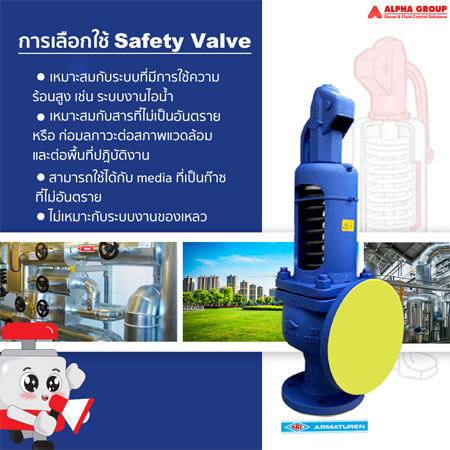

การใช้งานที่เหมาะสม
ARI-SAFE® 901/902/911/912 เหมาะสำหรับอุตสาหกรรมและสภาวะดังต่อไปนี้:
- Power Plant / Utility — ระบบไอน้ำ (Steam) ความดันสูง, Boiler, Steam Header, Steam Drum
- Chemical / Petrochemical — ระบบน้ำร้อนและแก๊ส รุ่น Stainless Steel 1.4408 สำหรับสื่อกัดกร่อน
- Oil & Gas — Pressure Vessel, Process Piping ที่ต้องการ SIL/Safety Function
- General Industry / HVAC — ระบบน้ำร้อน, Heating System รุ่น Cast Iron PN16 สำหรับแรงดันต่ำ
- Pharmaceutical / Food & Beverage — รุ่น Stainless Steel 1.4408 พร้อม Bellows สำหรับสื่อสะอาด
สื่อที่รองรับ: ไอน้ำอิ่มตัว (Saturated Steam), น้ำร้อน (Hot Water), แก๊สกลาง (Neutral Gas) และของเหลวที่เข้ากันได้กับวัสดุ ช่วงอุณหภูมิ -60°C ถึง +450°C ขึ้นกับวัสดุ Body ที่เลือก
ข้อมูลจำเพาะหลัก
| รายการ | ข้อมูล |
|---|---|
| ประเภทวาล์ว | Full Lift Safety Valve (Class D/G) และ Standard Safety Valve (Class F), Spring Loaded Direct Acting |
| มาตรฐาน | DIN EN 1092-1 / DIN EN 1092-2 / Manufacturer’s Standard; TRB 801 No. 45 |
| Nominal Pressure | PN16 (EN-JL1040), PN25/PN40 (EN-JS1049), PN25/PN40 (1.0619+N), PN40 (1.4408) |
| Nominal Diameter (DN1/DN2) | DN15/25 – DN250/350 (พร้อม Special DN: 25/50, 40/50, 40/80, 80/100, 150/200) |
| Temperature Range | -60°C ถึง +450°C (ขึ้นกับวัสดุ; ต่ำกว่า -10°C ใช้ Studs/Nuts A4-70) |
| Set Pressure Range | 0.2 barg ถึงสูงสุด 40 barg (ขึ้นกับ DN และ Spring Range ที่เลือก) |
| Body Material | EN-JL1040 / EN-JS1049 / 1.0619+N / 1.4408 |
| Seat Material | X6CrNiMoTi17-12-2 / 1.4571 |
| Disc Material | X39CrMo17-1+QT (Cast/Ductile Iron body) / X6CrNiMoTi17-12-2 (Steel body) |
| Spindle Material | X20Cr13+QT (Cast/Ductile Iron body) / X6CrNiMoTi17-12-2 (Steel body) |
| Gasket / Packing | Pure Graphite (CrNi laminated) |
| Spring Material | FDSiCr / 51CrV4 (Cast/Ductile Iron body) / X10CrNi18-8 / 1.4310 (Steel body) |
| Bellows (Optional) | EPDM 70 Shore A หรือ 1.4571 (Metal) |
| Connection Standard | DIN EN 1092-1 / DIN EN 1092-2 Flanged |
| Weight Range | 7 kg (DN15/25) ถึง 430 kg (DN250/350); Bellows Design: 7.5–470 kg |
| Lifting Device Options | Fig. .901 Closed / Fig. .902 Open Bonnet+Lever / Fig. .911 Gastight Cap / Fig. .912 Open Lever+Closed Bonnet |
ARI-SAFE® 901/902/911/912 คืออะไร และเหมาะกับงานประเภทใด?
ARI-SAFE® 901/902/911/912 คือ Safety Valve แบบ Spring Loaded Direct Acting ผลิตโดย ARI Armaturen ประเทศเยอรมนี รองรับทั้งแบบ Full Lift Class D/G และ Standard Lift Class F ตามมาตรฐาน DIN EN ทำงานโดยอัตโนมัติเมื่อแรงดันระบบสูงเกิน Set Pressure ที่ตั้งไว้ จุดเด่นหลักคือมีตัวเลือกวัสดุครบตั้งแต่ Cast Iron PN16 จนถึง Stainless Steel 1.4408 PN40 รองรับอุณหภูมิตั้งแต่ -60°C ถึง +450°C และมีตัวเลือก Bellows Design สำหรับระบบที่มี Back Pressure สูงหรือสื่อกัดกร่อน เหมาะสำหรับระบบ Boiler, Steam Header, Pressure Vessel ในอุตสาหกรรม Power Plant, Chemical, Oil & Gas และ General Industry
ควรเลือก ARI-SAFE® แบบ Standard Design หรือ Bellows Design?
การเลือกระหว่าง Standard Design และ Bellows Design ขึ้นอยู่กับ 3 ปัจจัยหลัก: ประการแรกคือ Back Pressure — หากระบบมี Superimposed Back Pressure หรือ Built-up Back Pressure สูง ควรเลือก Bellows Design เพราะ Bellows จะแยก Spring Chamber ออกจากด้านขาออก ป้องกันไม่ให้ Back Pressure ส่งผลต่อ Set Pressure ซึ่งอาจทำให้วาล์วไม่เปิดตามที่ตั้งไว้; ประการที่สองคือ สื่อกัดกร่อน — Bellows Metal (1.4571) ป้องกัน Spring จากการสัมผัสสื่อกัดกร่อน ยืดอายุการใช้งานของ Spring ได้อย่างมีนัยสำคัญ; ประการที่สามคือ น้ำหนักและพื้นที่ — Bellows Design มีน้ำหนักเพิ่มขึ้นประมาณ 0.5–40 kg และความสูงมากขึ้น ควรพิจารณาพื้นที่ติดตั้ง Standard Design เหมาะกับระบบทั่วไปที่ Back Pressure ต่ำและสื่อไม่กัดกร่อน เช่น ระบบไอน้ำในโรงงานทั่วไป
