Cavitation ภัยเงียบที่ทำลาย Trim ของ Control Valve

สำหรับวิศวกรที่ดูแลระบบท่อและวาล์วในโรงงาน “Cavitation” หรือปรากฏการณ์ฟองอากาศยุบตัวภายในของเหลว เป็นหนึ่งในสาเหตุความเสียหายของ Control Valve ที่สร้างความเสียหายรุนแรงที่สุด และหลายครั้งก็เป็นสาเหตุที่ถูกมองข้าม เพราะอาการเริ่มต้นมักไม่ชัดเจน กว่าจะรู้ตัวก็มักพบว่า Plug และ Seat สึกกร่อนไปมากแล้ว บทความนี้จะพาไปทำความเข้าใจว่า Cavitation เกิดขึ้นได้อย่างไร ประเมินความรุนแรงเบื้องต้นได้อย่างไร และมีแนวทางใดบ้างที่ช่วยลดหรือป้องกันปัญหานี้ได้

Cavitation เกิดขึ้นได้อย่างไร

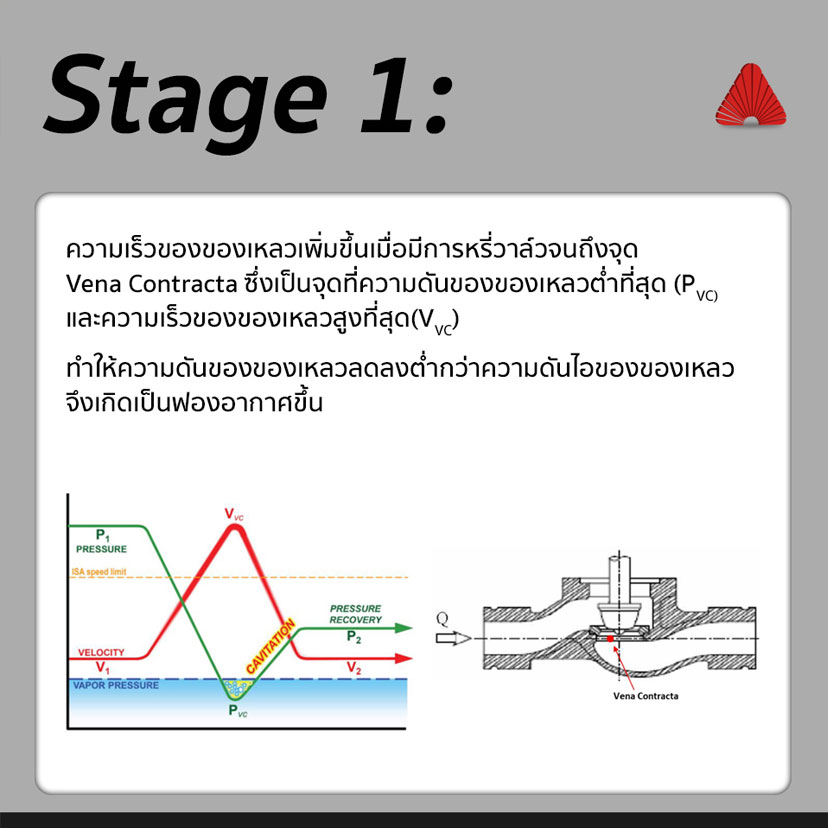

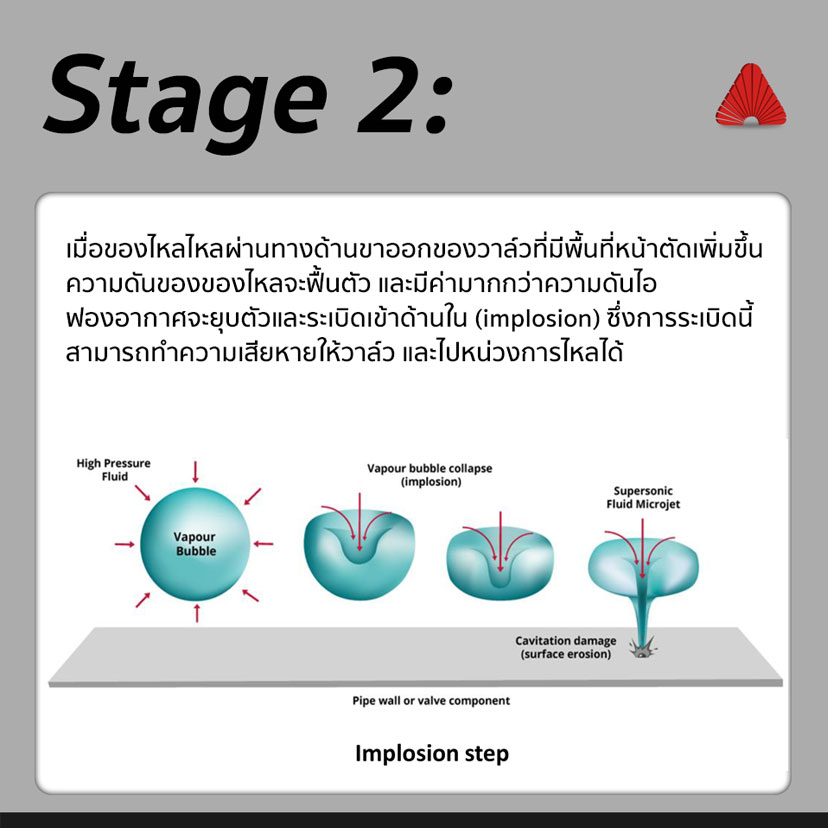

เมื่อของไหลไหลผ่านช่องเปิดของวาล์ว ความเร็วของของไหลจะเพิ่มขึ้นขณะที่ความดันสถิตลดลงตามหลักของ Bernoulli หากความดันด้านท้ายวาล์วลดลงจนต่ำกว่าค่าความดันไอ (Vapor Pressure) ของของเหลว ณ จุดที่แคบที่สุดของช่องไหล ของเหลวส่วนหนึ่งจะกลายเป็นไอและเกิดฟองอากาศขนาดเล็กจำนวนมาก เมื่อของเหลวไหลผ่านจุดคอคอดไปแล้ว ความเร็วจะลดลงและความดันจะเพิ่มขึ้นอีกครั้ง เมื่อความดันสูงกว่าความดันไอ ฟองอากาศเหล่านั้นจะยุบตัวลงอย่างฉับพลัน เกิดเป็นคลื่นกระแทกความดันสูงและเสียงดังลักษณะเฉพาะที่คล้ายกรวดกระทบตัววาล์ว

จุดที่ปรากฏการณ์นี้เริ่มต้นถูกกำหนดด้วยค่าสัมประสิทธิ์ที่เรียกว่า Xfz (Coefficient of Incipient Cavitation) ซึ่งเป็นค่าที่ผู้ผลิตวาล์วแต่ละรายเผยแพร่ไว้สำหรับ Trim แต่ละแบบ ยิ่งค่า Xfz ของวาล์วสูงเท่าไร วาล์วนั้นก็ยิ่งทนต่อการเกิด Cavitation ได้มากขึ้นเท่านั้น เมื่อความดันด้านท้ายลดลงต่อเนื่องจนถึงจุดหนึ่ง (เรียกว่า Xy ซึ่งอยู่กึ่งกลางระหว่าง Xfz กับจุดที่ความดันเท่ากับความดันบรรยากาศ) ความรุนแรงของ Cavitation จะสูงสุด ก่อนจะค่อย ๆ เปลี่ยนสภาพไปเป็นการเดือดกลายเป็นไอแบบต่อเนื่อง (Flashing) แทน

What Causes Cavitation in Control Valves | Alpha Group What Causes Cavitation in Control Valves | Alpha Group

ความเสียหายที่ Cavitation ก่อให้เกิดกับ Trim

แรงกระแทกจากฟองอากาศที่ยุบตัวสามารถสร้างแรงดันเฉพาะจุดสูงกว่า 100,000 psi ได้ในเสี้ยววินาที ซึ่งไม่มีวัสดุ Trim ชนิดใดในตลาดที่ทนทานต่อแรงกระแทกระดับนี้ได้อย่างสมบูรณ์ แม้แต่วัสดุแข็งพิเศษอย่างเซรามิกหรือ Stellite ก็เพียงช่วยยืดอายุการใช้งานเท่านั้น ในทางปฏิบัติ วิศวกรมักสังเกตความสัมพันธ์ระหว่างระดับเสียงกับความรุนแรงของการกัดกร่อน โดยทั่วไปเมื่อระดับเสียงจากภายนอกวาล์วสูงเกิน 80 dB(A) มักเป็นสัญญาณว่าเริ่มเกิดความเสียหายต่อ Trim แล้ว และยิ่งขนาดวาล์วใหญ่ขึ้น เกณฑ์เสียงที่ยอมรับได้ก็ยิ่งสูงขึ้นตามไปด้วย

ประเมินระดับเสียงจาก Cavitation เบื้องต้นได้อย่างไร

วิศวกรสามารถประเมินระดับเสียงภายนอกที่เกิดจาก Cavitation ได้แบบคร่าว ๆ โดยอาศัยข้อมูลพื้นฐานของระบบ ได้แก่ ขนาดท่อด้านท้ายวาล์ว ความดันต้นทางและปลายทาง ค่า Flow Coefficient (Cv) ที่สภาวะใช้งานจริง ค่าสัมประสิทธิ์การฟื้นตัวของความดัน (FL) และค่า Xfz ของ Trim ที่เลือกใช้ วิธีการคำนวณอย่างละเอียดอ้างอิงตามมาตรฐาน IEC 60534-8-4 ซึ่งรวมผลของเสียงจากความปั่นป่วน (Turbulence) และเสียงจาก Cavitation เข้าด้วยกัน เพื่อประมาณระดับเสียงที่ระยะ 1 เมตรจากตัวท่อ ค่าที่ได้จะช่วยให้ประเมินได้ว่าการออกแบบที่เลือกไว้อยู่ในเกณฑ์ปลอดภัยหรือจำเป็นต้องปรับปรุง Trim หรือการจัดวางระบบเพิ่มเติม

แนวทางลดหรือป้องกัน Cavitation

เมื่อทราบกลไกการเกิดแล้ว แนวทางป้องกันสามารถทำได้หลายระดับ ตั้งแต่การเลือกชนิดวาล์วไปจนถึงการออกแบบระบบท่อโดยรวม

  • เลือกวาล์วที่มีค่า Xfz สูง: เป็นแนวทางแรกที่ควรพิจารณา เพราะการเพิ่มค่า Xfz เพียงเล็กน้อยก็ช่วยลดระดับเสียงและความเสียหายได้อย่างมีนัยสำคัญ

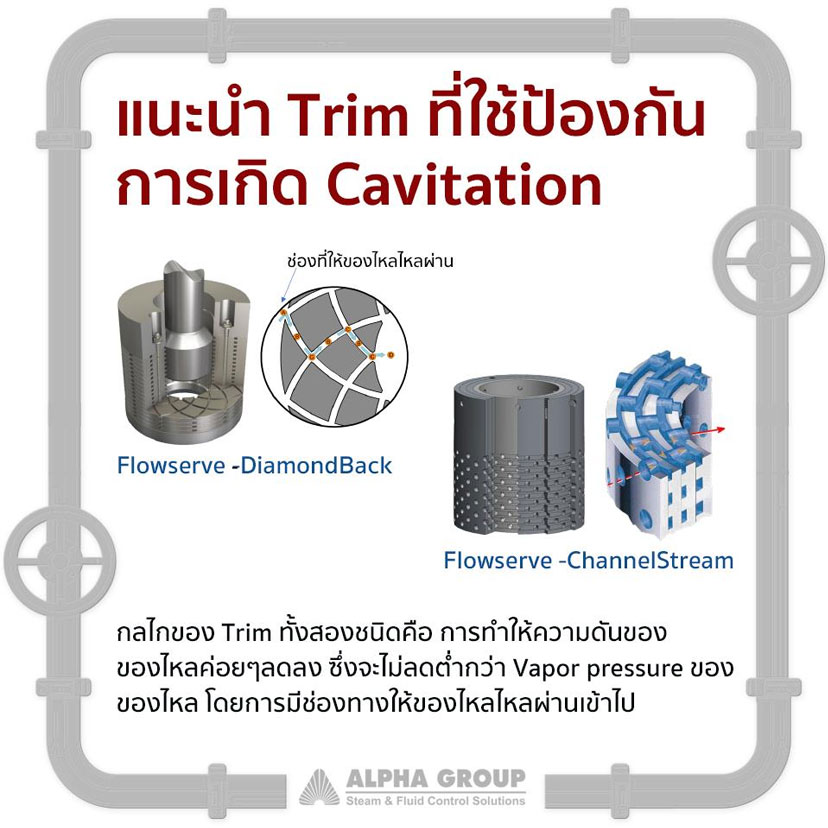

  • ใช้ Anti-Cavitation Trim: หากการเลือกวาล์วพื้นฐานยังไม่เพียงพอ ควรระบุใช้ Trim แบบ Anti-Cavitation โดยเฉพาะ ซึ่งมักออกแบบเป็น Multi-Ported Cage หรือ Plug แบบหลายช่องเปิด รวมถึง Butterfly Valve หรือ Ball Valve บางรุ่นที่มีการเซาะร่องหรือเจาะรูบนตัวบานเพื่อจุดประสงค์เดียวกัน
  • เลือก Trim แบบ Multi-Stage: Trim ที่แบ่งการลดความดันออกเป็นหลายขั้น (Multi-Stage) จะมีประสิทธิภาพมากกว่า Trim แบบขั้นเดียว เพราะนอกจากจะช่วยเพิ่มค่า Xfz แล้ว ยังช่วยกระจายผลต่างความดันทั้งหมดออกเป็นหลายจุด ทำให้แต่ละขั้นรับภาระน้อยลง ทั้งนี้ต้องออกแบบให้ขั้นสุดท้ายมีค่า Xfz สูงเพียงพอ ไม่เช่นนั้น Plug ด้านในอาจยังคงเสียหายอยู่ดี
  • ให้วาล์วรับความดันตกทั้งหมดในขั้นตอนเดียวเมื่อเหมาะสม: สำหรับงานลดความดัน เช่น การลดความดันจากบ่อน้ำมัน การถ่ายของเหลวออกจากถัง หรือความดันย้อนกลับจากหอหล่อเย็น บางกรณีการให้วาล์วมาตรฐานรับผลต่างความดันทั้งหมดในขั้นตอนเดียว (ให้ค่า X ใกล้เคียง 1) กลับเป็นทางเลือกที่ดี เพราะจะเหลือเพียงเสียงจากความปั่นป่วนของของไหลเท่านั้น อย่างไรก็ตาม วิธีนี้ใช้ได้เฉพาะกรณีที่ไม่มีท่อต่อด้านท้ายวาล์ว เช่น วาล์วต่อตรงเข้าถังหรือปล่อยของไหลออกสู่บรรยากาศหรือบ่อพักเท่านั้น
  • ระวังการต่อวาล์วสองตัวอนุกรมกัน: แม้จะเป็นวิธีที่หลายคนคุ้นเคย แต่การต่อวาล์วชนิดเดียวกันสองตัวอนุกรมกันให้ผลเพิ่มค่า Xfz ได้เพียงประมาณ 40% เท่านั้น ไม่ได้เพิ่มเป็นสองเท่าตามที่หลายคนเข้าใจ
  • ใช้แผ่นลดความดันแบบหลายรู (Multi-Ported Resistance Plate): ช่วยแบ่งผลต่างความดันออกจากตัววาล์วได้ แต่จะมีประสิทธิภาพดีเฉพาะที่อัตราการไหลค่อนข้างสูง เนื่องจากผลต่างความดันผ่านแผ่นจะลดลงอย่างรวดเร็วตามรากที่สองของอัตราการไหลที่ลดลง
  • พิจารณาตำแหน่งการวางท่อ: ท่อด้านต้นทางที่ยกสูงจะเพิ่มความดันต้นทางและผลต่างความดัน ส่วนท่อด้านปลายทางที่วางต่ำลงจะเพิ่มแรงดูดและลดความดันปลายทาง ซึ่งอาจทำให้เกิด Flashing ได้หากความดันปลายทางเข้าใกล้ความดันไอของของเหลว การจัดวางตำแหน่งท่อที่เหมาะสมจึงเป็นอีกปัจจัยที่ไม่ควรมองข้าม

ในบางกรณี การฉีดอากาศเข้าไปในของเหลวที่เกิด Cavitation ยังช่วยลดระดับเสียงลงได้ในระดับหนึ่ง เนื่องจากฟองอากาศที่ฉีดเข้าไปจะช่วยดูดซับแรงกระแทกจากฟองไอที่ยุบตัว แต่วิธีนี้มักใช้เป็นมาตรการเสริมมากกว่าการแก้ปัญหาที่ต้นเหตุ

เลือก Trim และ Control Valve ให้เหมาะกับหน้างานกับอัลฟ่ากรุ๊ป

อัลฟ่ากรุ๊ปจำหน่าย Control Valve และ Trim จากแบรนด์ชั้นนำอย่าง ARI Armaturen และ Flowserve ซึ่งมีตัวเลือก Anti-Cavitation Trim สำหรับงานที่มีผลต่างความดันสูงหรือมีความเสี่ยงต่อการเกิด Cavitation โดยเฉพาะ ทีมวิศวกรของเราพร้อมช่วยประเมินสภาวะการใช้งานจริง คำนวณค่า Xfz ที่เหมาะสม และแนะนำ Trim ที่ตอบโจทย์ทั้งด้านอายุการใช้งานและระดับเสียงตามมาตรฐานโรงงาน

What Causes Cavitation in Control Valves | Alpha Group What Causes Cavitation in Control Valves | Alpha Group


คำถามที่พบบ่อย (FAQ)

1. Cavitation ต่างจาก Flashing อย่างไร
Cavitation คือภาวะที่ของเหลวเปลี่ยนเป็นไอชั่วคราวแล้วฟองไอยุบตัวกลับเป็นของเหลวอีกครั้งเมื่อความดันเพิ่มขึ้นเหนือความดันไอ ทำให้เกิดแรงกระแทกและเสียงดัง ส่วน Flashing คือภาวะที่ความดันปลายทางยังคงต่ำกว่าความดันไอตลอด ทำให้ของเหลวเปลี่ยนเป็นไอค้างอยู่และไม่ยุบตัวกลับ ซึ่งมักสร้างความเสียหายจากการกัดเซาะมากกว่าการกระแทก

2. สัญญาณเตือนว่า Control Valve กำลังเกิด Cavitation คืออะไร
สัญญาณที่พบบ่อยคือเสียงดังคล้ายกรวดหรือหินไหลผ่านภายในวาล์ว ร่วมกับการสั่นสะเทือนที่ตัวท่อหรือวาล์วมากผิดปกติ หากปล่อยไว้นานจะเริ่มเห็นร่องรอยการกัดกร่อนที่ผิว Plug และ Seat อย่างชัดเจน

3. Anti-Cavitation Trim ต่างจาก Trim ทั่วไปอย่างไร

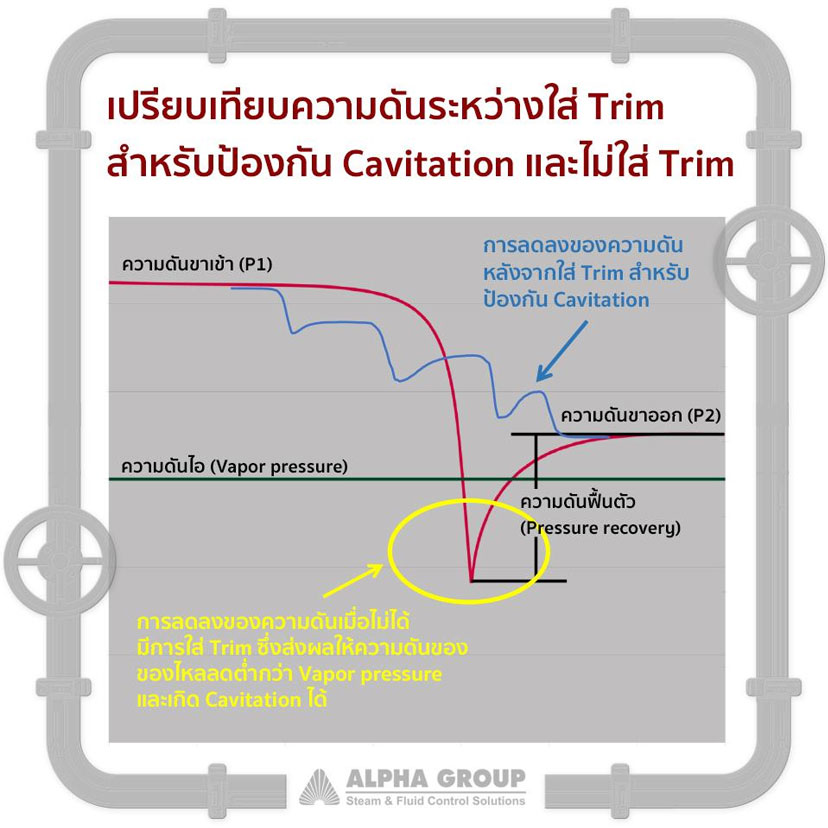

Anti-Cavitation Trim ออกแบบมาให้ลดความดันแบบเป็นขั้นตอน (Staged Pressure Drop) ผ่านช่องเปิดหลายจุดหรือหลายชั้น แทนที่จะให้ของไหลลดความดันในจุดเดียว ซึ่งช่วยเพิ่มค่า Xfz ของวาล์วและลดโอกาสที่ความดันจะตกต่ำกว่าความดันไอในจุดใดจุดหนึ่งของช่องไหล

4. ทุกวัสดุ Trim ทนต่อ Cavitation ได้เท่ากันหรือไม่
ไม่เท่ากัน แม้ไม่มีวัสดุใดทนต่อแรงกระแทกจาก Cavitation ได้อย่างสมบูรณ์ แต่วัสดุแข็งพิเศษ เช่น เซรามิกหรือโลหะเคลือบผิวแข็งกลุ่ม Stellite จะช่วยยืดอายุการใช้งานของ Trim ได้นานกว่าวัสดุมาตรฐานทั่วไปในสภาวะที่มีความเสี่ยงสูง

5. ต่อวาล์วสองตัวอนุกรมกันช่วยป้องกัน Cavitation ได้จริงหรือไม่
ช่วยได้ในระดับหนึ่งแต่ไม่มากเท่าที่หลายคนคาดหวัง เพราะค่า Xfz รวมของระบบจะเพิ่มขึ้นประมาณ 40% เท่านั้น ไม่ได้เพิ่มเป็นสองเท่า จึงควรพิจารณาการใช้ Multi-Stage Trim หรือวาล์วที่มีค่า Xfz สูงตั้งแต่ต้นแทนการเพิ่มจำนวนวาล์ว

6. ตำแหน่งติดตั้งท่อมีผลต่อการเกิด Cavitation หรือไม่
มีผลโดยตรง ท่อด้านต้นทางที่ยกระดับสูงจะเพิ่มความดันต้นทาง ส่วนท่อด้านปลายทางที่วางต่ำลงจะลดความดันปลายทางและเพิ่มความเสี่ยงต่อการเกิด Flashing จึงควรพิจารณาการจัดวางท่อร่วมกับการเลือกวาล์วตั้งแต่ขั้นตอนออกแบบระบบ

บทความนี้เรียบเรียงโดยอ้างอิงแนวคิดจากงานเขียนของ Dr. Jon F. Monsen และ Dr. Hans D. Baumann เรื่อง “Stop Cavitation from Destroying Your Control Valve Trims” ตีพิมพ์ใน Valve World Magazine
