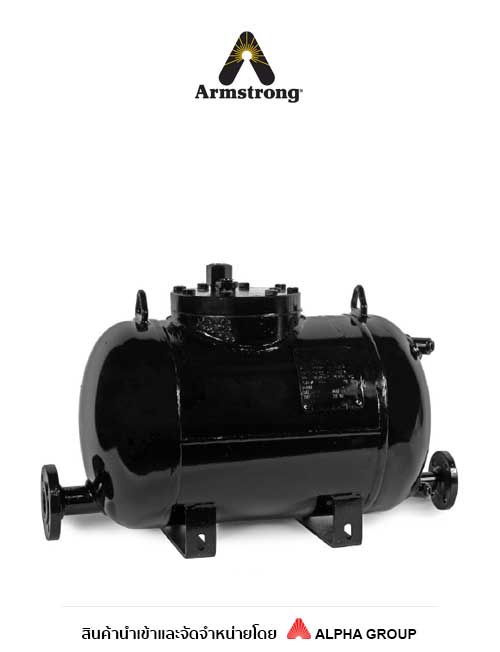

Armstrong Double Duty® 6 (DD-6) Steam Trap/Pump Combination – ปั๊มรวมกับ Steam Trap แบบไม่ใช้ไฟฟ้า
Armstrong Double Duty® 6 คือ Steam Trap/Pump Combination ที่รวมฟังก์ชันปั๊มเข้ากับ Steam Trap ในตัวเดียว ออกแบบมาเพื่อช่วยระบายคอนเดนเสทออกจาก Heat Exchanger ได้อย่างมีประสิทธิภาพในทุกสภาวะการทำงาน โดยไม่ต้องพึ่งพาไฟฟ้า จึงไม่มีปัญหาเรื่องซีลรั่ว มอเตอร์ หรือ NPSH ตัวเรือนเป็น ASME Code Stamped Carbon Steel Vessel ที่ทนทานสูง พร้อมกลไกภายในสแตนเลสสตีลและสปริง Inconel X-750 ที่ทนทานต่อการกัดกร่อนและรับแรงดันสูง เหมาะสำหรับพื้นที่จำกัดเนื่องจากดีไซน์ทรงเตี้ยที่ต้องการ Fill Head น้อย Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย Armstrong อย่างเป็นทางการในประเทศไทย
หลักการทำงาน
Double Duty® 6 ทำงานโดยผสานฟังก์ชันของ Steam Trap และ Pump ไว้ในตัวเดียว เมื่อคอนเดนเสทไหลเข้าสู่ตัวเรือนผ่านทาง Flange Inlet ขนาด 1-1/2″ และระดับของเหลวสูงถึงจุดที่กำหนด กลไกภายในจะกระตุ้นให้แรงดัน Motive (ผ่านทาง 1/2″ NPT Motive) เข้าดันคอนเดนเสทออกทาง Flange Outlet ขนาด 1″ โดยผ่าน External Check Valve ที่ Armstrong กำหนด เมื่อระบายของเหลวออกหมดแล้ว วาล์ว Vent ขนาด 1″ NPT จะเปิดเพื่อระบายแรงดันออกก่อนเริ่มวงจรใหม่ ทำให้สามารถระบายคอนเดนเสทได้อย่างต่อเนื่องแม้ในสภาวะแรงดันย้อนกลับ (Back Pressure) ที่เปลี่ยนแปลง โดยไม่สูญเสีย Flash หรือ Motive Steam
การใช้งานที่เหมาะสม
เหมาะสำหรับงานระบายคอนเดนเสทออกจาก Heat Exchanger ที่ต้องการทั้งฟังก์ชัน Steam Trap และ Pump ในจุดเดียว โดยเฉพาะระบบที่มีแรงดันและอุณหภูมิสูงกว่ารุ่น DD-4 ใช้งานได้ในบ่อพักหรือหลุม (Pits/Sumps) ที่มีความเสี่ยงน้ำท่วมโดยไม่ต้องกังวลเรื่องไฟฟ้าลัดวงจร เหมาะกับพื้นที่ติดตั้งจำกัดที่ต้องการ Fill Head ต่ำ และระบบอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูงในการระบายคอนเดนเสทปริมาณมาก
Product Specifications
| Model | DD-6 |
|---|---|
| Connection Type | 150# ANSI Flanged |
| Maximum Allowable Pressure | 200 psig (14 barg) |
| Maximum Allowable Temperature | 400°F (204°C) |
| Body Material | Carbon Steel |
| Mechanism Material | Stainless Steel with Inconel X-750 Spring |
| Maximum Operating Pressure | 200 psig (14 barg) |
| Maximum Capacity | 4,800 lb/hr (Pumping 2177 kg/h – Trapping 10206 kg/h) |
| Inlet Connection Size | 1-1/2″ (40 mm) |
| Outlet Connection Size | 1″ (25 mm) |
Armstrong Double Duty® 6 (DD-6) คืออะไร แตกต่างจาก DD-4 อย่างไร?
DD-6 คือ Steam Trap/Pump Combination ที่รวมฟังก์ชัน Steam Trap และ Pump ไว้ในตัวเดียว เช่นเดียวกับ DD-4 แต่มีขนาดใหญ่กว่า รับแรงดันและอุณหภูมิสูงกว่า (200 psig @ 400°F เทียบกับ 72 psig @ 320°F ของ DD-4) ตัวเรือนเป็น ASME Code Stamped Carbon Steel และรองรับ Capacity การระบายคอนเดนเสทได้สูงถึง 4,800 lb/hr เหมาะกับระบบอุตสาหกรรมขนาดใหญ่ที่ต้องการปริมาณการระบายที่มากกว่า
DD-6 รับแรงดันและอุณหภูมิได้สูงสุดเท่าไร?
DD-6 มีแรงดันออกแบบและแรงดันใช้งานสูงสุดที่ 200 psig ที่อุณหภูมิ 400°F (14 bar ที่ 204°C) ตัวเรือนเป็น ASME Code Stamped Carbon Steel พร้อมกลไกสแตนเลสสตีลและสปริง Inconel X-750 ที่ทนทานต่อแรงดันและอุณหภูมิสูง
จะซื้อ Armstrong Double Duty® 6 (DD-6) ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ Armstrong Double Duty® 6 (DD-6) ได้ที่ Alpha Group ผู้นำเข้าและจัดจำหน่าย Armstrong อย่างเป็นทางการในประเทศไทย ติดต่อสอบถามได้ที่ LINE @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
