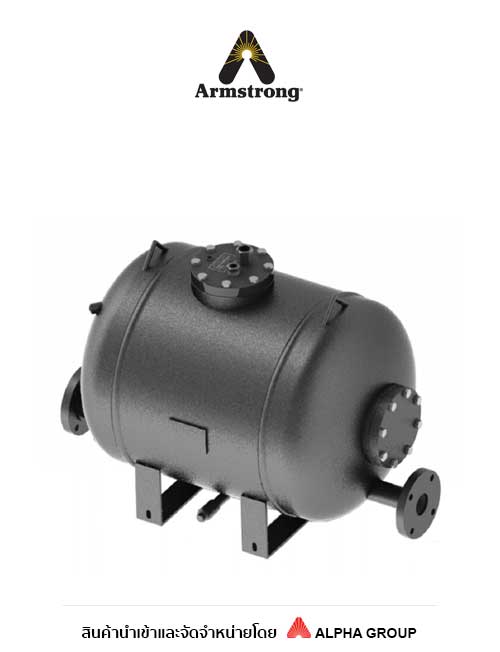

Armstrong Double Duty® 12 (DD-12) Steam Trap/Pump Combination – ปั๊มรวมกับ Steam Trap แบบไม่ใช้ไฟฟ้าสำหรับงานหนัก
Armstrong Double Duty® 12 คือ Steam Trap/Pump Combination ที่ออกแบบมาเพื่อระบายคอนเดนเสทจาก Heat Exchanger และ Coils ในงานอุตสาหกรรมที่หลากหลาย โดยรวมกลไกปั๊มเข้ากับ Steam Trap ในตัวเดียว ตัวเรือนเป็น ASME Section VIII “U” Stamped Carbon Steel Vessel ที่ทนทานสูง พร้อมสปริง Inconel X-750 และภายในสแตนเลสสตีลทั้งหมดเพื่อความทนทานต่อการกัดกร่อนและอายุการใช้งานยาวนาน จุดเด่นสำคัญคือกลไก Pump และ Trap แยกส่วนกัน (Separate Pump and Trap Mechanisms) ทำให้เข้าถึงกลไก Steam Trap เพื่อซ่อมบำรุงได้ง่ายโดยไม่ต้องถอด Cap Assembly ทั้งชุด Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย Armstrong อย่างเป็นทางการในประเทศไทย
หลักการทำงาน
Double Duty® 12 ทำงานโดยแยกกลไก Pump และ Trap ออกจากกันอย่างชัดเจน คอนเดนเสทไหลเข้าสู่ตัวเรือนผ่านทาง Flange Inlet ขนาด 3″ เมื่อระดับของเหลวสูงถึงจุดที่กำหนด กลไกปั๊มจะกระตุ้นให้แรงดัน Motive (ผ่านทาง 1/2″ NPT Motive) เข้าดันคอนเดนเสทออกทาง Flange Outlet ขนาด 3″ โดยผ่าน External Check Valve ที่ Armstrong กำหนด เมื่อระบายของเหลวออกหมดแล้ว วาล์ว Vent ขนาด 1″ NPT จะเปิดเพื่อระบายแรงดันออกก่อนเริ่มวงจรใหม่ โดยที่นั่งวาล์ว Vent และ Motive สามารถถอดเปลี่ยนจากภายนอกได้ (Externally Removable Seats) ช่วยลดเวลาในการบำรุงรักษา
การใช้งานที่เหมาะสม
เหมาะสำหรับงานระบายคอนเดนเสทปริมาณมากจาก Heat Exchanger และ Coils ในระบบอุตสาหกรรมขนาดใหญ่ที่ต้องการทั้งฟังก์ชัน Steam Trap และ Pump ในจุดเดียว โดยเฉพาะระบบที่ต้องการ Capacity สูงถึง 19,900 lb/hr ใช้งานได้ในบ่อพักหรือหลุมที่มีความเสี่ยงน้ำท่วมโดยไม่ต้องกังวลเรื่องไฟฟ้าลัดวงจร เหมาะกับโรงงานที่ต้องการลดเวลาการบำรุงรักษาด้วยกลไกที่เข้าถึงง่ายและแยกส่วนกัน
Product Specifications
| Model | DD-12 |
|---|---|
| Connection Type | 150# ANSI Flanged |
| Maximum Allowable Pressure | 200 psig (14 barg) |
| Maximum Allowable Temperature | 400°F (204°C) |
| Body Material | Carbon Steel |
| Mechanism Material | Stainless Steel with Inconel X-750 Spring |
| Maximum Operating Pressure | 200 psig (14 barg) |
| Maximum Capacity | 19,900 lb/hr (Pumping 9026 kg/h – Trapping 42,184 kg/h) |
| Inlet Connection Size | 3″ (80 mm) |
| Outlet Connection Size | 3″ (80 mm) |
Armstrong Double Duty® 12 (DD-12) คืออะไร แตกต่างจาก DD-6 อย่างไร?
DD-12 คือ Steam Trap/Pump Combination ขนาดใหญ่ที่สุดในซีรีส์ Double Duty รับแรงดันและอุณหภูมิเท่ากับ DD-6 (200 psig @ 400°F) แต่มี Capacity การระบายคอนเดนเสทสูงกว่ามาก (สูงสุด 19,900 lb/hr เทียบกับ 4,800 lb/hr ของ DD-6) และมีขนาดท่อเชื่อมต่อ 3″ ทั้ง Inlet และ Outlet พร้อมกลไก Pump และ Trap ที่แยกส่วนกันเพื่อการบำรุงรักษาที่ง่ายกว่า
DD-12 รับแรงดันและอุณหภูมิได้สูงสุดเท่าไร?
DD-12 มีแรงดันออกแบบและแรงดันใช้งานสูงสุดที่ 200 psig ที่อุณหภูมิ 400°F (14 bar ที่ 204°C) ตัวเรือนเป็น ASME Section VIII “U” Stamped Carbon Steel พร้อมสปริง Inconel X-750 และภายในสแตนเลสสตีลทั้งหมด
จะซื้อ Armstrong Double Duty® 12 (DD-12) ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ Armstrong Double Duty® 12 (DD-12) ได้ที่ Alpha Group ผู้นำเข้าและจัดจำหน่าย Armstrong อย่างเป็นทางการในประเทศไทย ติดต่อสอบถามได้ที่ LINE @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
