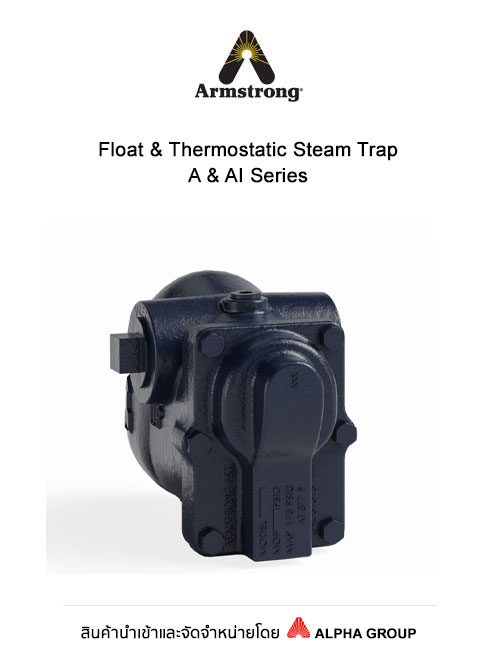

Armstrong A & AI Series Float & Thermostatic Steam Trap Cast Iron สำหรับ Heat Exchange Equipment แรงดันต่ำถึงกลาง
Armstrong A & AI Series Float & Thermostatic (F&T) Steam Trap คือกับดักไอน้ำแบบ Float & Thermostatic สำหรับงานอุตสาหกรรมแรงดันต่ำถึงกลาง 0–175 psig ออกแบบมาเฉพาะสำหรับ Heat Exchange Equipment ที่ต้องการระบาย Air และ Non-condensable Gas ได้รวดเร็วและมีประสิทธิภาพ ด้วย Body และ Cap ทำจาก Cast Iron ASTM A48 Class 30 ที่แข็งแกร่ง Internals ทำจาก Stainless Steel 304 ทั้งหมด และ Thermostatic Air Vent แบบ Balanced-Pressure Phosphor Bronze Bellows ที่ Cage ด้วย Stainless Steel โดยมีให้เลือก 2 รูปแบบการต่อท่อ ได้แก่ Model A แบบ Standard Connection และ Model AI แบบ In-line Connection ที่สะดวกกว่าในการติดตั้ง Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย Armstrong อย่างเป็นทางการในประเทศไทย
หลักการทำงานของ Armstrong A & AI Series Float & Thermostatic Steam Trap
A & AI Series ทำงานด้วยหลักการ Float & Thermostatic สองกลไกร่วมกัน กลไก Float แบบ Stainless Steel ลอยขึ้น-ลงตามระดับ Condensate ที่สะสมในตัว Trap เมื่อ Condensate มากขึ้น Float จะลอยสูงดึง Valve เปิดระบาย Condensate ออกอย่างต่อเนื่อง (Continuous Discharge) ช่วยป้องกัน Water Hammer และไม่ให้ Condensate ค้างในระบบ ส่วนกลไก Thermostatic Air Vent แบบ Balanced-Pressure Phosphor Bronze Bellows จะขยายตัวเมื่ออุณหภูมิสูงขึ้นและปิดก่อนถึงจุดอิ่มตัวของไอน้ำ ทำให้ระบายอากาศและ Non-condensable Gas ออกได้อัตโนมัติตั้งแต่ช่วง Start-up จนถึง Operating Condition ช่วยให้อุปกรณ์ Heat Exchange ทำงานได้เต็มประสิทธิภาพ
การใช้งานที่เหมาะสมของ Armstrong A & AI Series
A & AI Series เหมาะสำหรับระบบไอน้ำแรงดันต่ำถึงกลางในงาน Heat Exchange และการทำความร้อน ได้แก่ Shell & Tube Heat Exchanger และ Plate Heat Exchanger ขนาดเล็กถึงกลาง, ระบบ Coil Heating ในถังเก็บและ Process Vessel, Jacketed Vessel สำหรับอุตสาหกรรมอาหาร เครื่องดื่ม และยา, ระบบ Unit Heater และ Air Handling Unit ในโรงงาน และระบบ Steam Heating ทั่วไปที่ต้องการความเรียบง่ายในการติดตั้งและบำรุงรักษา ทั้งนี้ไม่ควรใช้ Cast Iron Trap ในระบบที่มี Hydraulic Shock หรือ Thermal Shock สูง
ข้อมูลจำเพาะหลัก Armstrong A & AI Series Float & Thermostatic Steam Trap
| รายการ | Model A | Model AI |
|---|---|---|
| แรงดันสูงสุด (Vessel Design) | 175 psig @ 377°F (12 bar @ 191°C) | |
| แรงดันใช้งานสูงสุด | 30 / 75 / 125 / 175 psig (2 / 5 / 8.5 / 12 bar) ตามรุ่นย่อย | |
| ความจุสูงสุด | 8,600 lb/hr (3,900 kg/hr) | |
| วัสดุ Body & Cap | Cast Iron ASTM A48 Class 30 | |
| วัสดุ Internals | Stainless Steel 304 ทั้งหมด | |
| วัสดุ Valve | Stainless Steel 440 | |
| วัสดุ Seat | SS 303 (ASTM A582) / SS 440F สำหรับ 1-1/2″ และ 2″ | |
| Thermostatic Air Vent | Balanced-Pressure Phosphor Bronze Bellows, Caged in SS | |
| การต่อท่อ | Screwed NPT (Option: BSPT) | |
| ขนาดท่อ | 3/4″, 1″, 1-1/4″, 1-1/2″, 2″ (DN20–DN50) | 1/2″, 3/4″, 1″ (DN15–DN25) |
| รูปแบบการต่อท่อ | Standard Connection | In-line Connection |
| การติดตั้ง | Horizontal เท่านั้น | |
| Vacuum Breaker (Option) | 3/8″ และ 1/2″ NPT สูงสุด 150 psig (10 bar) | |
| น้ำหนัก (ตามขนาด) | 8.25–40 lb (3.7–18.1 kg) | 9.75 lb (4.4 kg) |
Armstrong A & AI Series Float & Thermostatic Steam Trap คืออะไร และ Model A ต่างจาก Model AI อย่างไร?
Armstrong A & AI Series คือ Float & Thermostatic Steam Trap แบบ Cast Iron สำหรับงาน Heat Exchange Equipment ที่แรงดันต่ำถึงกลางไม่เกิน 175 psig ความแตกต่างระหว่างสองรุ่นอยู่ที่ลักษณะการต่อท่อ Model A เป็นแบบ Standard Connection ที่ Inlet และ Outlet อยู่คนละด้าน เหมาะกับการติดตั้งในพื้นที่ที่มีระยะห่างระหว่างท่อเพียงพอ มีให้เลือกขนาด 3/4″–2″ ส่วน Model AI เป็นแบบ In-line Connection ที่ Inlet และ Outlet อยู่แนวเดียวกัน ทำให้ติดตั้งง่ายและประหยัดพื้นที่กว่า มีให้เลือกขนาด 1/2″–1″ กลไกภายในของทั้งสองรุ่นเหมือนกันทุกประการ รวมถึง Thermostatic Air Vent ที่ระบาย Air และ Non-condensable Gas ได้รวดเร็วซึ่งเป็นจุดเด่นสำคัญสำหรับงาน Heat Exchange
Armstrong A & AI Series รองรับแรงดันและอุณหภูมิสูงสุดเท่าไร?
Armstrong A & AI Series มีแรงดันสูงสุดตามการออกแบบ Vessel อยู่ที่ 175 psig (12 bar) ที่อุณหภูมิ 377°F (191°C) โดยมีรุ่นย่อยให้เลือกตามแรงดันใช้งานจริง ได้แก่ 30 psig (2 bar), 75 psig (5 bar), 125 psig (8.5 bar) และ 175 psig (12 bar) ความจุสูงสุดของ Series นี้อยู่ที่ 8,600 lb/hr (3,900 kg/hr) ซึ่งเหมาะสำหรับงาน Heat Exchange ขนาดเล็กถึงกลาง หากระบบต้องการแรงดันสูงกว่า 175 psig หรือความจุสูงกว่านี้ ควรพิจารณา Armstrong AIC Series (สูงสุด 465 psig) หรือ JD & KD Series (สูงสุด 300 psig ความจุ 142,000 lb/hr) แทน
ควรเลือก Armstrong A & AI Series รุ่นใด และมีข้อควรระวังอะไรบ้าง?
การเลือกรุ่นที่เหมาะสมพิจารณาจาก 3 ปัจจัยหลัก: (1) แรงดันระบบ เลือกรุ่นย่อย 30, 75, 125 หรือ 175 ให้ตรงกับแรงดันใช้งานจริง (2) ขนาดท่อและรูปแบบการต่อ เลือก Model A (3/4″–2″) หากต้องการ Standard Connection หรือ Model AI (1/2″–1″) หากต้องการ In-line Connection ที่ติดตั้งง่ายกว่า และ (3) ความจำเป็นของ Vacuum Breaker ในระบบ Heating Coil แบบ Modulated Control ข้อควรระวังสำคัญ: Cast Iron Trap ไม่เหมาะกับระบบที่มี Hydraulic Shock หรือ Thermal Shock สูง เช่น ระบบที่มีการ On-Off Steam อย่างรวดเร็ว หากระบบมีลักษณะดังกล่าวควรเลือก Ductile Iron รุ่น AIC หรือ JD & KD แทน ทีมวิศวกรของ Alpha Group พร้อมให้คำแนะนำเพิ่มเติม
จะซื้อ Armstrong A & AI Series Float & Thermostatic Steam Trap ในประเทศไทยได้ที่ไหน?
Armstrong A & AI Series Float & Thermostatic Steam Trap จำหน่ายโดย Alpha Group ผู้นำเข้าและจัดจำหน่าย Armstrong อย่างเป็นทางการในประเทศไทย สามารถติดต่อได้ที่ โทรศัพท์ 0-2792-9333 | LINE Official: @ALPHAGROUP | เว็บไซต์: www.alphagroup.co.th ทีมวิศวกรผู้เชี่ยวชาญพร้อมให้คำปรึกษาด้านเทคนิค เสนอราคา และสนับสนุนการเลือกรุ่นที่เหมาะสมกับระบบของคุณ
