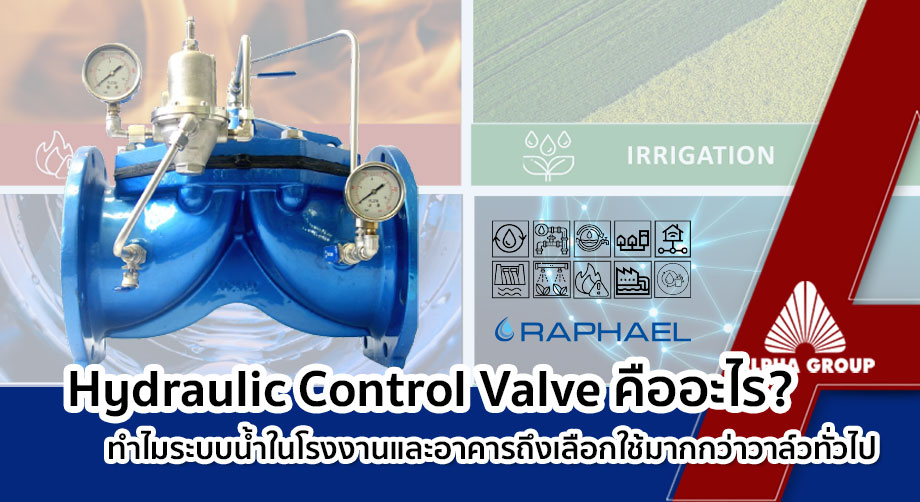

Hydraulic Control Valve คืออะไร? ทำไมระบบน้ำในโรงงานและอาคารถึงเลือกใช้มากกว่าวาล์วทั่วไป

ในระบบท่อน้ำขนาดใหญ่ ไม่ว่าจะเป็นระบบประปา ระบบดับเพลิง ระบบชลประทาน หรือระบบหมุนเวียนน้ำในโรงงานอุตสาหกรรม ปัญหาที่วิศวกรต้องเจอซ้ำ ๆ คือแรงดันน้ำที่ไม่คงที่ อัตราการไหลที่เกินความต้องการ หรือแรงดันกระแทก (Water Hammer) ที่เกิดขึ้นเมื่อปั๊มหยุดทำงานกะทันหัน ปัญหาเหล่านี้ใช้วาล์วเปิด-ปิดธรรมดาแก้ไม่ได้ เพราะวาล์วทั่วไปทำหน้าที่แค่ “เปิด” หรือ “ปิด” แต่ไม่สามารถตอบสนองต่อการเปลี่ยนแปลงของแรงดันหรืออัตราการไหลแบบอัตโนมัติได้

นี่คือเหตุผลที่ระบบน้ำขนาดกลางถึงใหญ่ทั่วโลกเลือกใช้ Hydraulic Control Valve หรือที่เรียกในมาตรฐานอุตสาหกรรมว่า Pilot-Operated Control Valve

Hydraulic Control Valve คืออะไร

Hydraulic Control Valve คือวาล์วควบคุมที่ใช้ แรงดันน้ำในระบบเอง เป็นตัวสั่งการเปิด-ปิดวาล์วหลัก โดยอาศัยชุดไพลอต (Pilot) ขนาดเล็กที่ติดตั้งภายนอกตัววาล์ว คอยตรวจจับแรงดันหรือระดับน้ำ แล้วส่งสัญญาณแรงดันไปควบคุมแผ่นไดอะแฟรมหรือลูกสูบภายในตัววาล์วหลักให้เปิด-ปิดหรือปรับองศาโดยอัตโนมัติ

จุดเด่นสำคัญคือวาล์วชนิดนี้ทำงานได้โดย ไม่ต้องใช้ไฟฟ้าหรือแหล่งพลังงานภายนอก (ยกเว้นรุ่นที่เสริมมอเตอร์ไฟฟ้าเพื่อควบคุมระยะไกล) เพราะใช้พลังงานจากแรงดันน้ำในท่อโดยตรง ทำให้เหมาะกับพื้นที่ห่างไกล จุดที่เข้าถึงไฟฟ้ายาก หรือระบบที่ต้องการความเสถียรสูงแม้ไฟฟ้าดับ

ในระดับมาตรฐานสากล กลุ่มวาล์วประเภทนี้ถูกกำหนดไว้ในมาตรฐาน AWWA C530 (Pilot-Operated Control Valves) ซึ่งครอบคลุมทั้งชนิดลูกสูบ (Piston) และไดอะแฟรม (Diaphragm) สำหรับงานประปาโดยเฉพาะ สะท้อนว่าวาล์วกลุ่มนี้ไม่ใช่อุปกรณ์เสริม แต่เป็นส่วนประกอบมาตรฐานของระบบน้ำสมัยใหม่

สำหรับ Hydraulic Control Valve ซีรีส์ RAF ของ RAPHAEL ที่ Alpha Group จัดจำหน่าย (RAF 60, RAF 70, RAF 80, RAF 30-33) เป็น ชนิดไดอะแฟรม (Diaphragm) ทั้งหมด โดยใช้ไดอะแฟรมจดสิทธิบัตรของ RAPHAEL แทนการใช้สปริงโลหะแบบวาล์วทั่วไป ทำให้ตัววาล์วมีชิ้นส่วนเคลื่อนไหวน้อย ลดจุดสึกหรอ และควบคุมการเปิด-ปิดได้นุ่มนวลแม่นยำกว่า

ฟังก์ชันการควบคุมที่พบบ่อยในงานจริง

Hydraulic Control Valve ไม่ได้มีหน้าที่เดียว แต่สามารถปรับชุดไพลอตให้ทำหน้าที่ต่างกันได้ตามความต้องการของระบบ ฟังก์ชันหลักที่ใช้งานบ่อยในโรงงานและระบบประปาไทย ได้แก่

ควบคุมแรงดันด้านปลายทาง (Pressure Reducing) — ลดแรงดันสูงจากต้นทางให้อยู่ในระดับที่ปลอดภัยและคงที่ก่อนจ่ายเข้าสู่โซนใช้งาน ช่วยลดความเสี่ยงท่อแตกและลดอัตราน้ำสูญเสีย (Non-Revenue Water)
รักษาแรงดันต้นทาง / ระบายแรงดันส่วนเกิน (Pressure Sustaining / Relief) — ป้องกันไม่ให้แรงดันต้นทางตกต่ำเกินไปจนกระทบระบบอื่นที่ใช้แหล่งน้ำเดียวกัน หรือระบายแรงดันส่วนเกินออกเมื่อเกิดแรงดันกระแทก
ควบคุมอัตราการไหล (Flow Rate Control) — จำกัดปริมาณน้ำไม่ให้เกินค่าที่กำหนด ป้องกันปั๊มทำงานหนักเกินพิกัดหรือท่อรับแรงดันเกินกำลัง
ควบคุมระดับน้ำในถัง (Level / Float Control) — เปิด-ปิดการเติมน้ำเข้าถังหรือแทงก์สำรองโดยอัตโนมัติตามระดับน้ำ โดยไม่ต้องพึ่งเซนเซอร์ไฟฟ้า
ควบคุมด้วยระบบไฟฟ้าร่วม (Electric-Assisted Control) — เสริมมอเตอร์ไฟฟ้าเข้ากับชุดไพลอตเดิม เพื่อเปิด-ปิดวาล์วจากระยะไกลหรือเชื่อมกับระบบ SCADA/BMS ของโรงงาน

ทำไมเลือก Hydraulic Control Valve แทนวาล์วมือหมุนหรือวาล์วไฟฟ้าทั่วไป

ข้อได้เปรียบของวาล์วกลุ่มนี้เมื่อเทียบกับวาล์วเปิด-ปิดทั่วไปหรือวาล์วไฟฟ้าล้วน มีอยู่หลายด้าน

ตอบสนองอัตโนมัติแบบเรียลไทม์ — ปรับตัวตามแรงดันหรืออัตราการไหลที่เปลี่ยนแปลงตลอดเวลา โดยไม่ต้องมีคนคอยปรับ
ลดความเสี่ยง Water Hammer — การเปิด-ปิดแบบค่อยเป็นค่อยไปของไดอะแฟรม ช่วยลดแรงดันกระแทกเมื่อปั๊มหยุดทำงานกะทันหันหรือมีการปิดวาล์วปลายทาง ซึ่งเป็นสาเหตุหลักของท่อแตกและปั๊มเสียหาย
ลดน้ำสูญเสียในระบบประปา — งานวิจัยด้านวิศวกรรมทรัพยากรน้ำหลายชิ้นชี้ตรงกันว่า การบริหารแรงดันด้วย Pressure Reducing Valve ที่ตำแหน่งเหมาะสมสามารถลดอัตราน้ำสูญเสีย (NRW) ในโครงข่ายจ่ายน้ำได้อย่างมีนัยสำคัญ เพราะแรงดันที่สูงเกินจำเป็นเป็นตัวเร่งให้จุดรั่วซึมขยายตัวเร็วขึ้น
ทำงานได้แม้ไฟฟ้าดับ — เพราะใช้แรงดันน้ำเป็นพลังงานหลัก จึงเหมาะกับระบบดับเพลิงและระบบสำรองที่ต้องทำงานได้ตลอดเวลา

แนวทางเลือกใช้งานให้เหมาะกับระบบ

ก่อนเลือกรุ่นและขนาดของ Hydraulic Control Valve ควรพิจารณาปัจจัยต่อไปนี้ร่วมกับผู้เชี่ยวชาญด้านวาล์ว

ลักษณะการใช้งาน เช่น ระบบประปา ระบบดับเพลิง ระบบชลประทาน หรือระบบหมุนเวียนน้ำอุตสาหกรรม เพราะแต่ละงานมีข้อกำหนดด้านแรงดันและวัสดุต่างกัน
ช่วงแรงดันใช้งานและแรงดันต่างสูงสุด (Differential Pressure) ของระบบ เพื่อเลือกชนิดไพลอตและสปริงให้ตรงกับสภาพจริง
ขนาดท่อและอัตราการไหลสูงสุด เพื่อป้องกันปัญหาความเร็วน้ำสูงเกินไปจนเกิดการกัดกร่อนหรือเสียงดังในระบบ
ความจำเป็นในการควบคุมระยะไกล ว่าต้องเชื่อมกับระบบ SCADA/BMS หรือควบคุมด้วยกลไกไฮดรอลิกล้วนก็เพียงพอ

RAPHAEL คือใคร และทำไมถึงน่าเชื่อถือ

RAPHAEL Valves Industries (1975) Ltd. คือผู้ผลิตวาล์วควบคุมน้ำจากประเทศอิสราเอล ก่อตั้งขึ้นในปี 1949 และเป็นผู้ผลิตวาล์วควบคุมน้ำรายแรกของอิสราเอล ปัจจุบันเป็นส่วนหนึ่งของ TALIS Group กลุ่มบริษัทด้านโครงสร้างพื้นฐานน้ำระดับสากล ทำให้มีทั้งประสบการณ์การผลิตกว่า 75 ปี และเครือข่ายวิศวกรรม/มาตรฐานคุณภาพระดับกลุ่มบริษัทรองรับอยู่เบื้องหลัง

ด้านคุณภาพ ระบบบริหารจัดการของ RAPHAEL ได้รับการรับรองมาตรฐาน ISO 9001 และวาล์วกลุ่มที่ใช้ในงานระบบดับเพลิงยังผ่านการรับรอง UL, FM, VDS และ LPCB ซึ่งเป็นมาตรฐานสากลด้านความปลอดภัยอัคคีภัยที่ผู้ออกแบบระบบดับเพลิงทั่วโลกใช้อ้างอิง วาล์วทุกตัวต้องผ่านการทดสอบแรงดันในโรงงานของบริษัทเองก่อนส่งมอบทุกล็อตการผลิต

ในเชิงเทคโนโลยี จุดที่ทำให้ RAPHAEL ได้รับการยอมรับในอุตสาหกรรมคือ ไดอะแฟรมจดสิทธิบัตร ที่ออกแบบให้ตัววาล์วหลักมีเพียง 3 ชิ้นส่วนหลัก (Body, Diaphragm, Cover) ไม่มีสปริงโลหะหรือชิ้นส่วนเคลื่อนไหวจมอยู่ในน้ำ ซึ่งช่วยลดจุดสึกหรอและการติดขัดเมื่อใช้งานระยะยาว นอกจากนี้ทีมวิจัยและพัฒนาของ RAPHAEL ยังเป็นผู้พัฒนา ULTRAF PRO ซึ่งเป็นวาล์วควบคุมที่ผนวกเครื่องวัดอัตราการไหลแบบอัลตราโซนิกไว้ในตัวเดียวกันเป็นรายแรกของโลก สะท้อนทิศทาง “Smart Water” ที่ RAPHAEL ผลักดันมาต่อเนื่อง

ทางเลือกจาก RAPHAEL ที่ Alpha Group จัดจำหน่าย

RAPHAEL มีสายผลิตภัณฑ์ Hydraulic Control Valve ที่ครอบคลุมฟังก์ชันหลักข้างต้น โดย Alpha Group จัดจำหน่ายรุ่นดังนี้

RAF 60 — Pressure Reducing Control Valve ควบคุมและลดแรงดันด้านปลายทางให้คงที่
RAF 70 — Flow Rate Control Valve จำกัดอัตราการไหลสูงสุดในระบบ
RAF 80 — Pressure Sustaining Relief Control Valve รักษาแรงดันต้นทางและระบายแรงดันส่วนเกิน
RAF 30-33 — Electric Control Valve เสริมการควบคุมด้วยมอเตอร์ไฟฟ้าสำหรับงานที่ต้องสั่งการระยะไกล

ทีมวิศวกรของ Alpha Group พร้อมช่วยประเมินสภาพระบบหน้างานจริง เพื่อแนะนำรุ่นและขนาดวาล์วที่เหมาะสมที่สุด

คำถามที่พบบ่อย (FAQ)

Hydraulic Control Valve ต่างจาก Solenoid Valve หรือ Motorized Valve อย่างไร
Solenoid Valve และ Motorized Valve ต้องใช้ไฟฟ้าในการเปิด-ปิดโดยตรง ส่วน Hydraulic Control Valve ใช้แรงดันน้ำในระบบเป็นแหล่งพลังงานหลักผ่านชุดไพลอต จึงทำงานต่อได้แม้ไฟฟ้าดับ และเหมาะกับงานที่ต้องควบคุมแรงดันหรืออัตราการไหลแบบละเอียดมากกว่าการเปิด-ปิดแบบ On/Off

วาล์วชนิดนี้ต้องบำรุงรักษาบ่อยแค่ไหน
โดยทั่วไปแนะนำให้ตรวจสอบชุดไพลอตและทำความสะอาดตัวกรองน้ำนำร่อง (Strainer) ตามรอบที่ผู้ผลิตกำหนด หรืออย่างน้อยปีละ 1 ครั้ง เพื่อป้องกันตะกอนอุดตันชุดควบคุม ซึ่งเป็นสาเหตุหลักที่ทำให้วาล์วตอบสนองช้าหรือค้าง

เลือกขนาดวาล์วอย่างไรให้เหมาะกับระบบ
ควรพิจารณาจากอัตราการไหลสูงสุด (ไม่ใช่แค่ขนาดท่อเดิม) ร่วมกับแรงดันต่างสูงสุดที่ต้องการควบคุม การเลือกขนาดใหญ่เกินไปอาจทำให้วาล์วควบคุมได้ไม่ละเอียด ส่วนขนาดเล็กเกินไปจะทำให้เกิดการกัดกร่อนจากความเร็วน้ำสูง

ใช้กับระบบดับเพลิงได้หรือไม่
ได้ และเป็นหนึ่งในการใช้งานหลักของวาล์วกลุ่มนี้ เนื่องจากทำงานได้โดยไม่ต้องพึ่งไฟฟ้า ซึ่งตรงกับข้อกำหนดด้านความปลอดภัยของระบบดับเพลิงที่ต้องพร้อมทำงานตลอดเวลา
