ZOOK RA Series Rupture Disk แผ่นดิสก์ระบายแรงดันชนิด Reverse-Acting

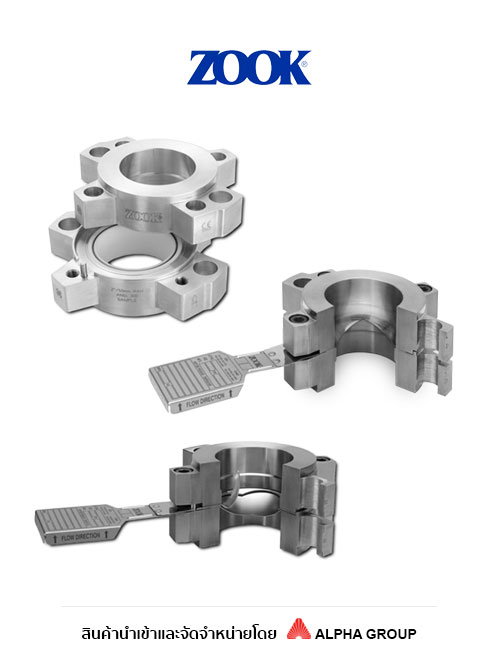

ZOOK RA Series คือ Rupture Disk หรือแผ่นดิสก์ระบายแรงดันชนิด Reverse-Acting โครงสร้างโลหะแท้ทั้งแผ่น ออกแบบให้แตกหรือเปิดออกทันทีเมื่อแรงดันในระบบถึงค่า Burst Pressure ที่กำหนดไว้ เพื่อปกป้องถัง ท่อ หรืออุปกรณ์ในกระบวนการผลิตจากแรงดันส่วนเกินที่อาจเกิดขึ้นเกินกว่าค่าที่ออกแบบไว้ RA Series ใช้งานร่วมกับ Holder ตระกูล RAH ซึ่งเป็น Holder ดีไซน์เดียวที่รองรับแผ่นดิสก์ได้หลายรุ่นในตัวเดียวกัน (RA4, RA6, RA8, RAX) ด้วยเทคโนโลยี Pre-Torque Design ที่ช่วยให้สามารถประกอบแผ่นดิสก์เข้ากับ Holder ได้ล่วงหน้าก่อนการติดตั้งหน้างานจริง และสามารถถอดออกมาตรวจสอบได้โดยไม่กระทบต่อความสมบูรณ์ของซีล ตัวแผ่นดิสก์ออกแบบให้ไม่แตกเป็นเศษ (Non-fragmentation) รองรับอัตราการทำงาน (Operating Ratio) สูงสุดถึง 95% ของค่าต่ำสุดของ Burst Pressure ทนสุญญากาศเต็มรูปแบบโดยไม่ต้องมีตัวรองรับสุญญากาศเพิ่มเติม ใช้งานได้กับของเหลว ก๊าซ และของไหลสองสถานะ (ยกเว้นรุ่น RAX ซึ่งใช้กับก๊าซเท่านั้น) ผลิตจากวัสดุมาตรฐานและวัสดุพิเศษหลากหลายชนิดเพื่อรองรับสภาวะการกัดกร่อนของกระบวนการ พร้อมรองรับมาตรฐาน ASME UD, CE (PED) และ TÜV ตามตัวเลือก Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย ZOOK อย่างเป็นทางการในประเทศไทย
การใช้งานที่เหมาะสม
- ป้องกันแรงดันส่วนเกิน (Overpressure Protection) ในถังปฏิกรณ์ ถังความดัน และระบบท่อของอุตสาหกรรมเคมีและปิโตรเคมี
- ติดตั้งควบคู่กับ Safety Valve (วาล์วนิรภัย) เพื่อป้องกันการรั่วไหลของสารในระบบ ยืดอายุการใช้งาน และลดค่าใช้จ่ายในการบำรุงรักษาของ Safety Valve
- งานที่มีของไหลกัดกร่อนสูง มีความหนืดสูง หรือมีของแข็งปนเปื้อนซึ่งอาจทำให้ Safety Valve ทั่วไปอุดตันหรือรั่วไหล
- ระบบสุญญากาศหรือกระบวนการที่มีการสลับแรงดันบวก-ลบต่อเนื่อง ด้วยรุ่นที่ทนสุญญากาศเต็มรูปแบบโดยไม่ต้องมีตัวรองรับสุญญากาศ
- งานบริการก๊าซแรงดันสูงที่ต้องการแผ่นดิสก์แบบ Cross-scored (รุ่น RAX)
Product Specifications
| รุ่น | ลักษณะดีไซน์ | ช่วง Burst Pressure | สื่อที่ใช้งานได้ |
|---|---|---|---|
| RA4 | Solid Metal, Ultra Low Pressure | 2 – 40 psig (0.14 – 2.76 barg) | ของเหลว, ก๊าซ, สองสถานะ |
| RA6 | Solid Metal, Low Pressure | 12 – 200 psig (0.83 – 13.79 barg) | ของเหลว, ก๊าซ, สองสถานะ |
| RA8 | Solid Metal, Mid Pressure | 26 – 1,000 psig (1.79 – 68.97 barg) | ของเหลว, ก๊าซ, สองสถานะ |
| RAX | Solid Metal Cross-Scored, High Pressure | 27 – 1,480 psig (1.86 – 255.45 barg) | ก๊าซเท่านั้น |
| รายการ | ข้อมูล |
|---|---|
| ขนาด (Nominal Size) | 1″ – 12″ (25 – 300 มม.) |
| วัสดุ Holder มาตรฐาน (RAH) | Carbon Steel (WCB), Stainless Steel (CF3M), Hastelloy (CW12MW) |
| มาตรฐานหน้าแปลน | ANSI 150/300/600, DIN PN10/16/25/40, JIS (ตามคำขอ) |
| Operating Ratio | สูงสุด 95% ของค่าต่ำสุดของ Burst Pressure |
| คุณสมบัติเด่น | Non-fragmentation, ทนสุญญากาศเต็มรูปแบบ, Pre-Torque Holder Design |
| ตัวเลือกเสริม | L (PFA Teflon Liner), BI (Integral Burst Indicator), + (Factory Tested 100%) |
| มาตรฐานรับรอง | ASME UD, CE (PED), TÜV (ตามตัวเลือก) |
ZOOK RA Series Rupture Disk คืออะไร?
ZOOK RA Series คือ Rupture Disk หรือแผ่นดิสก์ระบายแรงดันชนิด Reverse-Acting โครงสร้างโลหะแท้ ออกแบบให้แตกหรือเปิดออกทันทีเมื่อแรงดันในระบบถึงค่า Burst Pressure ที่กำหนดไว้ ทำหน้าที่เป็นอุปกรณ์นิรภัยเพื่อปกป้องถัง ท่อ หรืออุปกรณ์ในกระบวนการผลิตจากแรงดันส่วนเกินที่อาจเกิดขึ้นเกินกว่าค่าที่ออกแบบไว้ ใช้งานร่วมกับ Holder ตระกูล RAH ซึ่งเป็นดีไซน์เดียวที่รองรับแผ่นดิสก์ได้หลายรุ่นในตัวเดียวกัน ด้วยดีไซน์ไม่แตกเป็นเศษ (Non-fragmentation) และรองรับอัตราการทำงานสูงถึง 95% ของค่าต่ำสุดของ Burst Pressure
เลือกรุ่น ZOOK – RA Series Reverse-Acting Rupture Disk อย่างไรให้เหมาะสมกับหน้างาน?
การเลือกรุ่นเริ่มจากค่า Burst Pressure ที่ระบบต้องการ หากเป็นงานแรงดันต่ำมากควรเลือกรุ่น RA4 (2-40 psig) งานแรงดันต่ำเลือกรุ่น RA6 (12-200 psig) งานแรงดันปานกลางถึงสูงเลือกรุ่น RA8 (26-1,000 psig) และงานก๊าซแรงดันสูงมากควรเลือกรุ่น RAX (27-1,480 psig สำหรับก๊าซเท่านั้น) จากนั้นพิจารณาชนิดของสื่อในกระบวนการ (ของเหลว ก๊าซ หรือสองสถานะ) ขนาดท่อ มาตรฐานหน้าแปลนที่ใช้งาน (ANSI, DIN หรือ JIS) และวัสดุที่เหมาะสมกับสภาวะการกัดกร่อนของสารในระบบ ทั้งนี้ควรติดต่อทีมวิศวกรของ Alpha Group เพื่อขอคำแนะนำในการเลือกรุ่นให้สอดคล้องกับสเปกระบบและเงื่อนไขการใช้งานจริง
จะซื้อ ZOOK – RA Series Reverse-Acting Rupture Disk ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ ZOOK RA Series Reverse-Acting Rupture Disk ได้โดยตรงจาก Alpha Group ผู้นำเข้าและจัดจำหน่าย ZOOK อย่างเป็นทางการในประเทศไทย ติดต่อโทร 0-2792-9333 อีเมล sales@alphagroup.co.th หรือ Line: @ALPHAGROUP หรือเยี่ยมชมเว็บไซต์ www.alphagroup.co.th เพื่อขอใบเสนอราคาและคำปรึกษาด้านเทคนิคจากทีมวิศวกรผู้เชี่ยวชาญ
