ZOOK Holders อุปกรณ์ยึดจับแผ่นดิสก์ระบายแรงดัน (Rupture Disk Holder) ภาพรวมผลิตภัณฑ์
ZOOK Holders คืออุปกรณ์ที่ทำงานร่วมกับ Rupture Disk หรือแผ่นดิสก์ระบายแรงดันอย่างแยกกันไม่ได้ โดยทั่วไปประกอบด้วยหน้าแปลนฐาน (Inlet) และหน้าแปลนยึด (Outlet) ที่ผ่านการกลึงอย่างละเอียด เพื่อรองแผ่นดิสก์ไว้ตรงกลางและสร้างซีลแบบโลหะต่อโลหะ (Metal-to-Metal Seal) ที่แน่นสนิท ทำให้แผ่นดิสก์ทำงานได้ตามค่า Burst Pressure ที่ออกแบบไว้อย่างแม่นยำ ZOOK ปฏิวัติตลาดโฮลเดอร์ด้วยการเปิดตัวโฮลเดอร์ตระกูล RAH และ FAH ซึ่งเป็นดีไซน์ Pre-Torque รุ่นใหม่ที่สามารถประกอบแผ่นดิสก์เข้ากับโฮลเดอร์ได้ล่วงหน้าก่อนติดตั้งหน้างานจริง และถอดออกมาตรวจสอบได้โดยไม่กระทบต่อความสมบูรณ์ของซีล นอกจากนี้ยังมีโฮลเดอร์แบบ Insert, Union, Screw Type และ Sanitary Ferrule Quick Release ให้เลือกใช้งานตามชนิดของแผ่นดิสก์และลักษณะการติดตั้ง Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย ZOOK อย่างเป็นทางการในประเทศไทย
การใช้งานที่เหมาะสม
- ใช้งานร่วมกับแผ่นดิสก์ระบายแรงดันทุกประเภทเพื่อสร้างซีลแบบโลหะต่อโลหะที่แน่นสนิทและควบคุมค่า Burst Pressure ให้แม่นยำ
- งานที่ต้องการถอดประกอบตรวจสอบแผ่นดิสก์บ่อยครั้งโดยไม่กระทบซีล ด้วยดีไซน์ Pre-Torque ของ RAH (แผ่นดิสก์ RA Series) และ FAH (แผ่นดิสก์ FA Series)
- งานที่มีสภาวะกัดกร่อนสูงและต้องการปกป้องด้าน Inlet จากสารเคมี ด้วย PTFE Sleeve Holder
- งานที่ต้องการโฮลเดอร์แบบนำกลับมาใช้ใหม่ได้ (Reusable) ผ่านข้อต่อ Union หรือเกลียว ด้วย Union Holder และ Screw-Type
- งานเฉพาะที่ใช้ร่วมกับแผ่นดิสก์รุ่นพิเศษ เช่น SFAZ (UHZ Holder), D Series (Angle Seat Type), RLP Series (RLPI Holder) และ URA Series (URAI Holder)
Product Specifications
| Holder | ประเภท | ใช้งานร่วมกับแผ่นดิสก์ | จุดเด่น |
|---|---|---|---|

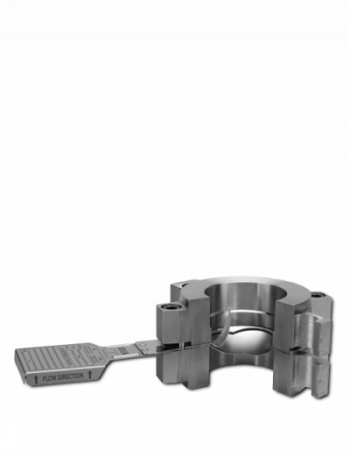

| RAH | Pre-Torque Holder | RA Series (RA4, RA6, RA8, RAX) | ประกอบล่วงหน้าได้ ถอดตรวจสอบได้โดยไม่กระทบซีล |

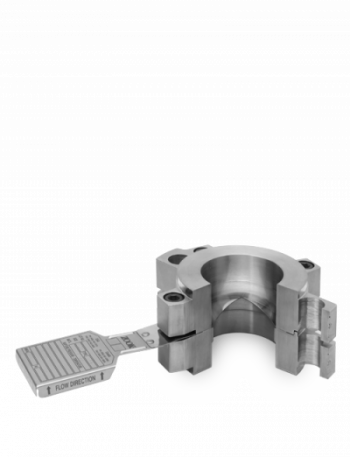

| FAH | Pre-Torque Holder | FA Series (FAC, FAX/SFAZ) | ประกอบล่วงหน้าได้ ถอดตรวจสอบได้โดยไม่กระทบซีล |

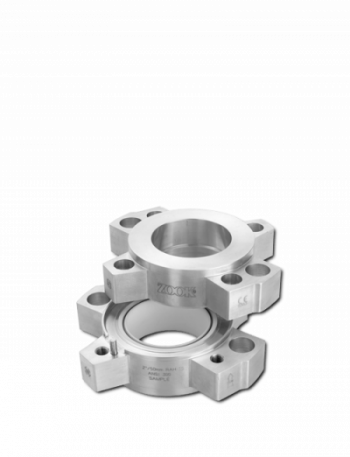

| PTFE Sleeve Holder | Sleeve Holder | แผ่นดิสก์ทั่วไปในงานกัดกร่อน | ใช้ Teflon Encapsulated Viton O-Ring ป้องกันการกัดกร่อนด้าน Inlet |

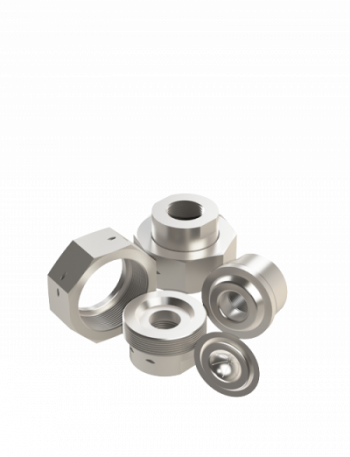

| Union Holder | Reusable / Union Type | แผ่นดิสก์ขนาดเล็กถึงกลาง | ติดตั้งผ่านข้อต่อ Union นำกลับมาใช้ใหม่ได้ |
| UHZ Holder | Insert Type | SFAZ Series (Cross-Scored) | โฮลเดอร์แบบ Insert เฉพาะรุ่น SFAZ |

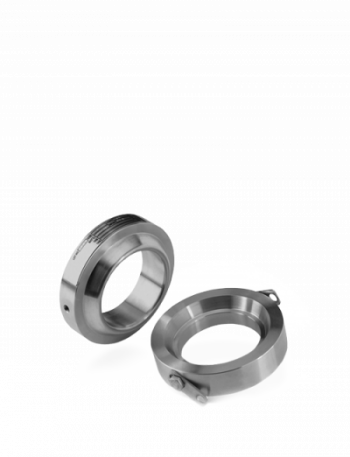

| Angle Seat Type | Insert Type (Bolted) | D Series | โฮลเดอร์แบบ Insert สำหรับแผ่นดิสก์ D Series |
| RLPI Holder | Insert Type | RLP Series | โฮลเดอร์แบบ Insert ออกแบบเฉพาะรุ่น RLP |
| URAI Holder | Insert Type | URA Series | โฮลเดอร์แบบ Insert ออกแบบเฉพาะรุ่น URA |

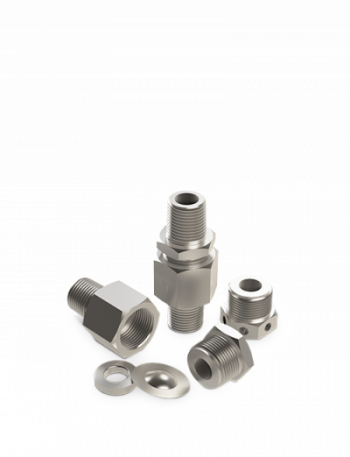

| Screw-Type | Reusable / Screw Type | แผ่นดิสก์ขนาดเล็ก | ติดตั้งผ่านเกลียว นำกลับมาใช้ใหม่ได้ |
| รายการ | ข้อมูล |
|---|---|
| ข้อดีของดีไซน์ Pre-Torque | ประกอบแผ่นดิสก์ล่วงหน้าได้ก่อนติดตั้งหน้างาน, ถอดตรวจสอบได้โดยไม่กระทบซีล, สลัก Pre-Torque ช่วยให้แผ่นดิสก์เข้าที่ (Bite) อย่างถูกต้อง |
| คุณสมบัติเสริมของ RAH/FAH | Locating Pin ป้องกันการใส่แผ่นดิสก์ผิดรุ่น, ลูกศรบอกทิศทางการไหลบนแผ่นดิสก์และโฮลเดอร์, สกรูหัวเกลียวเคลือบ Fluoropolymer ป้องกันสนิมและถอดง่าย, ฝาครอบสกรูโพลีเอทิลีนป้องกันสิ่งสกปรกสะสม |
| วัสดุมาตรฐาน | Carbon Steel (WCB), Stainless Steel (CF3M), Hastelloy (CW12MW) (ตามรุ่น) |
| มาตรฐานหน้าแปลน | ANSI, DIN, JIS (ตามรุ่นและคำขอ) |
ZOOK Holder คืออะไร?
ZOOK Holder คืออุปกรณ์ที่ทำงานร่วมกับ Rupture Disk หรือแผ่นดิสก์ระบายแรงดันอย่างแยกกันไม่ได้ โดยทั่วไปประกอบด้วยหน้าแปลนฐาน (Inlet) และหน้าแปลนยึด (Outlet) ที่ผ่านการกลึงอย่างละเอียด เพื่อรองแผ่นดิสก์ไว้ตรงกลางและสร้างซีลแบบโลหะต่อโลหะที่แน่นสนิท ทำให้แผ่นดิสก์ทำงานได้ตามค่า Burst Pressure ที่ออกแบบไว้อย่างแม่นยำ Holder มีให้เลือกหลายดีไซน์ ได้แก่ Pre-Torque, Insert, Union, Screw Type และ Sanitary Ferrule Quick Release ตามชนิดของแผ่นดิสก์และลักษณะการติดตั้งหน้างาน
เลือก ZOOK Holder อย่างไรให้เหมาะสมกับหน้างาน?
การเลือก Holder เริ่มจากชนิดของแผ่นดิสก์ที่ใช้งาน หากใช้แผ่นดิสก์ RA Series ควรเลือก RAH Holder หากใช้แผ่นดิสก์ FA Series ควรเลือก FAH Holder หากใช้แผ่นดิสก์ SFAZ ควรเลือก UHZ Holder หากใช้แผ่นดิสก์ D Series ควรเลือก Angle Seat Type หากใช้แผ่นดิสก์ RLP หรือ URA Series ควรเลือก RLPI หรือ URAI Holder ตามลำดับ จากนั้นพิจารณาสภาพแวดล้อมการใช้งาน หากมีสารกัดกร่อนสูงควรเพิ่มตัวเลือก PTFE Sleeve ที่ด้าน Inlet และหากต้องการโฮลเดอร์ที่นำกลับมาใช้ใหม่ได้สำหรับท่อขนาดเล็กควรพิจารณา Union Holder หรือ Screw-Type ทั้งนี้ควรติดต่อทีมวิศวกรของ Alpha Group เพื่อขอคำแนะนำในการเลือก Holder ให้ตรงกับรุ่นแผ่นดิสก์และเงื่อนไขการใช้งานจริง
จะซื้อ ZOOK Holder ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ ZOOK Holder ทุกรุ่นได้โดยตรงจาก Alpha Group ผู้นำเข้าและจัดจำหน่าย ZOOK อย่างเป็นทางการในประเทศไทย ติดต่อโทร 0-2792-9333 อีเมล sales@alphagroup.co.th หรือ Line: @ALPHAGROUP หรือเยี่ยมชมเว็บไซต์ www.alphagroup.co.th เพื่อขอใบเสนอราคาและคำปรึกษาด้านเทคนิคจากทีมวิศวกรผู้เชี่ยวชาญ
