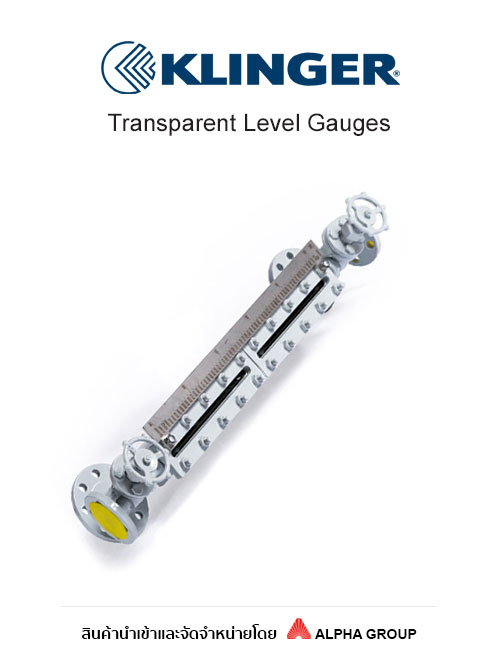

KLINGER Transparent Level Gauge Type T85 / TA120 เกจวัดระดับโปร่งใส แรงดันปานกลางถึงสูง
KLINGER Transparent Level Gauge คือเกจวัดระดับของเหลวชนิดโปร่งใส (Transparent Level Gauge) ที่มองเห็นของเหลวและสีของของเหลวได้โดยตรง มีให้เลือก 2 รุ่นตามระดับแรงดันใช้งาน ได้แก่ Type T85 รองรับแรงดัน PN 160 (85 บาร์) ที่อุณหภูมิไอน้ำอิ่มตัว 298°C ใช้กระจก Transparent Glass Type B และ Type TA120 รองรับแรงดันสูงกว่าที่ PN 250 (120 บาร์) ที่อุณหภูมิไอน้ำอิ่มตัว 323°C ใช้กระจก Transparent Glass Type TA28 ทั้งสองรุ่นผลิตโครงสร้างตามรหัสวัสดุ KLINGER FS/H กระจกเป็นแก้วโบโรซิลิเกตอบเสริมความแข็งแรงด้วยความร้อน พร้อมแผ่นไมก้าป้องกันกระจกและชุดไฟส่องสว่างมาตรฐานกันน้ำ IP65 ตัวเกจหมุนได้รอบ 360° ซีลด้วยวงแหวนข้อต่อ (Joint Ring) และมีลูกบอลนิรภัย (Safety Ball) ทั้งด้านบนและด้านล่างของชุดวาล์วปิดเปิดเพื่อความปลอดภัย รุ่น T85 มีตัวเลือกวาล์วเกจทั้งแบบคอก (Gauge Cock Type DA) และแบบหน้าแปลน (Gauge Valve DVK 2) ส่วนรุ่น TA120 ใช้วาล์วเกจแบบหน้าแปลน DVK 2 เท่านั้น การเชื่อมต่อกับถังหรือหม้อไอน้ำสามารถเลือกใช้หน้าแปลนหรือเกลียวตัวผู้ตามมาตรฐานสากลที่ยอมรับ Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย KLINGER อย่างเป็นทางการในประเทศไทย
การใช้งานที่เหมาะสม
KLINGER Transparent Level Gauge T85 และ TA120 เหมาะสำหรับใช้งานเป็นเกจวัดระดับของเหลวในหม้อไอน้ำและถังปฏิกรณ์ที่ต้องการมองเห็นสีและลักษณะของของเหลวโดยตรง โดย T85 เหมาะกับงานแรงดันปานกลาง (PN 160) ที่ต้องการความยืดหยุ่นในการเลือกวาล์วเกจทั้งแบบคอกและแบบหน้าแปลน รวมถึงรองรับขนาดต่อพ่วงหลายท่อนสำหรับถังสูง ส่วน TA120 เหมาะกับงานแรงดันสูงกว่า (PN 250) ในโรงไฟฟ้าพลังไอน้ำและอุตสาหกรรมหนักที่ต้องการความทนทานสูงกว่า ทั้งสองรุ่นเหมาะกับอุตสาหกรรมเคมี ปิโตรเคมี และโรงงานผลิตที่ต้องเฝ้าระวังระดับของเหลวอย่างปลอดภัย
Product Specifications
| รายการ | Type T85 | Type TA120 |
|---|---|---|
| แรงดันใช้งาน (Nominal Pressure) | PN 160 (85 บาร์) | PN 250 (120 บาร์) |
| อุณหภูมิใช้งาน (ไอน้ำอิ่มตัว) | 298°C | 323°C |
| รหัสวัสดุโครงสร้าง | KLINGER Material Code FS/H | KLINGER Material Code FS/H |
| กระจกเกจ | Transparent Glass Type B (Borosilicate) | Transparent Glass Type TA28 (Borosilicate) |
| แผ่นป้องกันกระจก | Mica Shield Type B | Mica Shield TA28 |
| ไฟส่องสว่าง | Illuminator IP65 | Illuminator IP65 |
| การหมุนตัวเกจ | หมุนได้ 360° | หมุนได้ 360° |
| วาล์วเกจ (End Connection) | Gauge Cock Type DA หรือ Gauge Valve DVK 2 | Gauge Valve DVK 2 |
| น้ำหนักชุดวาล์วเกจ (DN25) | DA ~9.5 กก. / DVK 2 ~44 กก. | DVK 2 ~44 กก. |
| แรงบิดสลักตัวเกจ | 100 Nm (เย็น) / 92 Nm (ใช้งาน) | 300 Nm (เย็น) / 270 Nm (ใช้งาน) |
| ขนาดที่มีจำหน่าย (Gauge Size) | Size II-IX เดี่ยว และต่อพ่วง 2xIV ถึง 8xIX | Size III-IX |
KLINGER T85 และ TA120 ต่างกันอย่างไร ควรเลือกรุ่นไหน?
ทั้งสองรุ่นเป็นเกจวัดระดับชนิดโปร่งใสที่มองเห็นของเหลวได้โดยตรง แต่ T85 รองรับแรงดันต่ำกว่าที่ PN 160 (85 บาร์) ใช้กระจก Type B และมีตัวเลือกวาล์วเกจแบบคอก (DA) ที่น้ำหนักเบาและราคาประหยัดกว่าสำหรับงานแรงดันไม่สูงมาก ส่วน TA120 รองรับแรงดันสูงกว่าที่ PN 250 (120 บาร์) ใช้กระจก Type TA28 ที่ทนแรงดันสูงกว่า และใช้วาล์วเกจแบบหน้าแปลน DVK 2 เพียงอย่างเดียว ควรเลือกตามแรงดันและอุณหภูมิใช้งานจริงของระบบเป็นหลัก
วิธีเลือกขนาดและวาล์วเกจให้เหมาะสมกับงานทำอย่างไร?
ควรพิจารณาจากระยะ Centre-to-Centre Distance (M) ที่ต้องการติดตั้งบนถังหรือหม้อไอน้ำ เทียบกับตารางขนาด Gauge Size ของแต่ละรุ่น สำหรับ T85 สามารถเลือก Size เดี่ยวหรือแบบต่อพ่วงหลายท่อนสำหรับถังสูง และเลือกวาล์วเกจ Type DA หากต้องการน้ำหนักเบา หรือ DVK 2 หากต้องการความแข็งแรงแบบหน้าแปลน ส่วน TA120 ใช้ DVK 2 เท่านั้น แรงดันและอุณหภูมิใช้งานจริงต้องไม่เกินค่าที่ระบุของแต่ละรุ่น หากต้องการคำแนะนำเฉพาะหน้างาน สามารถติดต่อทีมวิศวกรของ Alpha Group เพื่อขอคำปรึกษาได้โดยตรง
จะซื้อ KLINGER Transparent Level Gauge T85/TA120 ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ KLINGER Transparent Level Gauge T85 และ TA120 ได้ที่ Alpha Group ผู้นำเข้าและจัดจำหน่าย KLINGER อย่างเป็นทางการในประเทศไทย ติดต่อสอบถามและขอใบเสนอราคาได้ที่โทร 0-2792-9333 LINE ID: @ALPHAGROUP หรือเว็บไซต์ www.alphagroup.co.th
