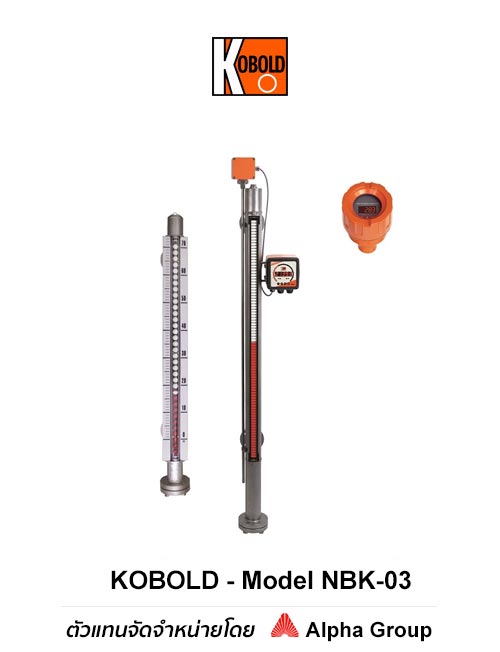

Bypass Level Indicator Model NBK-03 สำหรับวัดระดับของเหลวแบบต่อเนื่องด้วยระบบ Bypass
Bypass Level Indicator Model NBK-03 ของ KOBOLD ใช้สำหรับวัด แสดงผล และเฝ้าติดตามระดับของเหลวแบบต่อเนื่อง โดยติดตั้งท่อ Bypass เข้ากับผนังด้านข้างของถัง ตามหลักการท่อเชื่อมต่อกัน (Law of Communicating Tubes) ระดับของเหลวในท่อ Bypass จะเท่ากับระดับของเหลวในถัง ลูกลอย (Float) ที่ฝังแม่เหล็กวงแหวนไว้ภายในจะเคลื่อนที่ตามระดับของเหลวในท่อ Bypass และส่งผ่านตำแหน่งไปยังชุดแสดงผลภายนอกท่อหรืออุปกรณ์เฝ้าติดตามแบบไม่สัมผัส (Non-Contact)
Bypass Level Indicator Model NBK-03 มีอุปกรณ์แสดงผลและเฝ้าติดตามให้เลือกหลายรูปแบบ ได้แก่ Magnetic Roller/Ball Indicator ซึ่งเมื่อลูกลอยเคลื่อนผ่าน ลูกกลิ้งหรือลูกบอลสีแดง/ขาวจะหมุน 180° รอบแกนของตัวเอง เปลี่ยนจากสีขาวเป็นสีแดงเมื่อระดับสูงขึ้น และจากสีแดงเป็นสีขาวเมื่อระดับลดลง แสดงผลเป็นแนวคอลัมน์สีแดงต่อเนื่องแม้ไฟฟ้าดับ นอกจากนี้ยังสามารถติดตั้ง Transmitter แบบ Chain of Resistors หรือ Magnetostrictive Transducer ภายนอกท่อ Bypass เพื่อส่งสัญญาณมาตรฐาน 4…20 mA ไปยังอุปกรณ์แสดงผลระยะไกล พร้อมรองรับโปรโตคอล HART® เป็นออปชัน และสามารถติดตั้ง Limit Contact แบบ Reed Contact หนึ่งจุดหรือมากกว่าเพื่อใช้ตรวจจับค่าขีดจำกัดหรือควบคุมระดับได้
Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย KOBOLD อย่างเป็นทางการในประเทศไทย
Specifications
| รายการ | รายละเอียด |
|---|---|
| Process Connection | Flange DIN EN1092-1 Type 11 Form B: DN15, DN20, DN25, DN32, DN40, DN50 Flange ASME B16.5 RF-2009: ½”, ¾”, 1″, 1¼”, 1½”, 2″ R-Thread DIN EN 10226-1: ½”, ¾”, 1″, 1¼” NPT ANSI/ASME B1.20.1: ½”, ¾”, 1″, 1¼” Welding Nipple: DN15…DN32 |
| Bypass Tube | Ø60.3 mm, สแตนเลส 1.4571 Gasket: <200°C ใช้ PTFE, ≥200°C ใช้ Klinger SIL® |
| Operating Pressure | PN16 / Class 150 |
| Temperature of Medium | -20…+120°C (POM-Rollers) -40…+400°C (Ceramic Rollers) -104…+200°C (Ball Display) |
| Viscosity | สูงสุด 200 mm²/s มาตรฐาน (Option: สูงสุด 460 mm²/s เฉพาะ NBK-03) |
| Max. Measuring Length | สูงสุด 5,500 mm แบบชิ้นเดียว (ยาวกว่านี้เป็นแบบ 2 ท่อนหรือหลายท่อน) |
| Roller Display RP (สูงสุด 5,500 mm) | วัสดุลูกกลิ้ง: POM กระจกแสดงผล: PMMA โครงยึด: อลูมิเนียมเคลือบสีดำ อุณหภูมิของไหล: -20…+120°C, อุณหภูมิแวดล้อม: -20…+80°C Protection: IP54 |
| Roller Display RK (สูงสุด 5,500 mm) | วัสดุลูกกลิ้ง: Ceramic กระจกแสดงผล: Borosilicate Glass โครงยึด: อลูมิเนียมเคลือบสีดำ อุณหภูมิของไหล: -40…+400°C, อุณหภูมิแวดล้อม: -40…+250°C Protection: IP54 |
| Ball Display Models | KP: PA Ball/PMMA Sight Tube, -20…+80°C, IP66 KM: PA Ball (ทนอุณหภูมิสูง)/PC Sight Tube, -60…+120°C, IP66 KF: เติมน้ำมันซิลิโคน, PC Sight Tube, -105…+120°C, IP66 KG: PA Ball/Borosilicate Glass Sight Tube, -20…+200°C, IP66 (ความยาวสูงสุด 3,800 mm แบบชิ้นเดียว ยกเว้น KG สูงสุด 3,000 mm) |
| Limit Contacts | NBK-R: Bistable Changeover Contact, 60 W/VA 230 VAC/DC 1A, Medium -40…+100°C NBK-RS/RH: Bistable Changeover Contact, NBK-RS -40…+120°C / NBK-RH -40…+350°C, IP67 NBK-RV200NO/NC: Reed Contact, -104…+200°C, Umax 75 VDC/50 VAC, IP65 NBK-RN200NO/NC: NAMUR Contact, -104…+200°C, Umax 15 VDC, IP65 |
| Transmitter Options | Model W: Reed Contact Resistor Chain, 0.7…7 kΩ, สูงสุด 5,500 mm, -40…+200°C (ถึง +400°C พร้อม Option N) Model M: Reed Chain + 2-Wire Transmitter, 4…20 mA, 16…32 VDC, -40…+120°C Model H: Reed Chain + 2-Wire Transmitter, 4…20 mA HART®, -40…+120°C (ถึง +250°C พร้อม Option N) Model T: Magnetostrictive + 4-Wire Transmitter, 4…20 mA, สูงสุด 4,000 mm, ±1 mm Model D/J/I: Magnetostrictive + 2-Wire Transmitter, 4…20 mA (J/I รองรับ HART®), สูงสุด 3,500 mm, ±1 mm |
| ATEX Approval | มีให้เลือก (ดูเอกสารรับรองแยกต่างหาก) |
การใช้งาน/อุตสาหกรรมที่เหมาะสม (Applications)
Bypass Level Indicator Model NBK-03 เหมาะสำหรับใช้งานในถังเก็บของเหลว (Storage Tanks) ถังบนเรือ (Tanks on Ships) ถังกวนผสม (Agitator Vessel) และถังน้ำ (Water Tanks)
Bypass Level Indicator Model NBK-03 ทำงานอย่างไร
Bypass Level Indicator Model NBK-03 ทำงานตามหลักการท่อเชื่อมต่อกัน (Law of Communicating Tubes) โดยติดตั้งท่อ Bypass เข้ากับผนังถัง ระดับของเหลวในท่อ Bypass จะเท่ากับระดับในถัง ลูกลอยที่ฝังแม่เหล็กจะเคลื่อนที่ตามระดับและส่งผ่านตำแหน่งไปยัง Roller หรือ Ball Display แบบไม่สัมผัส แสดงผลเป็นแนวคอลัมน์สีแดงต่อเนื่องได้แม้ไฟฟ้าดับ
Bypass Level Indicator Model NBK-03 มีความยาวการวัดและรองรับความหนืดสูงสุดเท่าใด
Bypass Level Indicator Model NBK-03 วัดความยาวได้สูงสุด 5,500 mm แบบชิ้นเดียว (ยาวกว่านี้ต่อท่อหลายท่อน) รองรับความหนืดของของไหลสูงสุด 200 mm²/s เป็นมาตรฐาน และมีออปชันรองรับความหนืดสูงสุดถึง 460 mm²/s ซึ่งเป็นคุณสมบัติเฉพาะของรุ่น NBK-03 ในตระกูลนี้
หากต้องการสั่งซื้อหรือสอบถามข้อมูลเพิ่มเติมเกี่ยวกับ Bypass Level Indicator Model NBK-03 ต้องทำอย่างไร
Alpha Group ผู้จำหน่ายเครื่องมือวัดและอุปกรณ์อุตสาหกรรมในประเทศไทย ลูกค้าสามารถสอบถามข้อมูลสินค้า ขอใบเสนอราคา หรือปรึกษาการเลือกรุ่นได้ที่ LINE Official Account @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
