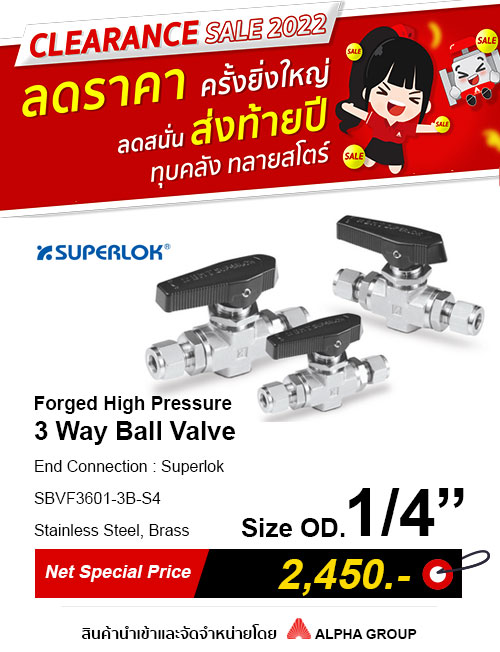

SUPERLOK Forged High Pressure Ball Valve บอลวาล์วแรงดันสูง 316 Stainless Steel (SBVF360 Series)
SUPERLOK Forged High Pressure Ball Valve ซีรีส์ SBVF360 เป็นบอลวาล์วชนิด Forged Body (ขึ้นรูปทึบ) ออกแบบมาสำหรับงานแรงดันและอุณหภูมิสูงเป็นพิเศษ ใช้กลไก Floating Ball Design เปิด-ปิดด้วยการหมุนเพียง 90 องศา ผลิตจากวัสดุ 316 Stainless Steel ดีไซน์กะทัดรัด แรงบิดต่ำ ติดตั้งบนแผงควบคุม (Panel Mountable) ได้ ทิศทางด้ามจับบ่งบอกทิศทางการไหลอย่างชัดเจน มีให้เลือกทั้งแบบ 2 ทาง (Two-Way) และ 3 ทาง (Three-Way) ทุกวาล์วผ่านการทดสอบรั่วซึมด้วยแก๊สไนโตรเจนที่ 1000 psig อัตรารั่วสูงสุดไม่เกิน 0.1 cm³/min
การใช้งานที่เหมาะสม
SUPERLOK Forged Ball Valve SBVF360 เหมาะสำหรับงานเครื่องมือวัดที่ต้องการความทนทานต่อแรงดันและอุณหภูมิสูงเป็นพิเศษ เช่น
- วาล์วเปิด-ปิดแยกระบบ (Isolation) สำหรับสายกระบวนการผลิตที่มีแรงดันสูง
- งานสลับทิศทางการไหลหรือแบ่งสาย (Diverting/Sampling) ด้วยรุ่น 3 ทาง
- งานระบบ Calibration และ Sampling ในห้องแล็บหรือหน้างาน
- งานระบบท่อในอุตสาหกรรมปิโตรเคมี โรงกลั่นน้ำมัน และ Oil & Gas ที่ต้องการวาล์วทนอุณหภูมิสูงถึง 1200°F
- แผงควบคุมเครื่องมือวัด (Instrument Panel) ที่ต้องการติดตั้งแบบ Panel Mount
Product Specifications
*** สินค้าราคาที่แจ้งยังไม่รวม Vat 7% สินค้าจัดราคาพิเศษ รีบด่วนมีจำนวนจำกัด สำหรับโปรโมชั่น Clearance Sale เท่านั้น รุ่นที่ยังมีจำหน่ายมีดังนี้ ***
| รุ่น (Part Number) | ประเภท | ข้อต่อ | Orifice | Cv | วัสดุ | แรงดันใช้งานสูงสุด | อุณหภูมิใช้งานสูงสุด* |
|---|---|---|---|---|---|---|---|
| SBVF3601-S4 | 2 ทาง (Two-Way) | 1/4″ SUPERLOK Tube Fitting (Port 1/2) | 0.165″ (4.2mm) | 0.93 | 316 Stainless Steel | 6000 psig (413 bar) @ 100°F | 1200°F (648°C) |
| SBVF36013-S4 | 3 ทาง (Three-Way) | 1/4″ SUPERLOK Tube Fitting (Port 1/2/3) | 0.165″ (4.2mm) | 0.63 | 316 Stainless Steel | 6000 psig (413 bar)** @ 100°F | 1200°F (648°C) |
*อุณหภูมิใช้งานสูงสุด 1200°F (648°C) เป็นค่าของวัสดุตัวเรือน 316 Stainless Steel ส่วนวัสดุ Seat มาตรฐาน PCTFE ใช้งานได้ถึง 200°F (93°C) เท่านั้น หากต้องการใช้งานที่อุณหภูมิสูงกว่านี้ต้องเลือก Seat แบบ PEEK (ใช้งานได้ถึง 450°F/232°C) กรุณาติดต่อทีมวิศวกรของอัลฟ่ากรุ๊ปเพื่อยืนยันวัสดุ Seat ก่อนสั่งซื้อ
**สำหรับรุ่น 3 ทาง แรงดันใช้งาน 6000 psig ใช้ได้เมื่อ Port 3 เป็นทาง Inlet เท่านั้น หากใช้ Port 1 หรือ Port 2 เป็นทาง Inlet แรงดันใช้งานสูงสุดจะลดลงเหลือ 150 psig (10 bar) @ 100°F
SUPERLOK Forged High Pressure Ball Valve (SBVF360) คืออะไร ต่างจากรุ่น SBV210 อย่างไร?
SBVF360 เป็นบอลวาล์วชนิด Forged Body (ขึ้นรูปทึบ) ออกแบบมาสำหรับงานแรงดันและอุณหภูมิสูงเป็นพิเศษ ทนแรงดันได้ถึง 6000 psig และอุณหภูมิสูงถึง 1200°F มีให้เลือกทั้งแบบ 2 ทางและ 3 ทาง ต่างจากรุ่น SBV210 (Two Piece Type) ที่ออกแบบมาสำหรับงานทั่วไปที่แรงดันไม่เกิน 1000 psig
บอลวาล์ว 2 ทาง กับ 3 ทาง เลือกใช้งานต่างกันอย่างไร?
แบบ 2 ทาง (SBVF3601) เหมาะกับงานเปิด-ปิดสายเดียวทั่วไป ส่วนแบบ 3 ทาง (SBVF36013) เหมาะกับงานสลับทิศทางการไหลหรือแบ่งสายกระบวนการผลิต เช่น Sampling หรือ Calibration ทั้งนี้ควรระวังว่าแรงดันใช้งานของแบบ 3 ทางจะแตกต่างกันตามพอร์ตที่ใช้เป็น Inlet โดยหากใช้ Port 3 เป็น Inlet จะรับแรงดันได้เต็มสเปก แต่หากใช้ Port 1 หรือ Port 2 เป็น Inlet แรงดันใช้งานจะจำกัดอยู่ที่ 150 psig เท่านั้น
รายการ Clearance SALE นี้เหลือรุ่นใดบ้าง?
รุ่นที่ยังมีจำหน่ายในรายการ Clearance SALE นี้มี 2 รุ่น ได้แก่ SBVF3601-S4 (แบบ 2 ทาง) และ SBVF36013-S4 (แบบ 3 ทาง) ข้อต่อ 1/4″ SUPERLOK Tube Fitting วัสดุ 316 Stainless Steel จำนวนจำกัด สินค้าหมดแล้วหมดเลย แนะนำให้ติดต่อสอบถามสต๊อกคงเหลือก่อนสั่งซื้อ
