SUPERLOK Union ข้อต่อตรง Tube Fitting 316 Stainless Steel (SU Series)
SUPERLOK Union คือข้อต่อตรงสำหรับเชื่อมต่อท่อขนาดเดียวกันสองเส้นเข้าด้วยกันให้เป็นแนวเดียวกัน ใช้ดีไซน์ Double Ferrule Compression Fitting ตัวเฟอร์รูลสแตนเลสสองชั้นล็อคท่อได้แน่นหนา ป้องกันการรั่วซึมและการขยับตัวของท่อ ติดตั้งและถอดได้สะดวกรวดเร็วโดยไม่ต้องใช้เครื่องเชื่อมหรือเกลียว ผลิตจากวัสดุ 316 Stainless Steel เหมาะสำหรับงาน Instrumentation, Petrochemical, Power Plant, Oil & Gas, Offshore มีให้เลือกทั้งขนาดท่อระบบนิ้ว (Fractional) และระบบมิลลิเมตร (Metric)
การใช้งานที่เหมาะสม
SUPERLOK Union เหมาะสำหรับงานเดินท่อในระบบเครื่องมือวัดและระบบลมควบคุม เช่น
- เชื่อมต่อท่อขนาดเดียวกันในระบบสายลม (Instrument Air) และระบบสัญญาณควบคุม
- งานเดินท่อในระบบเครื่องมือวัด (Instrumentation Tubing) ที่ต้องการถอด-ประกอบซ้ำได้
- งานระบบ Sampling และ Calibration
- งานระบบท่อในอุตสาหกรรมปิโตรเคมี โรงกลั่นน้ำมัน และ Oil & Gas
- งานแท่นขุดเจาะนอกชายฝั่ง (Offshore) และโรงไฟฟ้า (Power Plant)
Product Specifications
*** สินค้าราคาที่แจ้งยังไม่รวม Vat 7% สินค้าจัดราคาพิเศษ รีบด่วนมีจำนวนจำกัด สำหรับโปรโมชั่น Clearance Sale เท่านั้น ขนาดที่ยังมีจำหน่ายมีดังนี้ ***
| รุ่น (Part No.) | ระบบ | Tube OD | Width Across Flat | ความยาวรวม (L) | วัสดุ |
|---|---|---|---|---|---|
| SU-10 | Fractional (นิ้ว) | 5/8″ (15.9mm) | 15/16″ – 1″ | 52.07 mm | 316 Stainless Steel |
| SU-12 | Fractional (นิ้ว) | 3/4″ (19.1mm) | 1-1/16″ – 1-1/8″ | 53.59 mm | 316 Stainless Steel |
| SU-16 | Fractional (นิ้ว) | 1″ (25.4mm) | 1-3/8″ – 1-1/2″ | 64.77 mm | 316 Stainless Steel |
| SU-10M | Metric (มิลลิเมตร) | 10 mm | 18 – 19 mm | 46.2 mm | 316 Stainless Steel |

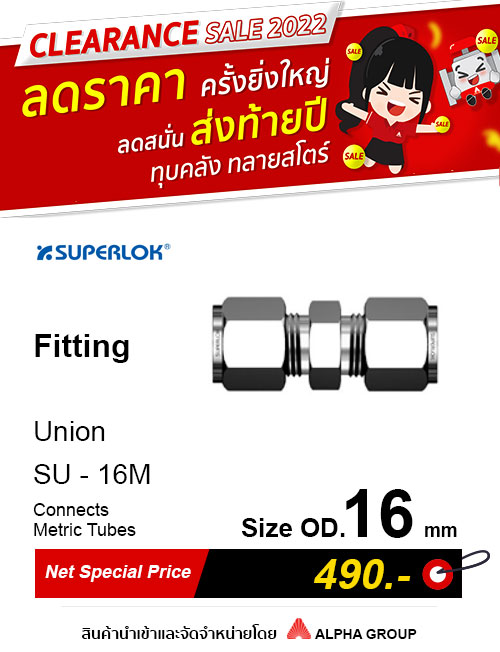

| SU-16M | Metric (มิลลิเมตร) | 16 mm | 24 – 25 mm | 52.0 mm | 316 Stainless Steel |
*ขนาดและมิติเป็นค่าอ้างอิงจากผู้ผลิต อาจเปลี่ยนแปลงได้โดยไม่แจ้งล่วงหน้า กรุณาติดต่อทีมวิศวกรของอัลฟ่ากรุ๊ปเพื่อยืนยันขนาดท่อและแรงดันใช้งานให้ตรงกับระบบของท่านก่อนสั่งซื้อ
Union (ข้อต่อตรง) SUPERLOK คืออะไร ใช้งานอย่างไร?
Union คือข้อต่อ Tube Fitting แบบ Double Ferrule Compression ใช้เชื่อมต่อท่อขนาดเดียวกันสองเส้นเข้าด้วยกันให้เป็นแนวเดียวกัน (Straight Connection) โดยไม่ต้องเชื่อมหรือใช้เกลียว ตัวเฟอร์รูลสแตนเลสสองชั้นล็อคท่อให้แน่นหนาป้องกันการรั่วซึมและการขยับตัว ถอด-ประกอบซ้ำได้สะดวก เหมาะกับงานเดินท่อในระบบเครื่องมือวัดและระบบลมควบคุม
เลือกขนาด Union ที่เหมาะสมอย่างไร?
เลือกตาม Tube OD (เส้นผ่านศูนย์กลางภายนอกของท่อ) ที่ใช้งานให้ตรงกับขนาดท่อจริง โดยมีให้เลือกทั้งระบบนิ้ว (Fractional เช่น SU-10 สำหรับท่อ 5/8″, SU-12 สำหรับท่อ 3/4″, SU-16 สำหรับท่อ 1″) และระบบมิลลิเมตร (Metric เช่น SU-10M สำหรับท่อ 10mm, SU-16M สำหรับท่อ 16mm) ควรเลือกให้ตรงกับระบบท่อที่ใช้อยู่เพื่อไม่ให้เกิดปัญหาขนาดไม่พอดี
รายการ Clearance SALE นี้เหลือขนาดใดบ้าง?
ขนาดที่ยังมีจำหน่ายในรายการ Clearance SALE นี้มี 5 ขนาด ได้แก่ SU-10 (5/8″), SU-12 (3/4″), SU-16 (1″), SU-10M (10mm) และ SU-16M (16mm) วัสดุ 316 Stainless Steel จำนวนจำกัด สินค้าหมดแล้วหมดเลย แนะนำให้ติดต่อสอบถามสต๊อกคงเหลือก่อนสั่งซื้อ
