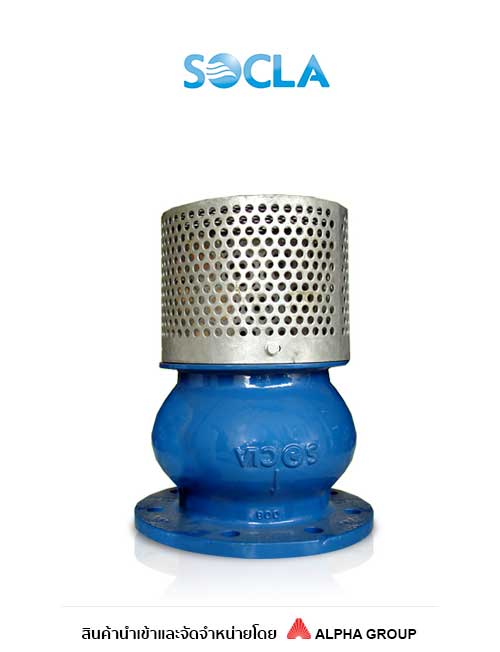

SOCLA Foot Valve with Strainer Type 302 ฟุตวาล์วเหล็กหล่อหน้าแปลนสำหรับระบบสูบน้ำขนาดใหญ่
SOCLA Foot Valve with Strainer Type 302 เป็นฟุตวาล์วพร้อมตะแกรงกรอง ตัวเรือนเหล็กหล่อและตะแกรงกรองเหล็กชุบสังกะสี (Cast Iron Body, Galvanised Steel Strainer) เรตติ้งแรงดัน PN10 เชื่อมต่อด้วยหน้าแปลน ออกแบบมาสำหรับติดตั้งที่ปลายท่อดูดของปั๊มในบ่อน้ำหรือแหล่งน้ำขนาดใหญ่ เพื่อป้องกันน้ำไหลย้อนกลับและกรองสิ่งสกปรกก่อนเข้าสู่ระบบท่อดูด สามารถติดตั้งได้ตั้งแต่แนวนอนจนถึงแนวตั้งไหลขึ้น มี Head Loss ต่ำ ทำงานเงียบ ซีลแน่นหนา ขนาดกะทัดรัด แข็งแรงทนทานเป็นพิเศษ และไม่ก่อให้เกิดการกระแทกของน้ำ (Water Hammer) ระบบปิดวาล์วใช้การนำแกนแบบ Long Back Axial Guiding เพื่อลดระยะการเคลื่อนที่ การปิดผนึกอาศัยซีลแบน (Flat Seal) ร่วมกับสปริงดันกลับ (Return Spring) ตัวเรือน ตัวนำ และหัววาล์วผลิตจากเหล็กหล่อ วงแหวนและก้านวาล์วเป็นบรอนซ์ สปริงเป็นสแตนเลส ซีลเป็นยาง NBR (Nitrile) สกรูเป็นเหล็กชุบแคดเมียม ทนอุณหภูมิใช้งานตั้งแต่ -10°C ถึงสูงสุด 130°C ที่จุดพีค และ 100°C ต่อเนื่อง แรงดันใช้งาน (Service) 10 บาร์ และแรงดันทดสอบ (Testing) 16 บาร์ เหมาะสำหรับใช้งานกับของเหลวใส เชื่อมต่อด้วยหน้าแปลนเจาะรูตามมาตรฐาน PN10, NFE 29206, DIN 2501 และ BS 4504 ครอบคลุมขนาดตั้งแต่ DN50 ถึง DN400
การใช้งานที่เหมาะสม
- ติดตั้งที่ปลายท่อดูดของปั๊มในบ่อน้ำหรือแหล่งน้ำขนาดใหญ่เพื่อป้องกันน้ำไหลย้อนกลับ
- ระบบสูบน้ำขนาดใหญ่ที่ต้องการตะแกรงกรองสิ่งสกปรกก่อนเข้าสู่ท่อดูด
- งานที่ต้องการติดตั้งได้หลายตำแหน่งตั้งแต่แนวนอนถึงแนวตั้งไหลขึ้น
- ระบบชลประทานและระบบสูบส่งน้ำอุตสาหกรรมขนาด DN50 ถึง DN400
Product Specifications
| รายการ | รายละเอียด |
|---|---|
| รุ่น (Type) | 302 – Foot Valve with Strainer, Cast Iron Body |
| ขนาด (Size) | DN50 ถึง DN400 |
| เรตติ้งแรงดัน (Pressure Rating) | PN10 |
| การเชื่อมต่อ (Connection) | หน้าแปลน PN10 ตาม NFE 29206, DIN 2501, BS 4504 |
| แรงดันใช้งาน (Service Pressure) | 10 บาร์ |
| แรงดันทดสอบ (Testing Pressure) | 16 บาร์ |
| ช่วงอุณหภูมิใช้งาน (Temperature Range) | -10°C ถึง 130°C (ที่จุดพีค) / 100°C ต่อเนื่อง |
| วัสดุตัวเรือน/ตัวนำ/หัววาล์ว (Casing/Guide/Head Valve) | Cast Iron (FGL250/GG25) |
| วัสดุวงแหวน/ก้านวาล์ว (Ring/Stem Valve) | Bronze |
| วัสดุสปริง (Spring) | Stainless Steel |
| วัสดุซีล (Seal) | NBR (Nitrile) |
| วัสดุตะแกรงกรอง (Strainer) | Galvanised Steel |
| ของไหลที่ใช้งานได้ (Mediums) | ของเหลวใส |
SOCLA Foot Valve Type 302 คืออะไร?
SOCLA Foot Valve with Strainer Type 302 คือฟุตวาล์วพร้อมตะแกรงกรอง ตัวเรือนเหล็กหล่อเชื่อมต่อด้วยหน้าแปลน ติดตั้งที่ปลายท่อดูดของปั๊มในบ่อน้ำหรือแหล่งน้ำขนาดใหญ่ ทำหน้าที่ป้องกันน้ำไหลย้อนกลับและกรองสิ่งสกปรก เหมาะสำหรับระบบสูบน้ำและชลประทานขนาด DN50 ถึง DN400
วิธีเลือกรุ่น Foot Valve Type 302 ที่เหมาะสม
ควรพิจารณาขนาดท่อดูด (DN50 ถึง DN400) ให้ตรงกับปั๊มที่ใช้งาน ตรวจสอบค่า Kv และ Head Loss จากกราฟให้เหมาะกับอัตราการไหลจริง ตำแหน่งการติดตั้งที่ต้องการ (แนวนอนถึงแนวตั้งไหลขึ้น) และยืนยันว่าอุณหภูมิใช้งานไม่เกิน 130°C ที่จุดพีค
จะซื้อ SOCLA Foot Valve Type 302 ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ SOCLA Foot Valve with Strainer Type 302 ได้ที่ Alpha Group ผู้จำหน่ายวาล์วอุตสาหกรรมในประเทศไทย ลูกค้าสามารถสอบถามข้อมูลสินค้า ขอใบเสนอราคา หรือปรึกษาการเลือกรุ่นได้ที่ LINE Official Account @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
