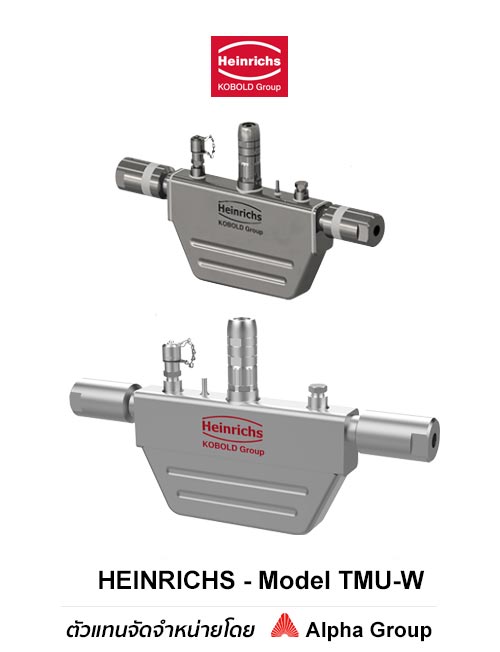

Coriolis Mass Flowmeter Model TMU-W/UMC4 สำหรับสถานีเติมก๊าซไฮโดรเจน (Hydrogen Dispensing Units)
Coriolis Mass Flowmeter Model TMU-W/UMC4 เป็นเครื่องวัดอัตราการไหลเชิงมวลระบบ Coriolis ที่ออกแบบขึ้นมาโดยเฉพาะสำหรับงาน Hydrogen Filling Applications ที่สถานีเติมก๊าซไฮโดรเจน (Dispensing Stations) ซึ่งในกระบวนการเติมก๊าซจำเป็นต้องอาศัยความเสถียรของจุดศูนย์ (Zero Point Stability) และความเสถียรในระยะยาว (Long-Term Stability) ที่สูงเป็นพิเศษ Coriolis Mass Flowmeter Model TMU-W/UMC4 จึงถูกออกแบบด้วยวัสดุพิเศษและวิธีการทางวิศวกรรมขั้นสูง เช่น FEM, CFD และ FSI เพื่อให้ได้ความเสถียรและความแม่นยำในการวัดสูงสุดแก่ผู้ใช้งาน
Coriolis Mass Flowmeter Model TMU-W/UMC4 รุ่น TMU-W004 รองรับอัตราการไหลสูงสุด 4 kg/min ของก๊าซไฮโดรเจน (H2) ที่ความดันใช้งานปกติ (Pnom) สูงถึง 1000 bar ใช้งานร่วมกับ Transmitter รุ่น UMC4 ที่มีสัญญาณเอาต์พุต Analog 2 ช่อง 4-20 mA พร้อม HART®, เอาต์พุต Pulse/Frequency และเอาต์พุต Status ผ่านมาตรฐาน OIML-CS R139-2018 ที่ระดับ Accuracy Class 1.5
Specifications
| รายการ | รายละเอียด |
|---|---|
| Measuring Principle | Coriolis Principle ออกแบบเฉพาะสำหรับงาน Hydrogen Filling/Dispensing ที่ต้องการ Zero Point Stability และ Long-Term Stability สูงเป็นพิเศษ ใช้วิธีออกแบบทางวิศวกรรมขั้นสูง เช่น FEM, CFD และ FSI |
| Measuring Range | รุ่น TMU-W004: สูงสุด 4 kg/min H2 (Pnom 1000 bar) |
| Connection | มาตรฐาน: 6MF 9/16-18 UNF ตัวเลือกเสริม: ½” NPT Female หรือ Hofer 7⁄8″ |
| Material | Wetted Parts: สเตนเลส 316 TI (1.4571) Sensor Housing: สเตนเลส 1.4301 |
| Output Signal / Accessory | Transmitter UMC4: Analog Output 2x 4-20 mA พร้อม HART® (แบบ Passive, Standard หรือ Ex “i”) Pulse Output (หรือ Frequency Output): แบบ Passive ผ่าน Optocoupler, Frequency Output สูงสุด 1 kHz Status Output: แบบ Passive ผ่าน Optocoupler (มี Option Second Pulse Output เฟสต่าง 90°) Communication: HART® |
| p max | รุ่น TMU-W004: 1000 bar (ที่ 20°C) Pressure Loss ที่ Qmax: ประมาณ 15 bar (สูงสุด, ±10%) |
| t max | Process Temperature: -40…+100°C (สำหรับ H2 Dispensers: -40…+55°C) Ambient Temperature (Sensor และ Transmitter): -40…+55°C |
| Accuracy | Gas: ±0.5% ของอัตราการไหลจริง ± ZP Stability ผ่านมาตรฐาน OIML-CS R139-2018 Accuracy Class 1.5 |
| Protection | Sensor: IP67 (EN60529) Transmitter: IP68 (EN60529) |
| Option | Explosion Proof: – Sensor: II 1G Ex ia IIC T6..T5 Ga – Transmitter: II 2G Ex d [ia Ga] IIC T3-T4 Gb (Protection Class Terminal Compartment Ex d) CE-Marking: EMC-Guideline 2014/30/EU, DIN EN61000-6-2:2011 (Immunity), DIN EN61000-6-3:2011 (Emission), Ex-Guideline 2014/34/EU น้ำหนัก: Sensor 2.8 kg / Transmitter (UMC4) 4.5 kg |
การใช้งาน/อุตสาหกรรมที่เหมาะสม (Applications)
Coriolis Mass Flowmeter Model TMU-W/UMC4 ถูกพัฒนาขึ้นโดยเฉพาะสำหรับงาน Hydrogen Filling Applications ที่สถานีเติมก๊าซไฮโดรเจน (Hydrogen Dispensing Stations) ซึ่งต้องการความเสถียรของจุดศูนย์และความเสถียรในระยะยาวสูงเป็นพิเศษระหว่างกระบวนการเติมก๊าซ (Fueling Process) เหมาะสำหรับผู้ประกอบการสถานีเติมก๊าซไฮโดรเจนที่ต้องการเครื่องมือวัดที่มีความแม่นยำสูงและผ่านมาตรฐานสากลด้านการวัดปริมาณเชิงพาณิชย์
Coriolis Mass Flowmeter Model TMU-W/UMC4 เหมาะกับงานประเภทใด
Coriolis Mass Flowmeter Model TMU-W/UMC4 ถูกออกแบบมาโดยเฉพาะสำหรับงาน Hydrogen Filling Applications ที่สถานีเติมก๊าซไฮโดรเจน (Hydrogen Dispensing Units) รองรับแรงดันใช้งานสูงสุดถึง 1000 bar และวัดอัตราการไหลของก๊าซไฮโดรเจนได้สูงสุด 4 kg/min โดยมีความเสถียรของจุดศูนย์และความเสถียรในระยะยาวสูงเป็นพิเศษ
Coriolis Mass Flowmeter Model TMU-W/UMC4 มีความแม่นยำเท่าใด
Coriolis Mass Flowmeter Model TMU-W/UMC4 วัดก๊าซได้ด้วยความแม่นยำ ±0.5% ของอัตราการไหลจริง ± ZP Stability และผ่านมาตรฐาน OIML-CS R139-2018 ที่ระดับ Accuracy Class 1.5 ซึ่งเป็นมาตรฐานสากลสำหรับการวัดปริมาณเชิงพาณิชย์ในสถานีเติมก๊าซไฮโดรเจน
หากต้องการสั่งซื้อหรือสอบถามข้อมูลเพิ่มเติมเกี่ยวกับ Coriolis Mass Flowmeter Model TMU-W/UMC4 ต้องทำอย่างไร
Alpha Group ผู้จำหน่ายเครื่องมือวัดและอุปกรณ์อุตสาหกรรมในประเทศไทย ลูกค้าสามารถสอบถามข้อมูลสินค้า ขอใบเสนอราคา หรือปรึกษาการเลือกรุ่นได้ที่ LINE Official Account @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
