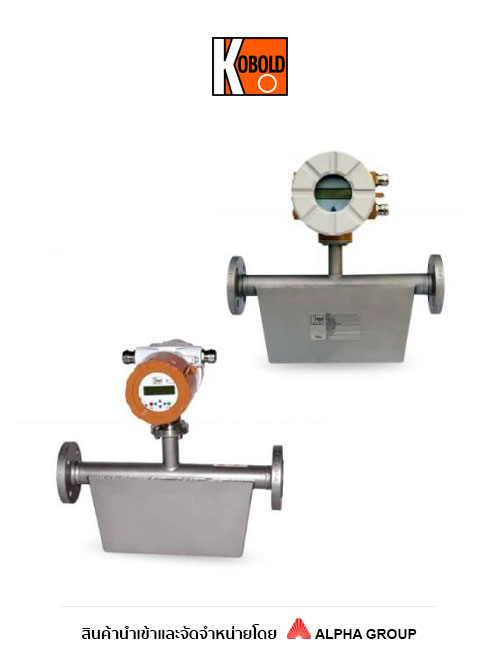

Coriolis Mass Flow Meter Model TMU สำหรับของเหลวและก๊าซ
Coriolis Mass Flow Meter Model TMU ทำงานด้วยหลักการ Coriolis Principle เพื่อวัดอัตราการไหลเชิงมวล (Mass Flow) ได้โดยตรง ตัวเซนเซอร์มีท่อวัดคู่ขนาน (Dual-Bent Tubes) ที่ถูกกระตุ้นให้สั่นที่ความถี่เรโซแนนซ์อย่างต่อเนื่อง เมื่อของไหลหรือก๊าซไหลผ่านท่อ โมเมนตัมของการไหลร่วมกับปรากฏการณ์ Coriolis จะทำให้ท่อวัดเกิดการเบี่ยงเบนและบิดตัวออกนอกเฟสระหว่างท่อขาเข้าและขาออก ตัวแปลงสัญญาณ UMC จะตรวจจับและประมวลผลค่าการเบี่ยงเฟสนี้ให้เป็นสัญญาณเชิงเส้นที่เป็นสัดส่วนกับอัตราการไหลเชิงมวล พร้อมทั้งวัดความหนาแน่นและอุณหภูมิของของไหลพร้อมกัน และคำนวณปริมาตรการไหล (Volumetric Flow) เพิ่มเติมจากค่าดังกล่าว ตัวเครื่องออกแบบให้มีน้ำหนักเบาและกะทัดรัดเป็นพิเศษ ทนทานต่อแรงสั่นสะเทือนภายนอกและแรงเค้นจากท่อ (Pipeline Induced Stresses) TMU Series มีให้เลือกทั้งแบบตัวแปลงสัญญาณติดตั้งบนเซนเซอร์โดยตรงหรือแยกติดตั้งระยะไกล (Remote Mounted) สามารถใช้วัดของเหลวหรือก๊าซได้เกือบทุกชนิด เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่น การจ่ายสารแบบแม่นยำ (Precise Dosing) และงานขนถ่ายสาร (Loading/Unloading) โดยมีการรับรองสำหรับการใช้งานด้าน Custody Transfer (Fiscal Metering) ตามมาตรฐาน OIML ให้เลือกด้วย
Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย KOBOLD อย่างเป็นทางการในประเทศไทย
Specifications
| รายการ | รายละเอียด |
|---|---|
| Measuring Principle | Coriolis Principle: ท่อวัดคู่ขนาน (Dual-Bent Tubes) สั่นที่ความถี่เรโซแนนซ์ วัดอัตราการไหลเชิงมวลโดยตรงจากการเบี่ยงเฟสของท่อ พร้อมวัดความหนาแน่นและอุณหภูมิ และคำนวณปริมาตรการไหลเพิ่มเติม |
| Measuring Range | ตั้งแต่ 60 kg/h ถึง 2,200 t/h ขึ้นอยู่กับขนาดรุ่น TMU-x008 ถึง TMU-x300 (มี Min./Max./Nominal Flow ตามตาราง Measuring Ranges ในเอกสาร Datasheet) |
| Connection | Threaded Connection แบบ G หรือ NPT; หน้าแปลนตามมาตรฐาน DIN EN 1092, ASME B16.5, JIS, DIN 2512: DN10…DN400, ½”…14″ Class 150/300 (Special Connection ตามคำขอ) |
| Material | ท่อวัด/Splitter/หน้าแปลน (Wetted Parts): สเตนเลส 1.4404 (316L) / 1.4571 (316Ti), Hastelloy® C-22, Tantalum (อื่นๆ ตามคำขอ) Sensor Containment: สเตนเลส 1.4301 (304L) ตัวเรือน: สเตนเลส 1.4301 (304) (ถึงรุ่น TMU-x040), St 37.2 / 1.4301 (304) (ตั้งแต่รุ่น TMU-x050) |
| Output Signal / Accessory | 2x Analogue Output 0(4)-20 mA (มี/ไม่มี HART®), Binary Output (Contacts), Pulse Output ปรับได้ 0.1…2000 ms, Frequency Output สูงสุด 1 kHz, Status Output (Forward/Reverse Flow, MIN/MAX Flow Rate, MIN/MAX Density, MIN/MAX Temperature, Alarm) Communication: HART®, Profibus®-PA, Fieldbus® Foundation™, Modbus RTU (RS485) |
| p max | PN40, ASME Class 150/300 (แรงดันสูงกว่านี้ได้ตามคำขอ; แรงดันใช้งานจริงขึ้นอยู่กับขนาดเซนเซอร์) |
| t max | Process Temperature (Sensor): -50…+260 °C Ambient Temperature (Sensor): -40…+80 °C Ambient Temperature (Transmitter): -20…+60 °C (มาตรฐาน), -20…+80 °C (รุ่นพิเศษ) |
| Accuracy | Liquid: ±0.1% ของค่าที่อ่าน ±Zero Point Stability (ถึงรุ่น TMU-x050), ±0.15% (ตั้งแต่รุ่น TMU-x080 ขึ้นไป) Gas: ±0.5% ของค่าที่อ่าน ±Zero Point Stability Density (Liquid): ±0.005 g/cm³ (มาตรฐาน), ±0.001-0.002 g/cm³ (Special Calibration) Volume: ±0.2% ของค่าที่อ่าน ±Zero Point Stability |
| Protection | Sensor: IP66/67/68 (EN60529) / NEMA 6 Transmitter UMC3/UMC4: IP68 (EN60529) |
| Option | Transmitter UMC3 หรือ UMC4 (ติดตั้งบนเซนเซอร์โดยตรงหรือแยกติดตั้งระยะไกล) Heating Plate (ถึง TMU-x050) หรือ Heating Loop (ตั้งแต่ TMU-x080) มาตรฐานการรับรองเซนเซอร์: NEPSI Ex ia IIC T6-T2 Ga/Gb, CSA Class I Zone 0/Div1+2 AEx ia IIC T5-T2 Ga/Gb, KCS (Korea) Ex ia IIC T6-T2 Ga/Gb, ATEX/IECEx II 1/2G Ex ia IIC T6-T2 Ga/Gb, Ships Approval DNV/ABS การรับรอง Custody Transfer: OIML R117 (UMC3), OIML R139 (UMC4 ร่วมกับ TMU-W) |
การใช้งาน/อุตสาหกรรมที่เหมาะสม (Applications)
Coriolis Mass Flow Meter Model TMU เหมาะสำหรับใช้งานในอุตสาหกรรมเคมี (Chemical Industry) อุตสาหกรรมปิโตรเคมี (Petrochemical Industry) อุตสาหกรรมน้ำมันและก๊าซ (Oil and Gas Industry) อุตสาหกรรมอาหาร (Food Industry) และอุตสาหกรรมยา (Pharmaceutical Industry) รวมถึงงานที่ต้องการความแม่นยำสูง เช่น การจ่ายสารแบบแม่นยำ (Precise Dosing) และงานขนถ่ายสารในกระบวนการโหลด/อันโหลด (Loading/Unloading)
Coriolis Mass Flow Meter Model TMU ทำงานด้วยหลักการอะไร
Coriolis Mass Flow Meter Model TMU ทำงานด้วยหลักการ Coriolis Principle โดยท่อวัดคู่ขนานภายในเซนเซอร์จะถูกกระตุ้นให้สั่นที่ความถี่เรโซแนนซ์อย่างต่อเนื่อง เมื่อของไหลหรือก๊าซไหลผ่านท่อ โมเมนตัมของการไหลร่วมกับปรากฏการณ์ Coriolis จะทำให้ท่อเกิดการบิดตัวออกนอกเฟสระหว่างขาเข้าและขาออก ตัวแปลงสัญญาณ UMC จะตรวจจับค่าการเบี่ยงเฟสนี้และแปลงเป็นสัญญาณเชิงเส้นที่เป็นสัดส่วนกับอัตราการไหลเชิงมวลโดยตรง
Coriolis Mass Flow Meter Model TMU มีความแม่นยำเท่าใด
Coriolis Mass Flow Meter Model TMU มีความแม่นยำในการวัดของเหลว ±0.1% ของค่าที่อ่าน ±Zero Point Stability สำหรับรุ่นถึง TMU-x050 และ ±0.15% สำหรับรุ่นตั้งแต่ TMU-x080 ขึ้นไป ส่วนการวัดก๊าซมีความแม่นยำ ±0.5% ของค่าที่อ่าน ±Zero Point Stability
หากต้องการสั่งซื้อหรือสอบถามข้อมูลเพิ่มเติมเกี่ยวกับ Coriolis Mass Flow Meter Model TMU ต้องทำอย่างไร
Alpha Group ผู้จำหน่ายเครื่องมือวัดและอุปกรณ์อุตสาหกรรมในประเทศไทย ลูกค้าสามารถสอบถามข้อมูลสินค้า ขอใบเสนอราคา หรือปรึกษาการเลือกรุ่นได้ที่ LINE Official Account @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
