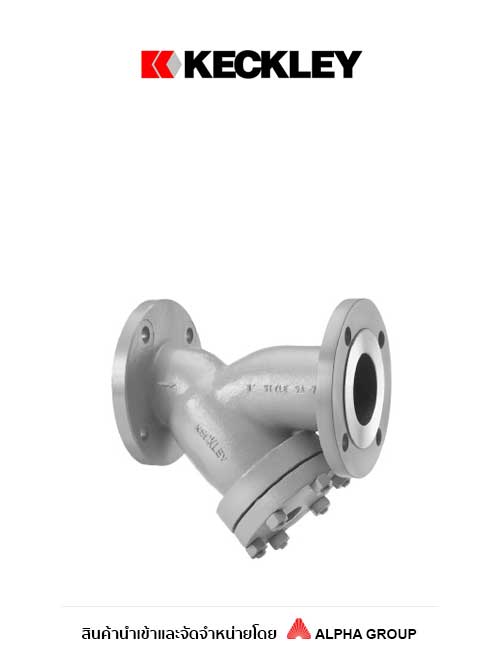

KECKLEY Y-Strainer Type SA-7 ตัวกรองเหล็กหล่อคาร์บอนสตีลสำหรับระบบท่ออุตสาหกรรม
KECKLEY Y-Strainer Type SA-7 เป็นตัวกรองแบบวาย (Y-Strainer) ผลิตจากเหล็กหล่อคาร์บอนสตีล (Cast Carbon Steel) ออกแบบมาเพื่อป้องกันสิ่งแปลกปลอมในระบบท่อที่ใช้งานกับไอน้ำ น้ำ น้ำมัน หรือก๊าซ ตัวเรือนและฝาครอบผลิตจาก Carbon Steel ASTM 216 Grade WCB ตะแกรงกรองเป็นสแตนเลส 304 ปะเก็นชนิด Spiral Wound Stainless Steel 304 และสลักเกลียวยึดฝาเป็น Carbon Steel ASTM 193 Grade B7 เชื่อมต่อแบบหน้าแปลน (Flange) มีให้เลือกทั้งเรตติ้ง 150# และ 300# ครอบคลุมขนาดตั้งแต่ 1/2″ ถึง 14″ (15-350 มม.) รับแรงดันไอน้ำได้สูงสุด 300 PSI ที่อุณหภูมิ 838°F (448°C) ในรุ่น 300# และรับแรงดัน W.O.G. (Water/Oil/Gas) ได้สูงสุด 740 PSI ที่อุณหภูมิห้อง เหมาะสำหรับติดตั้งป้องกันปั๊ม วาล์ว และอุปกรณ์ปลายทางจากตะกอนและสิ่งสกปรกในระบบ มีอุปกรณ์เสริม Blow-off Plug (Carbon Steel ASTM A105) สำหรับระบายตะกอนที่สะสมโดยไม่ต้องถอดฝาตะแกรง และสามารถเลือกวัสดุตัวเรือนทางเลือกอื่นได้ เช่น LCB, WC6 และ WC9 ตามความเหมาะสมกับของไหลและอุณหภูมิใช้งาน
การใช้งานที่เหมาะสม
- ป้องกันสิ่งแปลกปลอมในระบบท่อไอน้ำ น้ำ น้ำมัน และก๊าซในโรงงานอุตสาหกรรม
- ติดตั้งก่อนปั๊ม วาล์วควบคุม หรืออุปกรณ์ปลายทางที่ต้องการป้องกันความเสียหายจากตะกอน
- งานที่ต้องการเรตติ้งแรงดันสูงถึง 300# และทนอุณหภูมิไอน้ำสูงถึง 448°C
- ระบบขนาดใหญ่ที่ต้องการตัวกรองขนาด 1/2″ ถึง 14″ เชื่อมต่อแบบหน้าแปลน
Product Specifications
| รายการ | รายละเอียด |
|---|---|
| รุ่น (Type) | SA-7 – Cast Carbon Steel Y-Strainer |
| ขนาด (Size) | 1/2″ ถึง 14″ (15 มม. ถึง 350 มม.) |
| การเชื่อมต่อ (Connection) | หน้าแปลน 150# หรือ 300# R.F. & D. (Flange) |
| แรงดันไอน้ำสูงสุด (Steam – 150#) | 150 PSI @ 565°F (1035 kPa @ 296°C) |
| แรงดัน W.O.G. สูงสุด (150#) | 285 PSI @ 100°F (1966 kPa @ 38°C) |
| แรงดันไอน้ำสูงสุด (Steam – 300#) | 300 PSI @ 838°F (2069 kPa @ 448°C) |
| แรงดัน W.O.G. สูงสุด (300#) | 740 PSI @ 100°F (5104 kPa @ 38°C) |
| วัสดุตัวเรือน/ฝาครอบ (Body/Cover) | Carbon Steel ASTM 216 Grade WCB (ทางเลือก: LCB, WC6, WC9) |
| วัสดุตะแกรงกรอง (Screen) | Stainless Steel 304 |
| วัสดุปะเก็น (Gasket) | Spiral Wound Stainless Steel 304 |
| วัสดุสลักเกลียว (Cap Screw) | Carbon Steel ASTM 193 Grade B7 |
| อุปกรณ์เสริม (Optional) | Blow-off Plug, Carbon Steel (ASTM A105) |
KECKLEY Y-Strainer Type SA-7 คืออะไร?
KECKLEY Y-Strainer Type SA-7 คือตัวกรองแบบวายที่ผลิตจากเหล็กหล่อคาร์บอนสตีล ติดตั้งบนแนวท่อเพื่อดักจับสิ่งแปลกปลอมและตะกอนในของไหล เช่น ไอน้ำ น้ำ น้ำมัน หรือก๊าซ ก่อนไหลเข้าสู่ปั๊มหรืออุปกรณ์ปลายทาง เชื่อมต่อแบบหน้าแปลนขนาด 1/2″ ถึง 14″ รองรับแรงดันสูงถึงเรตติ้ง 300#
วิธีเลือกรุ่น Y-Strainer SA-7 ที่เหมาะสม
ควรพิจารณาขนาดท่อ (1/2″ ถึง 14″) เรตติ้งหน้าแปลนที่ตรงกับระบบ (150# หรือ 300#) ชนิดของไหลและแรงดัน-อุณหภูมิใช้งานจริงเทียบกับค่าสูงสุดที่ตัวกรองรองรับ และหากของไหลมีฤทธิ์กัดกร่อนสูงหรือต้องการวัสดุตัวเรือนพิเศษ สามารถเลือกวัสดุทางเลือกอื่นได้ เช่น LCB, WC6 หรือ WC9 นอกจากนี้ควรพิจารณาเพิ่ม Blow-off Plug เพื่อความสะดวกในการระบายตะกอนระหว่างใช้งาน
