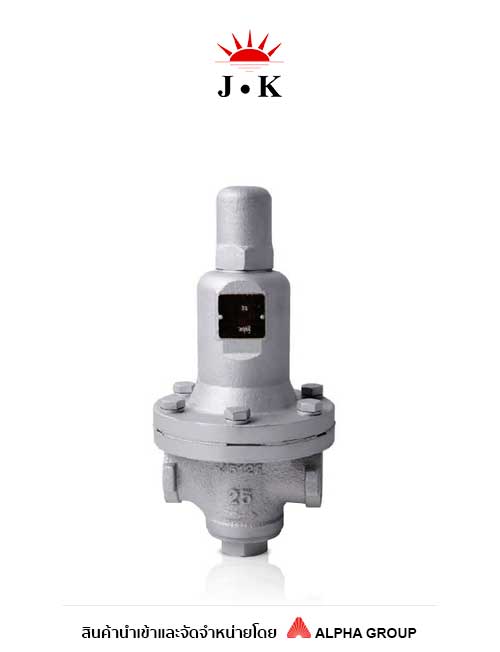

JK Pressure Reducing Valve Type JRV-ST11 วาล์วลดแรงดันไอน้ำแบบ Direct-Operated
JK Pressure Reducing Valve รุ่น JRV-ST11 เป็นวาล์วลดแรงดันไอน้ำแบบทำงานโดยตรง (Direct-Operated) ใช้ไดอะแฟรมที่ผลิตจากยางสังเคราะห์พิเศษ (Special Synthesized Rubber) เหมาะสำหรับงานหลากหลายตั้งแต่อัตราการไหลน้อยไปจนถึงมากในระบบท่อและอุปกรณ์ไอน้ำ หลักการทำงานคือแรงสปริงจะดันไดอะแฟรมลง ขณะที่แรงดันด้านปลายทาง (Secondary Pressure) จากแรงดันต้นทางที่ไหลเข้าห้องด้านล่างจะดันไดอะแฟรมขึ้น เมื่อแรงสปริงและแรงดันปลายทางสมดุลกัน วาล์วจะรักษาแรงดันปลายทางให้คงที่ตามค่าที่ตั้งไว้ จุดเด่นสำคัญคือให้การทำงานที่เสถียรทั้งในช่วงอัตราการไหลน้อยที่วาล์วชนิด Pilot-Operated ควบคุมได้ยาก และในช่วงอัตราการไหลมาก โครงสร้างไม่ได้รับผลกระทบจากสิ่งแปลกปลอมได้ง่าย บำรุงรักษาสะดวก อัตราส่วนลดแรงดันสูงสุดสูง และมีผลต่างแรงดันขั้นต่ำคร่อมแผ่นวาล์วต่ำ ตัวเรือน บอนเนต และฝาครอบผลิตจากเหล็กหล่อ แผ่นดิสก์และบ่าวาล์วผลิตจากสแตนเลส เกลียวปรับตั้งและน็อตล็อกผลิตจากทองเหลือง สปริงเป็นคาร์บอนสตีล เชื่อมต่อแบบเกลียว PT
การใช้งานที่เหมาะสม
- ระบบท่อไอน้ำขนาดเล็กถึงกลางที่ต้องการความเสถียรในช่วงอัตราการไหลน้อย
- อุปกรณ์ไอน้ำในโรงงานอุตสาหกรรมที่มีอัตราการไหลแปรผันสูง
- ระบบที่ต้องการวาล์วลดแรงดันบำรุงรักษาง่าย ทนต่อสิ่งแปลกปลอมในของไหล
- จุดควบคุมแรงดันไอน้ำในกระบวนการผลิตที่ต้องการติดตั้งแบบง่ายด้วยเกลียว PT
Product Specifications
| รายการ | รายละเอียด |
|---|---|
| รุ่น (Type) | JRV-ST11 – Direct-Operated Pressure Reducing Valve |
| ขนาด (Size) | 15 มม. (1/2″) ถึง 40 มม. (1½”) |
| ของไหลที่ใช้งาน (Applicable Fluid) | ไอน้ำ (Steam) |
| อุณหภูมิใช้งานสูงสุด (Applicable Temperature) | 184 °C |
| แรงดันต้นทางสูงสุด (Applicable Primary Pressure) | 10 kgf/cm² (1.0 MPa) |
| แรงดันปลายทางที่ปรับตั้งได้ (Adjustable Secondary Pressure) | 0.2-2 หรือ 1.5-4 kgf/cm² (ตามสปริงที่เลือก) |
| อัตราส่วนลดแรงดันสูงสุด (Max Reducing Rate) | 20 : 1 |
| อัตราการไหลต่ำสุดที่ปรับได้ (Minimum Adjustable Flow) | 2-5 kg/h |
| การเชื่อมต่อ (End Connection) | เกลียว PT Screw |
| วัสดุตัวเรือน (Body Material) | เหล็กหล่อ (Cast Iron) |
| วัสดุแผ่นดิสก์/บ่าวาล์ว (Disc/Seat) | สแตนเลส (Stainless Steel) |
| วัสดุไดอะแฟรม (Diaphragm) | ยางสังเคราะห์พิเศษ (Synthetic Rubber) |
| อัตราการรั่วซึม (Leakage Allowance) | น้อยกว่า 0.05% ของอัตราการไหลพิกัด |
| การทดสอบตัวเรือน (Body Pressure Test) | Hydraulic 20 kgf/cm² (2.0 MPa) |
Pressure Reducing Valve JRV-ST11 คืออะไร?
Pressure Reducing Valve JRV-ST11 คือวาล์วลดแรงดันไอน้ำแบบ Direct-Operated ที่ใช้แรงสปริงถ่วงดุลกับแรงดันปลายทางผ่านไดอะแฟรมยางสังเคราะห์เพื่อรักษาแรงดันปลายทางให้คงที่โดยอัตโนมัติ เหมาะกับงานที่มีอัตราการไหลแปรผันตั้งแต่น้อยไปจนถึงมาก ซึ่งวาล์วชนิด Pilot-Operated ควบคุมได้ยากกว่า
วิธีเลือกรุ่น Pressure Reducing Valve JRV-ST11 ที่เหมาะสม
ใช้แผนภูมิเลือกขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter Selection Chart) โดยระบุแรงดันต้นทาง แรงดันปลายทางที่ต้องการ และอัตราการไหล (kg/h) เพื่อหาจุดตัดบนกราฟและกำหนดขนาดวาล์วที่เหมาะสม หากขนาดท่อด้านปลายทางใหญ่กว่าขนาดวาล์ว 2 ขนาด จะช่วยเพิ่มอัตราการไหลที่รองรับได้ ควรตรวจสอบอัตราการไหลที่ต้องการเทียบกับกราฟให้เพียงพอเสมอ
จะซื้อ JK Pressure Reducing Valve JRV-ST11 ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ JK Pressure Reducing Valve JRV-ST11 ได้ที่ Alpha Group ผู้จำหน่ายวาล์วอุตสาหกรรมในประเทศไทย ลูกค้าสามารถสอบถามข้อมูลสินค้า ขอใบเสนอราคา หรือปรึกษาการเลือกรุ่นได้ที่ LINE Official Account @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
