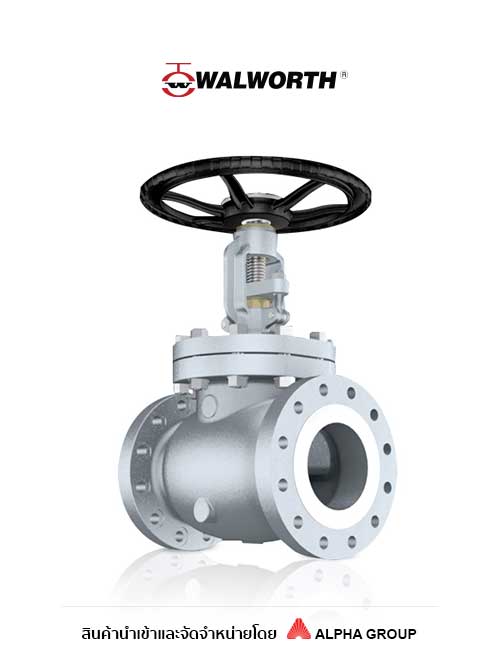

Walworth Cast Steel Globe Valve Class 150/300/600 วาล์วควบคุมการไหลเหล็กหล่อ
Walworth Cast Steel Globe Valve คือวาล์วทรงตัว S (S-shaped Body) ออกแบบมาเพื่อควบคุมและปรับอัตราการไหล (Throttling) ของของไหลในระบบท่อได้แม่นยำ ก้านวาล์วแบบ Rising Stem เคลื่อนที่แนวตั้งฉากกับทิศทางการไหล ตัวเรือนผลิตจากเหล็กหล่อคาร์บอนสตีล ASTM A216 GR WCB แผ่นดิสก์ (Disc) ผลิตจาก ASTM A276 Type 410 และที่นั่งวาล์ว (Seat Ring) เคลือบ Stellite No. 6 ให้ความทนทานต่อการสึกหรอสูงและอัตรารั่วซึมต่ำตามมาตรฐาน BS 6755 Part 1 Rate A มีให้เลือก 3 ระดับความดัน ได้แก่ Class 150 (Fig. 5275RF), Class 300 (Fig. 5281RF) และ Class 600 (Fig. 5295RF) ปลายต่อแบบหน้าแปลน Raised Face (RF) ตามมาตรฐาน ANSI Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย Walworth อย่างเป็นทางการในประเทศไทย
การใช้งานที่เหมาะสม
- งานควบคุมและปรับอัตราการไหล (Throttling) ในระบบท่ออุตสาหกรรมและปิโตรเคมี
- ระบบไอน้ำแรงดัน-อุณหภูมิสูงในโรงไฟฟ้าและหม้อไอน้ำอุตสาหกรรมที่ต้องการปรับอัตราการไหลบ่อยครั้ง
- จุดที่ต้องการปิดผนึกสนิทและควบคุมการไหลแม่นยำมากกว่า Gate Valve
- งานที่ต้องการวาล์วทนแรงดันสูง ตามมาตรฐาน ANSI Class 150-600 (สูงสุด 2,250 psi)
Product Specifications
| รายการ | Class 150 (Fig. 5275RF) | Class 300 (Fig. 5281RF) | Class 600 (Fig. 5295RF) |
|---|---|---|---|
| ประเภทปลายต่อ | Flanged Raised Face (RF) ตามมาตรฐาน ANSI | ||
| ลักษณะก้านวาล์ว | Rising Stem, S-shaped Body, เปิด-ปิด/ควบคุมด้วย Handwheel | ||
| วัสดุตัวเรือน (Body/Bonnet) | ASTM A216 GR WCB | ||
| วัสดุดิสก์ (Disc) | ASTM A276 Type 410 | ||
| วัสดุ Seat Ring | ASTM A515 GR 70 + ST6 | ||
| ขนาด (Nominal Diameter) | 2″ – 20″ (50 – 500 มม.) | 2″ – 14″ (50 – 350 มม.) | 2″ – 14″ (50 – 350 มม.) |
| Shell Hydrostatic Test | 450 psi (3.1 MPa) | 1,125 psi (7.7 MPa) | 2,250 psi (15.4 MPa) |
| Seat Hydrostatic Test | 315 psi (2.2 MPa) | 825 psi (5.7 MPa) | 1,650 psi (11.3 MPa) |
| Max. Working Pressure @ -20-100°F (38°C) | 285 psig | 740 psig | 1,480 psig |
| ช่วงอุณหภูมิใช้งาน | -29°C ถึง 538°C | ||
| มาตรฐานอัตรารั่วซึม | BS 6755 Part 1 Rate A (ไม่มีการรั่วซึมที่มองเห็นได้) | ||
Walworth Cast Steel Globe Valve คืออะไร แตกต่างจากวาล์วประเภทอื่นอย่างไร?
Walworth Cast Steel Globe Valve เป็นวาล์วทรงตัว S ที่ของไหลต้องไหลผ่านช่องเปิดของดิสก์และซีลลิ่งในแนวตั้งฉากกับทิศทางท่อ ทำให้ควบคุมและปรับอัตราการไหล (Throttling) ได้แม่นยำกว่า Gate Valve ตัวเรือนผลิตจากเหล็กหล่อคาร์บอนสตีล ASTM A216 GR WCB มีความต้านทานการไหล (Pressure Drop) สูงกว่า Gate Valve และ Swing Check Valve เนื่องจากทิศทางการไหลเปลี่ยนภายในตัววาล์ว เหมาะกับงานที่ต้องการปรับอัตราการไหลบ่อยครั้งมากกว่างานเปิด-ปิดเต็มที่เพียงอย่างเดียว
เลือกรุ่น Class 150, 300 หรือ 600 อย่างไรให้เหมาะสมกับหน้างาน?
การเลือก Class ขึ้นอยู่กับความดันและอุณหภูมิใช้งานจริงของระบบท่อ โดย Class 150 เหมาะกับความดันใช้งานไม่เกิน 285 psig ที่ 38°C, Class 300 เหมาะกับความดันไม่เกิน 740 psig และ Class 600 รองรับความดันสูงสุดถึง 1,480 psig ควรตรวจสอบค่าความดัน-อุณหภูมิใช้งานจริงเทียบกับตาราง Pressure-Temperature Rating ของแต่ละรุ่น รวมถึงขนาดที่ต้องการก่อนสั่งซื้อ หรือติดต่อทีมวิศวกรของ Alpha Group เพื่อขอคำแนะนำในการเลือกรุ่นให้เหมาะกับหน้างาน
จะซื้อ Walworth Cast Steel Globe Valve ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ Walworth Cast Steel Globe Valve ได้โดยตรงจาก Alpha Group ผู้นำเข้าและจัดจำหน่าย Walworth อย่างเป็นทางการในประเทศไทย ติดต่อโทร 0-2792-9333 หรือ Line: @ALPHAGROUP หรือเยี่ยมชมเว็บไซต์ www.alphagroup.co.th เพื่อขอใบเสนอราคาและคำปรึกษาด้านเทคนิคจากทีมวิศวกรผู้เชี่ยวชาญ
