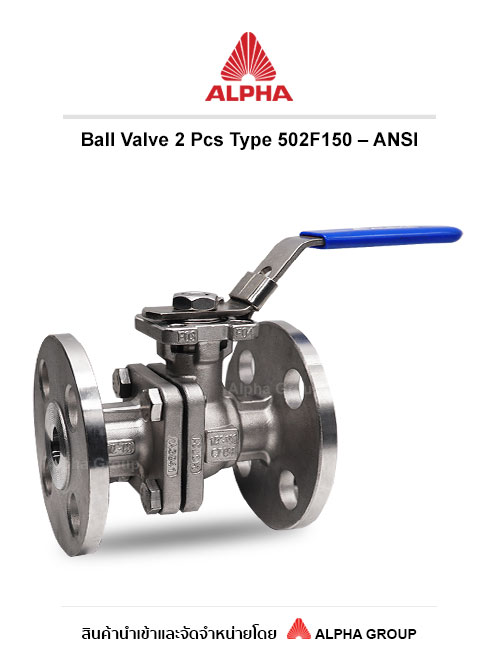

Alpha 2 Pcs ANSI Ball Valve Type 502F150 วาล์วบอล 2 ชิ้น หน้าแปลนมาตรฐาน ANSI Class 150
Alpha 2 Pcs ANSI Ball Valve Type 502F150 คือวาล์วบอลชนิด 2 ชิ้น (Two-piece design) เชื่อมต่อแบบหน้าแปลน (Flange) ตามมาตรฐาน ANSI Class 150 ออกแบบให้ถอดตรวจสอบและซ่อมบำรุงได้ง่าย รองรับอุณหภูมิใช้งานตั้งแต่ -29°C ถึง 232°C (-20°F ถึง 450°F) มีขนาดให้เลือกตั้งแต่ 1/2″ ถึง 4″ (DN15-DN100) สินค้ารุ่นนี้มีจำหน่าย 2 เวอร์ชันภายใต้ชื่อรุ่นเดียวกัน ได้แก่ รุ่นมาตรฐาน ผลิตจากสแตนเลส CF8M ซีท/ปะเก็น RTFM1600 พร้อมสเต็ม Blow-out Proof และมีดีไซน์ Anti-Static เป็นออปชันเสริม และ รุ่นใหม่ (New Version) ที่ปรับปรุงวัสดุตัวเรือน/ฝาครอบเป็น A351 CF8M ลูกบอล SS316 ซีท/ปะเก็น TFM1600 พร้อมเพิ่ม ISO5211 Direct Mounting Pad สำหรับติดตั้งชุดขับ Actuator ไฟฟ้าหรือลมได้โดยตรง ผลิตตามมาตรฐาน ASME B16.34 และตรวจสอบตามมาตรฐาน API 598 เหมาะสำหรับโครงการที่ต้องการรองรับระบบควบคุมอัตโนมัติในอนาคต
การใช้งานที่เหมาะสม
- ระบบท่อแปลนมาตรฐาน ANSI ในโรงงานอุตสาหกรรมเคมีและปิโตรเคมี
- ระบบไอน้ำและกระบวนการผลิตที่ใช้อุณหภูมิสูงถึง 232°C
- ระบบขนส่งของไหลไวไฟที่ต้องการดีไซน์ Anti-Static แบบออปชัน (รุ่นมาตรฐาน)
- ระบบควบคุมกระบวนการผลิต (Process Control) ที่ต้องการติดตั้ง Actuator เพื่อควบคุมระยะไกล (รุ่นใหม่ ISO5211)
- ระบบท่อที่ต้องการถอดตรวจสอบและซ่อมบำรุงบ่อยครั้ง
Product Specifications
| รายการ | รุ่นมาตรฐาน (Standard) | รุ่นใหม่ (New Version) |
|---|---|---|
| ชนิดวาล์ว | Two-piece ball valve, หน้าแปลน (Flange) | Two-piece ball valve, หน้าแปลน พร้อม ISO5211 Direct Mounting Pad |
| มาตรฐานการผลิต | – | ASME B16.34 (ออกแบบ/ผลิต), API 598 (ตรวจสอบ/ทดสอบ) |
| Face to Face | ANSI B16.10 | ASME B16.10 |
| Flange Dimensions | ANSI B16.5 | ASME B16.5 |
| วัสดุตัวเรือน/ฝาปิด | ASTM A351 GR.CF8M (316) | A351 CF8M |
| วัสดุลูกบอล (Ball) | ASTM A351 GR.CF8M (316) | SS316 |
| ซีท/ปะเก็น (Seat/Gasket) | RTFM1600 | TFM1600 |
| สเต็ม (Stem) | SS316, Blow-out Proof | SS316 |
| O-Ring | VITON | VITON B |
| แรงดันใช้งาน | ANSI Class 150 (150 LBS) | |
| อุณหภูมิใช้งาน | -29°C ถึง 232°C (-20°F ถึง 450°F) | |
| ขนาด | 1/2″ – 4″ (DN15-DN100) | |
Alpha 2 Pcs ANSI Ball Valve Type 502F150 คืออะไร?
Alpha 2 Pcs ANSI Ball Valve Type 502F150 คือวาล์วบอลชนิด 2 ชิ้น เชื่อมต่อแบบหน้าแปลนตามมาตรฐาน ANSI Class 150 ทนอุณหภูมิสูงถึง 232°C ใช้สำหรับเปิด-ปิดและควบคุมการไหลของของไหลในระบบท่ออุตสาหกรรม สินค้ารุ่นนี้มีจำหน่าย 2 เวอร์ชันภายใต้ชื่อรุ่นเดียวกัน คือรุ่นมาตรฐาน (CF8M/RTFM1600) และรุ่นใหม่ (New Version) ที่เพิ่ม ISO5211 Direct Mounting Pad สำหรับติดตั้ง Actuator
วิธีเลือกรุ่น Alpha 2 Pcs ANSI Ball Valve Type 502F150 ที่เหมาะสม
เลือกขนาดวาล์วให้ตรงกับขนาดหน้าแปลนของระบบท่อ (1/2″ ถึง 4″ หรือ DN15-DN100) และตรวจสอบอุณหภูมิ/แรงดันใช้งานจริงให้อยู่ในช่วงที่วาล์วรองรับ (ANSI Class 150, -29°C ถึง 232°C) จากนั้นเลือกเวอร์ชันตามความต้องการใช้งาน หากใช้งานแบบเปิด-ปิดด้วยมือทั่วไปและต้องการออปชัน Anti-Static ให้เลือก รุ่นมาตรฐาน แต่หากต้องการติดตั้งชุดขับ Actuator ไฟฟ้าหรือลมเพื่อควบคุมอัตโนมัติ ควรเลือก รุ่นใหม่ (New Version) ที่มี ISO5211 Direct Mounting Pad มาให้พร้อมใช้งาน ควรระบุเวอร์ชันที่ต้องการเมื่อสั่งซื้อ เนื่องจากทั้งสองรุ่นใช้ชื่อรุ่น 502F150 เหมือนกัน
