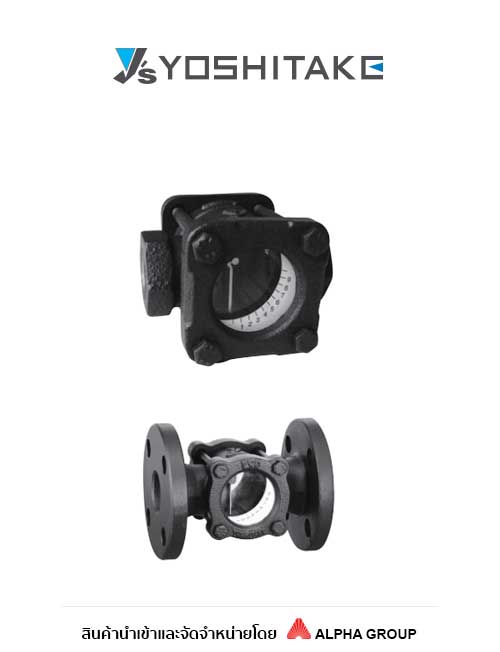

Yoshitake SF-1S / SF-1F กระจกมองการไหล (Sight Glass)
Yoshitake SF-1S และ SF-1F เป็นกระจกมองการไหล (Sight Glass) ที่ใช้แผ่นใบพัด (Flap) ร่วมกับแผ่นสเกลบอกระดับ ช่วยให้สามารถสังเกตการเปลี่ยนแปลงของอัตราการไหลได้ง่ายด้วยตาเปล่า สามารถเชื่อมต่อได้ทั้งท่อแนวนอนและแนวตั้ง รุ่น SF-1S เชื่อมต่อแบบเกลียว ส่วน SF-1F เชื่อมต่อแบบหน้าแปลน ตัวเรือนผลิตจากเหล็กหล่อเหนียว กระจกเป็นชนิดอบแข็ง (Hardened Glass) และมีรุ่นพร้อมแผ่นไมก้า (SFM-1S/1F) สำหรับใช้งานกับคอนเดนเสทไอน้ำโดยเฉพาะ
การใช้งานที่เหมาะสม
เหมาะสำหรับติดตั้งตรวจสอบการไหลของน้ำร้อน-เย็น น้ำมัน และของไหลที่ไม่เป็นอันตรายในระบบท่อของโรงงานอุตสาหกรรม เพื่อยืนยันว่าของไหลไหลผ่านอย่างต่อเนื่องหรือใช้ประเมินอัตราการไหลเบื้องต้นด้วยสายตา
Product Specifications
| รายการ | ค่าสเปค |
|---|---|
| ประเภทสินค้า | กระจกมองการไหล (Sight Glass) |
| ของไหลที่ใช้งาน | น้ำร้อน-เย็น, น้ำมัน, ของไหลไม่อันตราย |
| ขนาดท่อ | 15A – 50A (Rc 1/2 – Rc 2) |
| แรงดันใช้งานสูงสุด | 1.0 MPa |
| อุณหภูมิใช้งานสูงสุด | 150°C (Thermal Shock 100°C) |
| วัสดุตัวเรือน / กระจก / ใบพัด | เหล็กหล่อเหนียว / กระจกอบแข็ง / สแตนเลส |
| ข้อต่อ | JIS Rc เกลียว (SF-1S) / JIS 10K FF หน้าแปลน (SF-1F) |
SF-1S กับ SF-1F ต่างกันอย่างไร?
Sight Glass Type SF-1S และ SF-1F ทำงานในหลักการเดียวกัน แต่ต่างกันที่รูปแบบการเชื่อมต่อท่อ โดย SF-1S เป็นแบบเกลียว (JIS Rc) เหมาะกับท่อขนาดเล็ก ส่วน SF-1F เป็นแบบหน้าแปลน (JIS 10K FF) เหมาะกับระบบที่ต้องการถอดประกอบบำรุงรักษาสะดวกหรือขนาดท่อใหญ่ขึ้น
วิธีเลือกขนาด Sight Glass ที่เหมาะสมทำอย่างไร?
เลือกขนาดให้ตรงกับขนาดท่อในระบบ แล้วเทียบอัตราการไหลที่ต้องการสังเกตกับกราฟ Flow Rate Characteristics Chart ในดาต้าชีท หากใช้งานกับคอนเดนเสทไอน้ำ ควรเลือกรุ่นที่มีแผ่นไมก้า (SFM-1S/1F) แทนกระจกมาตรฐาน
จะซื้อ Yoshitake Sight Glass Type SF-1S/SF-1F ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ Yoshitake SF-1S/SF-1F ได้โดยตรงจาก Alpha Group ผู้นำเข้าและจัดจำหน่าย Yoshitake อย่างเป็นทางการในประเทศไทย ติดต่อโทร 0-2792-9333, Line ID: @ALPHAGROUP, อีเมล sales@alphagroup.co.th หรือเว็บไซต์ www.alphagroup.co.th
