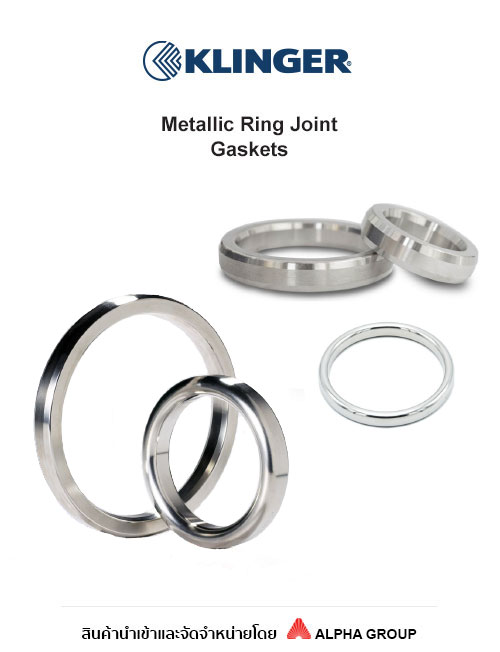

KLINGER RTJ Ring Type Joint ปะเก็นโลหะวงแหวนแรงดันสูง มาตรฐาน ASME/API
KLINGER RTJ (Ring Type Joint) คือปะเก็นโลหะสำหรับงานหนักและแรงดันสูง (Heavy Duty, High-Pressure Gasket) ที่ใช้กันอย่างแพร่หลายในงานปิโตรเคมีนอกชายฝั่ง (Offshore Petrochemical Applications) เป็นชิ้นส่วนที่ผ่านการออกแบบและผลิตด้วยความแม่นยำสูง (Precision-Engineered) เพื่อใช้งานร่วมกับหน้าแปลนที่กลึงร่องอย่างแม่นยำ (Precision-Machined Flanges) ผลิตตามมาตรฐาน ASME B16.20 และ API 6A การเลือกวัสดุปะเก็นพิจารณาจากความเข้ากันได้ทางเคมีกับสื่อกลางและความแข็งของหน้าแปลน โดยวัสดุปะเก็นควรมีความแข็งน้อยกว่าวัสดุหน้าแปลนเพื่อให้เกิดการเสียรูปที่เพียงพอโดยไม่ทำลายผิวหน้าแปลน มีให้เลือกวัสดุหลากหลายตั้งแต่ Soft Iron, Low Carbon Steel, สแตนเลส 304/316/321/347/410, Monel, UNS N08904, Inconel 625, Incoloy 825, Hastelloy C-276 จนถึง Titanium ครอบคลุมช่วงอุณหภูมิใช้งานตั้งแต่ -250°C ถึงมากกว่า +1000°C ขึ้นอยู่กับวัสดุที่เลือกใช้ Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย KLINGER อย่างเป็นทางการในประเทศไทย
การใช้งานที่เหมาะสม
KLINGER RTJ เหมาะสำหรับใช้งานเป็นปะเก็นซีลหน้าแปลนในระบบท่อและอุปกรณ์แรงดันสูงพิเศษ โดยเฉพาะแท่นขุดเจาะและงานปิโตรเคมีนอกชายฝั่ง (Offshore) รวมถึงหน้าแปลนแรงดันสูงตามมาตรฐาน API 6A/6B/6BX เช่น Wellhead และ Christmas Tree Type R เหมาะกับหน้าแปลนร่องแบบเดิม Type RX ให้แรงซีลเพิ่มขึ้นตามแรงดันภายใน (Pressure Energised) และใช้แทน Type R ได้ ส่วน Type BX เหมาะกับแรงดันสูงสุดถึง Class 20000 ตามมาตรฐาน API 6BX และสามารถเจาะรูเพิ่มเติมสำหรับงานติดตั้งใต้น้ำ (Subsea) ได้ทั้ง Type SRX และ SBX
Product Specifications
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น (Type) | KLINGER RTJ – Ring Type Joint |
| ประเภทสินค้า | Metallic Ring Type Joint Gasket (ปะเก็นโลหะแบบวงแหวน) |
| มาตรฐานการผลิต | ASME B16.20, API 6A |
| สไตล์ที่มีจำหน่าย | Type R (Oval/Octagonal), Type RX, Type BX |
| ขนาดท่อ Type R | 1/2″ – 24″ (Class 150-2500), 26″-36″ (Class 300-900), 1½”-20″ (API 6A Series A) |
| ขนาดท่อ Type RX | 1½”-24″ (Class 720-5000), 26″-36″ (Class 300-900), 1½”-20″ (API 6A Series A) |
| ขนาดท่อ Type BX | 1-11/16″ – 21-1/4″ (Class 5000-20000) |
| วัสดุที่มีจำหน่าย | Soft Iron, Low Carbon Steel, 4-6%Cr½%Mo, SS304/316/321/347/410, Monel N04400, UNS N08904, Inconel 625, Incoloy 825, Hastelloy C-276, Titanium |
| ช่วงอุณหภูมิใช้งาน | -250°C ถึง +1000°C ขึ้นอยู่กับวัสดุ (เช่น Soft Iron -60 ถึง 500°C, SS316 -196 ถึง 800°C, Inconel 625 สูงกว่า +1000°C) |
| การป้องกันสนิม | ปะเก็น Soft Iron และ Carbon Steel ชุบสังกะสี (Zinc Plated) |
KLINGER RTJ คืออะไร แตกต่างจากปะเก็นประเภทอื่นอย่างไร?
KLINGER RTJ (Ring Type Joint) เป็นปะเก็นโลหะล้วนรูปทรงวงแหวนที่ใช้ร่วมกับหน้าแปลนแบบมีร่อง (Grooved Flange) ต่างจากปะเก็นแผ่นทั่วไปอย่าง KLINGERSIL หรือ UKL Soft-Plus ที่เป็นวัสดุอ่อนวางบนหน้าแปลนแบนราบ RTJ ให้การซีลที่แน่นหนากว่ามากในงานแรงดันสูงและอุณหภูมิสุดขั้ว โดย Type RX และ BX ยังมีคุณสมบัติ Pressure Energised ที่แรงซีลเพิ่มขึ้นตามแรงดันภายในระบบ ทำให้เหมาะกับงานปิโตรเคมีนอกชายฝั่งและแท่นขุดเจาะที่ปะเก็นแผ่นทั่วไปไม่สามารถรองรับได้
วิธีเลือกสไตล์และวัสดุ KLINGER RTJ ให้เหมาะสมกับงานทำอย่างไร?
ควรพิจารณาจากชนิดหน้าแปลนที่ใช้งาน (ร่องแบบเดิมเหมาะกับ Type R ส่วน API 6BX เหมาะกับ Type BX) Class แรงดันของระบบเทียบกับช่วงที่แต่ละ Type รองรับ และวัสดุปะเก็นที่ต้องมีความแข็งน้อยกว่าวัสดุหน้าแปลนเพื่อไม่ให้เกิดความเสียหายต่อผิวหน้าแปลน รวมถึงความเข้ากันได้ทางเคมีกับสื่อกลางและอุณหภูมิใช้งานจริง เช่น งานอุณหภูมิสูงมากควรเลือก Inconel หรือ Hastelloy ส่วนงานทั่วไปสามารถเลือก Soft Iron หรือ Low Carbon Steel หากต้องการคำแนะนำเฉพาะหน้างาน สามารถติดต่อทีมวิศวกรของ Alpha Group เพื่อขอคำปรึกษาได้โดยตรง
จะซื้อ KLINGER RTJ ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ KLINGER RTJ ได้ที่ Alpha Group ผู้นำเข้าและจัดจำหน่าย KLINGER อย่างเป็นทางการในประเทศไทย ติดต่อสอบถามและขอใบเสนอราคาได้ที่โทร 0-2792-9333 LINE ID: @ALPHAGROUP หรือเว็บไซต์ www.alphagroup.co.th
