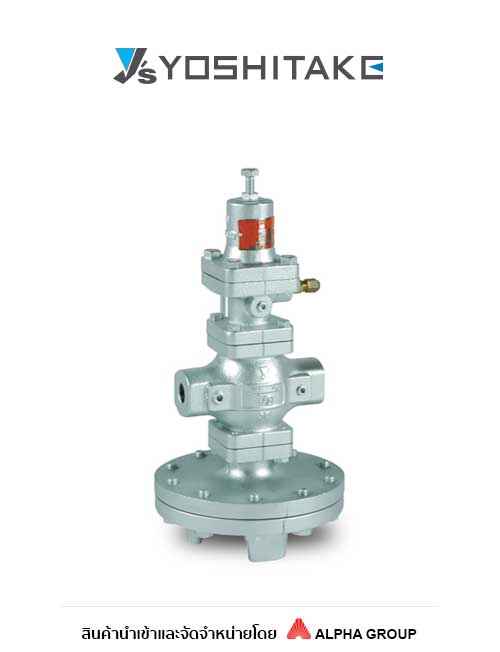

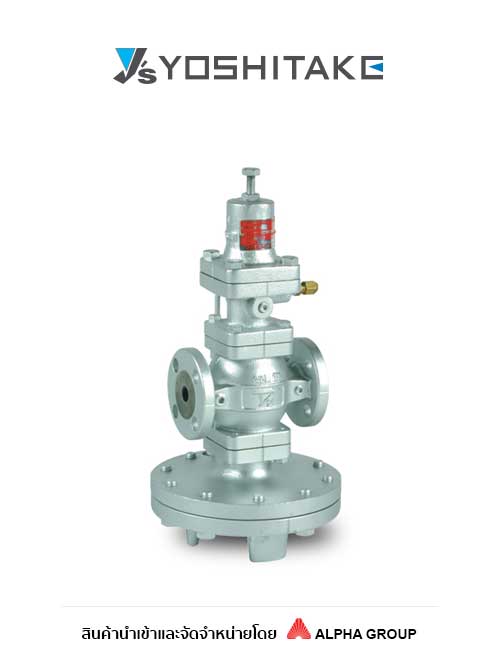

Yoshitake GP-2000 / GP-2000EN วาล์วลดแรงดันไอน้ำชนิด External Sensing (Pressure Reducing Valve Diaphragm Type)
Yoshitake Pressure Reducing Valves GP-2000 และ GP-2000EN เป็นวาล์วลดแรงดันไอน้ำชนิด Pilot-operated แบบไดอะแฟรมขนาดใหญ่ ใช้ระบบ External sensing ควบคุมแรงดันลดได้เสถียรกว่าระบบ Internal sensing เนื่องจากมีค่า Cv สูง จึงสามารถเลือกใช้ขนาดเล็กกว่าขนาดท่อปกติได้ 1-2 ไซส์ ช่วยประหยัดต้นทุน ใช้บ่าวาล์วทรงกลม (Spherical main valve) ลดการรั่วซึมของบ่าวาล์วตามมาตรฐาน ANSI Class IV รองรับแรงดันขาเข้าสูงสุด 2.0 MPa และมีรุ่น GP-2000L สำหรับควบคุมแรงดันต่ำพิเศษ (0.01-0.02 MPa)
การใช้งานที่เหมาะสม
เหมาะสำหรับลดแรงดันไอน้ำในระบบท่อขนาดใหญ่ (15A-200A) เช่น โรงไฟฟ้า โรงงานปิโตรเคมี โรงงานผลิตขนาดใหญ่ และระบบสาธารณูปโภคที่ต้องการควบคุมแรงดันไอน้ำแรงดันสูงให้เสถียรและแม่นยำ
Product Specifications
| รายการ | ค่าสเปค |
|---|---|
| ประเภทสินค้า | วาล์วลดแรงดันชนิด External Sensing (Diaphragm) |
| ของไหลที่ใช้งาน | ไอน้ำ (Steam) |
| ขนาดท่อ | 15A – 200A |
| แรงดันขาเข้า | 0.1 – 2.0 MPa (GP-2000EN: 0.1-1.0 MPa) |
| แรงดันลด | 0.02 – 1.7 MPa (85% หรือน้อยกว่าของแรงดันขาเข้า) |
| อัตราส่วนลดแรงดันสูงสุด | 20:1 |
| อุณหภูมิใช้งานสูงสุด | 220°C |
| การรั่วซึมของบ่าวาล์ว | 0.1% หรือน้อยกว่าของอัตราการไหลที่กำหนด |
| วัสดุตัวเรือน / ไดอะแฟรม | เหล็กหล่อเหนียว / สแตนเลส |
| ข้อต่อ | JIS Rc เกลียว / JIS 20K RF / JIS 10K FF / EN PN25 |
Yoshitake GP-2000 ต่างจาก GP-1000 อย่างไร?
GP-2000 ใช้ระบบ External sensing แบบไดอะแฟรมขนาดใหญ่ ให้ค่า Cv สูงกว่า GP-1000 ที่เป็นระบบลูกสูบแบบ Internal sensing จึงรองรับแรงดันขาเข้าได้สูงกว่า (สูงสุด 2.0 MPa เทียบกับ 1.0 MPa) และเลือกขนาดเล็กกว่าท่อจริงได้ 1-2 ไซส์ เหมาะกับระบบไอน้ำขนาดใหญ่มากกว่า
วิธีเลือกขนาด GP-2000 ที่เหมาะสมทำอย่างไร?
ระบุแรงดันขาเข้า (P1) แรงดันหลังลด (P2) และอัตราการไหลไอน้ำ (กก./ชม.) แล้วเทียบกับ GP-2000 Flow Rate Table ในดาต้าชีท เนื่องจากค่า Cv สูง จึงมักเลือกขนาดได้เล็กกว่าขนาดท่อเดิม 1-2 ไซส์ แนะนำให้ทีมวิศวกรของ Alpha Group ช่วยคำนวณเพื่อความแม่นยำ
จะซื้อ Yoshitake GP-2000 ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ Yoshitake GP-2000/2000EN ได้โดยตรงจาก Alpha Group ติดต่อโทร 0-2792-9333, Line ID: @ALPHAGROUP, อีเมล sales@alphagroup.co.th หรือเว็บไซต์ www.alphagroup.co.th
