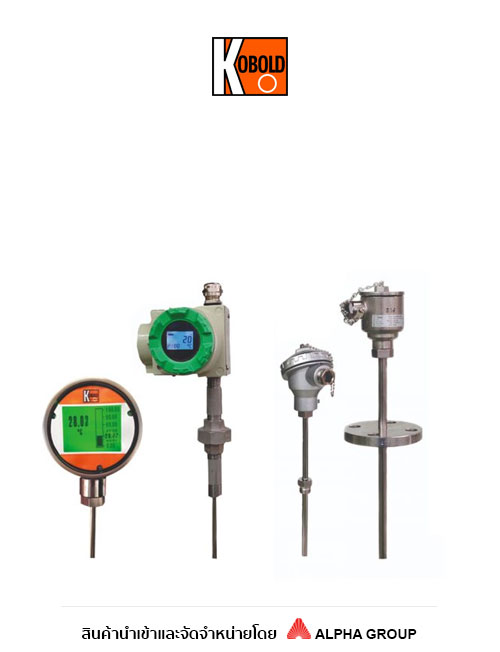

Industrial Resistance Thermometers Model MWD ตามมาตรฐาน DIN สำหรับวัดอุณหภูมิอุตสาหกรรม
Industrial Resistance Thermometers Model MWD ของ KOBOLD ประกอบด้วยชุดติดตั้งที่แข็งแรงทำจากสแตนเลส พร้อม Process Connection แบบเกลียว หน้าแปลน หรือแบบเชื่อม (Weld-On) รวมถึงหัวต่อสาย (Connection Head) และองค์ประกอบวัด (Measuring Element) โดยบรรจุเซนเซอร์วัดอุณหภูมิ Pt100 ตามมาตรฐาน IEC60751 ในระดับความแม่นยำ Class F0.15 (A), F0.1 (⅓ DIN), F0.03 (⅒₀ DIN) หรือแบบ Cryogenic ทั้งนี้สามารถสั่งทำแบบ Measuring Element ที่ถอดเปลี่ยนได้ ทำให้ถอดเปลี่ยนเซนเซอร์ได้โดยไม่ต้องหยุดกระบวนการผลิต เนื่องจาก Thermowell ที่ออกแบบเฉพาะยังคงติดตั้งอยู่และปิดผนึกกระบวนการไว้
Industrial Resistance Thermometers Model MWD สามารถออกแบบเป็นแบบเซนเซอร์เดี่ยวหรือคู่ (ยกเว้นรุ่น 4-Wire ที่ทำได้เฉพาะ Pt100 ตัวเดียวเนื่องจากข้อจำกัดด้านพื้นที่) และยังมีตัวเลือก Head Transmitter ให้เลือกทั้งสัญญาณมาตรฐาน 4-20 mA, พร้อมโปรโตคอล HART® หรือ Profibus®/Fieldbus® โดย Head Transmitter หุ้มด้วยเรซินอีพอกซีติดตั้งอยู่ในหัวต่อสายโดยตรง ให้สัญญาณเอาต์พุตเชิงเส้นตามอุณหภูมิแบบ 4-20 mA เหมาะสำหรับงานที่ต้องส่งสัญญาณวัดในระยะไกลโดยไม่มีสัญญาณรบกวน
Industrial Resistance Thermometers Model MWD มีให้เลือกหลากหลายรูปแบบตามลักษณะการติดตั้ง ได้แก่ MWD-A (Compact Compression Fitting), MWD-L (Compact Fixed Thread), MWD-B (Threaded/Flanged with Neck Pipe), MWD-C/E (Removable Measuring Insert), MWD-D (Removable Insert with Extension Neck Pipe), MWD-F/G/W (สำหรับติดตั้งใน Thermowell), MWD-M (Measuring Insert เปล่า), MWD-S/N/I/P (แบบสายเคเบิล) และ MWD-T (แบบกล่องต่อสาย) เหมาะสำหรับวัดอุณหภูมิของเหลว ของแข็ง และก๊าซในงาน HVAC เครื่องจักรกล อุตสาหกรรมเคมีและปิโตรเคมี กระบวนการทำความร้อน/ความเย็น และงานอุตสาหกรรมทั่วไป
Specifications
| รายการ | รายละเอียด |
|---|---|
| Measuring Principle | Temperature Depending Resistor |
| Measuring Range | -70…+250°C, -70…+400°C, -70…+600°C, -198…+100°C (Cryogenic) |
| Sensor | Pt100 แบบเดี่ยวหรือคู่ (1xPt100 หรือ 2xPt100) ตามมาตรฐาน IEC751 |
| Accuracy | Class F0.3 (B), F0.15 (A), F0.1 (⅓ DIN), F0.03 (⅒₀ DIN) หรือ Cryogenic |
| Ambient Temperature | -40…+150°C (ขั้วต่อเซรามิก ไม่มี Transmitter) -40…+85°C (มี Transmitter) -20…+70°C (มีจอ LCD) -20…+80°C (มีจอ LED) |
| Connection Head | BR Screwed Cover พร้อมโซ่, DIN B Cover พร้อมสกรู 2 ตัว, BUZ Hinged Cover, BUZ-H High Model Hinged Cover และรูปแบบอื่น |
| Electrical Connection | M20x1.5 มาตรฐาน (ขนาดอื่นตามคำขอ) |
| Materials | Sensor: สแตนเลส 1.4404 Connection Head: อลูมิเนียมพ่นสี, สแตนเลส หรือ PP Terminal Block: เซรามิก (กรณีไม่มี Transmitter) |
| Process Connection | Thread: G¼, G½, G¾, G1 Male, ¼”-1″ NPT Male DIN-Flange: DN15-DN50, PN10/16/40 ANSI Flange: ½”-2″ Class 150, Class 300 |
| Max. Pressure | 30 bar (รุ่นที่มี Protection Tube), Patm (รุ่นสำหรับใช้ร่วมกับ Thermowell) |
| Sensor Wiring | 2-Wire, 3-Wire หรือ 4-Wire |
| Output | ค่าความต้านทาน (Resistance) หรือ 4-20 mA ผ่าน Head Transmitter (รุ่น 5333D/5337D HART®/5350A Profibus®/Fieldbus®) |
| Protection | Connection Head: IP54…IP68 ขึ้นอยู่กับ Cable Gland |
| Head Transmitter (Option E) | Supply: 7.5…45 VDC, Output: 4-20 mA Accuracy: 0.02% ของ Span สำหรับเซนเซอร์ Pt100 ตรวจจับข้อผิดพลาดเซนเซอร์ตามแนวทาง NAMUR NE 89 จอ LCD พร้อม Backlight, Response Time 1 s, Protection IP65 |
| รูปแบบผลิตภัณฑ์ | MWD-A, B, C, D, E, F, G, W, L, M, S, N, I, P, T (แตกต่างกันตามรูปแบบ Process Connection, Protection Tube และการถอดเปลี่ยน Measuring Insert) |
การใช้งาน/อุตสาหกรรมที่เหมาะสม (Applications)
Industrial Resistance Thermometers Model MWD เหมาะสำหรับวัดอุณหภูมิของเหลว ของแข็ง และก๊าซในงาน HVAC เครื่องจักรกล อุตสาหกรรมเคมีและปิโตรเคมี กระบวนการทำความร้อน/ความเย็น และงานอุตสาหกรรมทั่วไป โดยรุ่นที่มี Process Connection แบบเกลียวและหน้าแปลนเหมาะสำหรับงานที่ต้องการความทนทานต่อแรงดันเกจและสุญญากาศ
Industrial Resistance Thermometers Model MWD วัดอุณหภูมิได้ในช่วงใด
Industrial Resistance Thermometers Model MWD วัดอุณหภูมิได้ในช่วง -198°C ถึง +600°C ขึ้นอยู่กับรุ่นเซนเซอร์ Pt100 ที่เลือก โดยมีให้เลือกทั้ง Class F0.3 (B), F0.15 (A), F0.1 (⅓ DIN), F0.03 (⅒₀ DIN) หรือรุ่น Cryogenic สำหรับงานอุณหภูมิต่ำมาก
Industrial Resistance Thermometers Model MWD มีตัวเลือก Head Transmitter หรือไม่
Industrial Resistance Thermometers Model MWD มีตัวเลือก Head Transmitter ที่ติดตั้งในหัวต่อสายโดยตรง ให้สัญญาณเอาต์พุตมาตรฐาน 4-20 mA พร้อมโปรโตคอล HART® หรือ Profibus®/Fieldbus® เหมาะสำหรับส่งสัญญาณวัดในระยะไกลโดยไม่มีสัญญาณรบกวน และยังมีตัวเลือกจอแสดงผล LCD พร้อม Backlight
หากต้องการสั่งซื้อหรือสอบถามข้อมูลเพิ่มเติมเกี่ยวกับ Industrial Resistance Thermometers Model MWD ต้องทำอย่างไร
Alpha Group ผู้จำหน่ายเครื่องมือวัดและอุปกรณ์อุตสาหกรรมในประเทศไทย ลูกค้าสามารถสอบถามข้อมูลสินค้า ขอใบเสนอราคา หรือปรึกษาการเลือกรุ่นได้ที่ LINE Official Account @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
