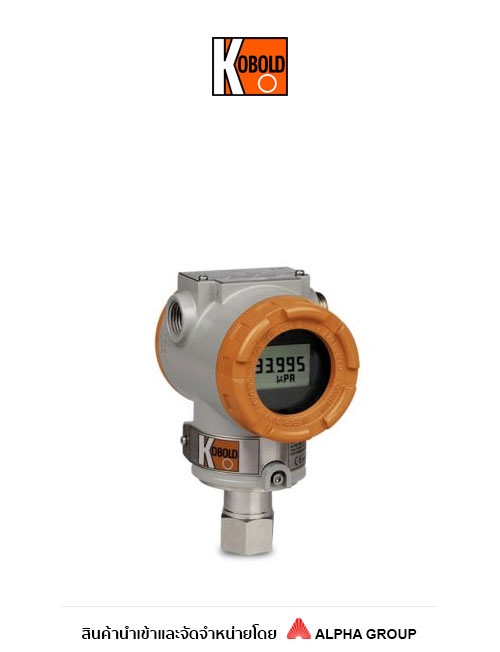

Pressure Transmitter Model PAS สำหรับงานวัดแรงดันความแม่นยำสูง
Pressure Transmitter Model PAS เป็น Transmitter ประสิทธิภาพสูงที่ทำงานด้วยไมโครโปรเซสเซอร์ มีความยืดหยุ่นทั้งในการปรับตั้งค่า Calibration และสัญญาณเอาต์พุต พร้อมระบบชดเชยอุณหภูมิแวดล้อมและตัวแปรกระบวนการโดยอัตโนมัติ สามารถสื่อสารและปรับตั้งค่าพารามิเตอร์ต่างๆ ผ่านโปรโตคอล HART® โดยข้อมูลของเซนเซอร์ทั้งหมดจะถูกบันทึกและจัดเก็บไว้ใน EEPROM เซนเซอร์ของ Pressure Transmitter Model PAS เป็นแบบ Piezo-Resistive ซึ่งสามารถวัดได้ทั้ง Gauge Pressure และ Absolute Pressure โดยโมดูลเซนเซอร์จะแปลงค่าความต้านทานเป็นค่าดิจิทัล แล้วให้ MCU คำนวณค่าแรงดันกระบวนการจากค่าดิจิทัลนี้
Pressure Transmitter Model PAS มีความแม่นยำอ้างอิงสูงถึง ±0.075% ของ Calibrated Span (ตัวเลือกความแม่นยำสูง ±0.04% ของ Calibrated Span) มีเสถียรภาพระยะยาวและ Rangeability สูงถึง 100:1 พร้อมฟังก์ชัน Self-Diagnostic ต่อเนื่อง ครอบคลุมการตรวจจับข้อผิดพลาดของ CPU และ Analogue Module การตรวจจับ Communication Error และฟังก์ชัน Fail-Mode Handling รวมถึงมี EEPROM Write Protection เพื่อป้องกันข้อมูลสูญหาย
Pressure Transmitter Model PAS สามารถเชื่อมต่อกับ Diaphragm Seal รุ่น DRM หลากหลายรูปแบบทั้งแบบ Direct Mount และแบบ Remote ผ่าน Capillary Tube เพื่อรองรับขั้วต่อกระบวนการที่หลากหลาย เช่น หน้าแปลนตามมาตรฐาน EN1092-1/ASME B16.5, Tri-Clamp®, DIN 11851 Dairy Connection และขั้วต่อเกลียวต่างๆ นอกจากนี้ยังมีรุ่นพิเศษ PAS-P พร้อม Extended Diaphragm ยาว 50 มม. สำหรับงานวัดระดับและแรงดันในอุตสาหกรรมกระดาษและเยื่อกระดาษโดยเฉพาะ
Specifications
| รายการ | รายละเอียด |
|---|---|
| Measuring Principle | Piezo-Resistive Sensor ควบคุมด้วยไมโครโปรเซสเซอร์ สื่อสารผ่านโปรโตคอล HART® |
| Measuring Range | Model G (Gauge Pressure): -1…1.5 bar ถึง 0…600 bar Model A (Absolute Pressure): 0…2.5 bar ถึง 0…25 bar Rangeability สูงถึง 100:1 ปรับ Zero/Span ได้ภายในช่วงที่กำหนด |
| Connection | ½” NPT Female มาตรฐาน รองรับ Diaphragm Seal รุ่น DRM หลากหลายรูปแบบ (หน้าแปลน EN1092-1/ASME B16.5, Tri-Clamp®, DIN 11851 Dairy, ขั้วต่อเกลียว G/NPT) ทั้งแบบ Direct Mount และแบบ Capillary |
| Material | Isolating Diaphragm: สเตนเลส 1.4404 (316L), แทนทาลัม, HAST-C Connection Thread: สเตนเลส 1.4401 (316), HAST-C Electronics Housing: อะลูมิเนียม Flameproof (Ex d) กันน้ำ (IP67) (ตัวเลือก: ตัวเรือนสเตนเลส 316L) Fill Fluid: Silicone Oil หรือ Inert Fill Cover O-Ring: Buna-N |
| Output Signal / Accessory | Two-Wire 4-20 mA ปรับตั้งค่าได้ (User-Configurable Linear Output) พร้อมสัญญาณดิจิทัลซ้อนทับผ่าน HART® Display: LCD 5 หลัก Self-Diagnostic Function: CPU/Analogue Module Fault Detection, Communication Error, Fail-Mode Handling, การวัดอุณหภูมิของโมดูลเซนเซอร์ Turn-On Time: 3 วินาที |
| p max | แปรผันตามรุ่นและช่วงการวัด (ใช้ Silicone Oil, เฉพาะหน่วยที่ไม่ประกอบ Diaphragm Seal) เช่น Model G Range 7: 0…750 bar (Burst Pressure 800 bar), Model A Range 6: 0…52 bar (Burst Pressure 70 bar) |
| t max | Process Temperature: -20°C…+120°C (Ambient Temperature ที่ LCD สูงสุด +80°C) Ambient Temperature: -20°C…+60°C Storage Temperature: -20°C…+85°C (ไม่มีการควบแน่น) รุ่น PAS-P Extended Diaphragm: Process/Ambient Temperature +20°C…+35°C |
| Accuracy | ±0.075% ของ Span (ตัวเลือกความแม่นยำสูง ±0.04% ของ Calibrated Span) Long-Term Stability: ±0.125% ของ URL/3 ปี รุ่น PAS-P Extended Diaphragm: ±0.2% ของ Calibrated Span ที่ 20°C |
| Protection | IP67 (มาตรฐาน) |
| Option | Power Supply: 12.5-45 VDC (Operation), 17.4-45 VDC (HART® Communications) น้ำหนัก: 1.7 กก. (มาตรฐาน) ถึง 2.83 กก. (ตัวเรือนสเตนเลส) ATEX Certificate: II 2G Ex db IIC T6…T4 Gb / II 2D Ex tb IIIC T85°C…T130°C Db / II 1G หรือ 2G Ex ia IIC T5 หรือ T4 Ga/Gb รุ่นพิเศษ PAS-P พร้อม Extended Diaphragm 50 มม. สำหรับอุตสาหกรรมกระดาษและเยื่อกระดาษ |
การใช้งาน/อุตสาหกรรมที่เหมาะสม (Applications)
Pressure Transmitter Model PAS เหมาะสำหรับงานวัดแรงดันกระบวนการที่ต้องการความแม่นยำสูงและการสื่อสารดิจิทัลผ่าน HART® ในอุตสาหกรรมทั่วไป รวมถึงพื้นที่เสี่ยงอันตราย (Hazardous Area) ที่ต้องใช้อุปกรณ์รับรองมาตรฐาน ATEX เมื่อประกอบกับ Diaphragm Seal ยังสามารถใช้วัดแรงดันในของเหลวหนืด สารกัดกร่อน หรือของเหลวที่มีอนุภาคปนเปื้อนได้ รวมถึงงานวัดระดับและแรงดันเฉพาะทางในอุตสาหกรรมกระดาษและเยื่อกระดาษด้วยรุ่น PAS-P Extended Diaphragm
Pressure Transmitter Model PAS ทำงานอย่างไร
Pressure Transmitter Model PAS ใช้เซนเซอร์แบบ Piezo-Resistive ในการวัดแรงดัน โดยโมดูลเซนเซอร์จะแปลงค่าความต้านทานเป็นค่าดิจิทัลแล้วส่งให้ MCU คำนวณค่าแรงดันกระบวนการ จากนั้นแปลงเป็นสัญญาณเอาต์พุต 4-20 mA พร้อมสัญญาณดิจิทัลผ่านโปรโตคอล HART® ที่สามารถสื่อสารกับ Configurator หรือระบบควบคุม DCS ได้
Pressure Transmitter Model PAS วัดแรงดันได้ในช่วงใดและมีความแม่นยำเท่าใด
Pressure Transmitter Model PAS วัดแรงดันได้ตั้งแต่ -1…1.5 bar ถึง 0…600 bar สำหรับรุ่น Gauge Pressure หรือ 0…2.5 bar ถึง 0…25 bar สำหรับรุ่น Absolute Pressure มีความแม่นยำ ±0.075% ของ Span (ตัวเลือกสูงสุด ±0.04%) และมี Rangeability สูงถึง 100:1
หากต้องการสั่งซื้อหรือสอบถามข้อมูลเพิ่มเติมเกี่ยวกับ Pressure Transmitter Model PAS ต้องทำอย่างไร
Alpha Group ผู้จำหน่ายเครื่องมือวัดและอุปกรณ์อุตสาหกรรมในประเทศไทย ลูกค้าสามารถสอบถามข้อมูลสินค้า ขอใบเสนอราคา หรือปรึกษาการเลือกรุ่นได้ที่ LINE Official Account @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
