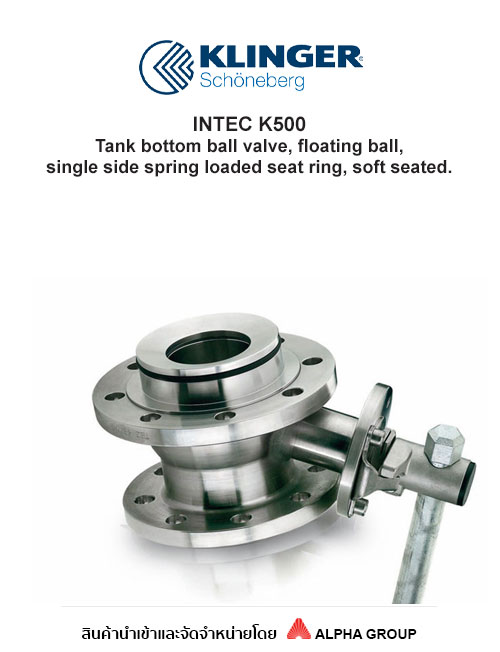

KLINGER Schöneberg INTEC K500 บอลวาล์วติดตั้งก้นถังสำหรับถังเก็บของไหลอุตสาหกรรม
KLINGER Schöneberg INTEC K500 เป็นบอลวาล์วสำหรับติดตั้งที่ก้นถัง (Tank Bottom Ball Valve) ชนิดลูกบอลลอยตัว (Floating Ball) และซีทนุ่ม (Soft Seated) พร้อมแหวนซีทแบบสปริงกดด้านเดียว (Single Side Spring Loaded Seat Ring) ตัวเรือนออกแบบเป็นสองชิ้น (Two-piece Body) หน้าแปลนทางออกตามมาตรฐาน EN 1092 ระยะหน้าแปลนถึงหน้าแปลนตามมาตรฐาน EN 558 GR.13 รูเจาะเต็ม (Full Bore) ตัวเรือนผลิตจากสแตนเลส (1.4408/1.4571/1.4404) พร้อมอุปกรณ์ป้องกันไฟฟ้าสถิต (Antistatic Device) และปราศจากโลหะนอกกลุ่มเฟอรัส จุดเชื่อมต่อกับถังเป็นไปตามมาตรฐาน DIN 28140 Part 1 แหวนซีทเป็นแบบสปริงกดด้านเดียว ซีลก้านวาล์วไม่ต้องบำรุงรักษา (Maintenance Free) และปรับแรงกดแบบไดนามิก (Dynamic Loaded Adjustable) จุดเด่นสำคัญคือก้านวาล์วถูกวางในตำแหน่งเอียงทำมุม ทำให้ติดตั้งได้โดยไม่มีจุดอับ (Marsh-free Installation) และสามารถต่อระบบอัตโนมัติได้อย่างสะดวกไม่มีปัญหา หน้าแปลนด้านบนเป็นไปตามมาตรฐาน DIN EN ISO 5211 รองรับการติดตั้งแอคชูเอเตอร์ ผ่านการรับรองมาตรฐาน PED ได้รับการรับรองตามกฎหมายอากาศสะอาดของเยอรมนี VDI 2440 และเป็นแบบ Fire-Safe Design
การใช้งานที่เหมาะสม
- ติดตั้งที่ก้นถังเก็บของไหลในอุตสาหกรรมเคมี ปิโตรเคมี และกระบวนการผลิต
- งานที่ต้องการวาล์วระบายของไหลจากถังโดยไม่มีจุดอับหรือพื้นที่ตกค้าง
- ระบบที่ต้องการต่อแอคชูเอเตอร์เพื่อควบคุมการเปิด-ปิดอัตโนมัติจากถัง
- งานที่ต้องปฏิบัติตามมาตรฐาน PED, VDI 2440 และมาตรฐาน Fire-Safe
Product Specifications
| รายการ | รายละเอียด |
|---|---|
| รุ่น (Type) | INTEC K500 – Tank Bottom Ball Valve, Floating Ball, Soft Seated |
| ขนาด (Size) | DN80/50 ถึง DN200/150 |
| เรตติ้งแรงดัน (Pressure Rating) | PN10 / PN16 |
| การเชื่อมต่อทางออก (Outlet Connection) | หน้าแปลนตาม EN 1092, Face to Face ตาม EN 558 GR.13 |
| การเชื่อมต่อกับถัง (Tank Connection) | ตามมาตรฐาน DIN 28140 Part 1 |
| วัสดุตัวเรือน/ฝาครอบ (Body/Cap) | Stainless Steel 1.4408 / 1.4571 / 1.4404 |
| วัสดุลูกบอล (Ball) | 1.4408 (AISI 316) – ชนิดลอยตัว (Floating Ball) |
| วัสดุแหวนซีท (Seat) | KFM / KFGN |
| ระบบแหวนซีท (Seat Ring System) | Single Side Spring Loaded |
| ลักษณะก้านวาล์ว (Stem Design) | วางเอียงทำมุม (Angularly Placed) เพื่อการติดตั้งไร้จุดอับ |
| หน้าแปลนด้านบน (Top Flange) | DIN EN ISO 5211 (รองรับแอคชูเอเตอร์) |
| มาตรฐาน/การรับรอง (Standards) | PED, VDI 2440, Fire-Safe Design |
KLINGER Schöneberg INTEC K500 คืออะไร?
KLINGER Schöneberg INTEC K500 คือบอลวาล์วสำหรับติดตั้งที่ก้นถังเก็บของไหล ชนิดลูกบอลลอยตัวและซีทนุ่ม ออกแบบให้ก้านวาล์ววางเอียงทำมุมเพื่อให้ติดตั้งได้โดยไม่มีจุดอับและต่อระบบอัตโนมัติได้สะดวก ตัวเรือนสแตนเลส 316 เชื่อมต่อกับถังตามมาตรฐาน DIN 28140 ใช้ระบายของไหลออกจากถังในกระบวนการผลิตอุตสาหกรรม
วิธีเลือกรุ่น INTEC K500 ที่เหมาะสม
ควรพิจารณาขนาดจุดเชื่อมต่อกับถังและขนาดหน้าแปลนทางออก (DN80/50 ถึง DN200/150) เรตติ้งแรงดันที่ตรงกับระบบ (PN10 หรือ PN16) และหากต้องการควบคุมการเปิด-ปิดอัตโนมัติ ควรตรวจสอบขนาดหน้าแปลน DIN EN ISO 5211 ให้ตรงกับแอคชูเอเตอร์ที่จะใช้งาน นอกจากนี้ควรพิจารณาความสูงและระยะการติดตั้งให้เหมาะกับพื้นที่ใต้ถัง
จะซื้อ KLINGER Schöneberg INTEC K500 ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ KLINGER Schöneberg INTEC K500 ได้ที่ Alpha Group ผู้จำหน่ายวาล์วอุตสาหกรรมในประเทศไทย ลูกค้าสามารถสอบถามข้อมูลสินค้า ขอใบเสนอราคา หรือปรึกษาการเลือกรุ่นได้ที่ LINE Official Account @ALPHAGROUP โทร 0-2792-9333 หรือเว็บไซต์ www.alphagroup.co.th
