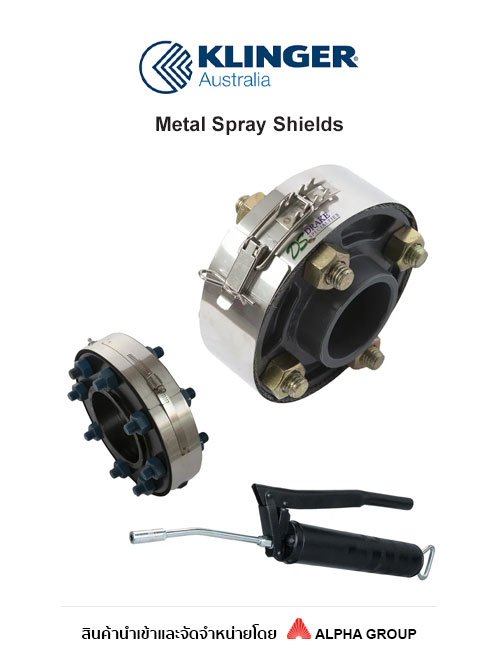

KLINGER Metal Safety Spray Shields ฝาครอบป้องกันการรั่วพุ่งสำหรับหน้าแปลนและวาล์ว
KLINGER Metal Safety Spray Shields คืออุปกรณ์ป้องกันความปลอดภัยที่ติดตั้งครอบหน้าแปลนหรือวาล์ว เพื่อดักจับและกระจายแรงดันของสารที่รั่วไหลผ่านตาข่ายสแตนเลส ป้องกันไม่ให้สารเคมี ไอน้ำ หรือของเหลวอันตรายพุ่งใส่ผู้ปฏิบัติงานในกรณีเกิดการรั่วซึมที่ปะเก็นหรือจุดต่อ มีให้เลือก 2 รูปแบบ ได้แก่ Style I ออกแบบด้วยสิทธิบัตรที่เรียบง่ายและมีประสิทธิภาพ ใช้ตัวล็อกแบบ Quick Latch ที่ปรับได้และล็อกได้โดยไม่ต้องใช้เครื่องมือ ติดตั้งได้ในไม่กี่วินาที มองเห็นปลายสลักเกลียวและน็อตได้ชัดเจน ไม่มีขอบคม ใช้พื้นที่ติดตั้งน้อย ผลิตจากสแตนเลส 316 มีให้เลือกความกว้าง 2 นิ้ว และ 2¾ นิ้ว รองรับหน้าแปลนทุกขนาดและพิกัดแรงดัน รวมถึงหน้าแปลนทรงสี่เหลี่ยมและวงรี ทนอุณหภูมิสูงสุด 1093°C ต่ำสุด -195°C ทนแรงดัน Deflective สูงสุด 3000 psi เหมาะกับงาน Cryogenic/LNG ด้วย ส่วน Style II เป็นดีไซน์มาตรฐานอุตสาหกรรมที่เป็นที่รู้จักกันดี มีขอบด้านข้างแบบเหลื่อมซ้อนและมีร่องป้องกันการพุ่งด้านข้าง พร้อมแท่งเว้นระยะ (Spacer Rods) เพื่อลดแรงดันและกระจายของไหล ผลิตจากสแตนเลส 316 เกจ 24 ยึดด้วยเข็มขัดรัดสองเส้นต่อชิ้น ทนอุณหภูมิสูงสุด 1093°C เหมาะกับวาล์วบอล วาล์วผีเสื้อ วาล์วปีกผีเสื้อ (Plug Valve) วาล์วกันกลับ และฝาครอบวาล์ว Gate/Globe พร้อมตัวเลือกเสริม เช่น ตะแกรงกันสาด (Anti-Spray Screen Liner) แผ่นซับปะเก็น (Gasket Liner) และหัวต่อระบายของเหลว (Drain Nipple) สำหรับตรวจสอบและระบายของเหลวที่รั่วไหล Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย KLINGER อย่างเป็นทางการในประเทศไทย
การใช้งานที่เหมาะสม
KLINGER Metal Safety Spray Shields เหมาะสำหรับติดตั้งครอบหน้าแปลนและวาล์วในกระบวนการที่มีความเสี่ยงสูง เช่น สารเคมีรุนแรง ไอน้ำแรงดันสูง ของเหลวไวไฟ และสารที่มีอุณหภูมิสูงหรือต่ำมาก เพื่อป้องกันอันตรายต่อผู้ปฏิบัติงานหากเกิดการรั่วไหลที่จุดต่อ Style I เหมาะกับหน้าแปลนทั่วไปที่ต้องการติดตั้งและถอดเปลี่ยนบ่อย ใช้ระบบ Lockout/Tagout ในการบันทึกและควบคุมความปลอดภัย ส่วน Style II เหมาะกับวาล์วและข้อต่อรูปทรงพิเศษที่ต้องการความยืดหยุ่นในการปรับแต่ง เหมาะกับอุตสาหกรรมปิโตรเคมี โรงกลั่นน้ำมัน โรงไฟฟ้า และโรงงานเคมีที่ต้องการมาตรการป้องกันอัคคีภัยและอุบัติเหตุจากสารรั่วไหล
Product Specifications
| รายการ | Style I (Flange Shield) | Style II (Valve/Fitting Shield) |
|---|---|---|
| วัสดุ | สแตนเลส 316 | สแตนเลส 316 เกจ 24 |
| รูปแบบการยึด | Quick Latch Fastener แบบล็อกได้ ปรับได้ ไม่ต้องใช้เครื่องมือ | เข็มขัดรัด (Hose Clamp) 2 เส้นต่อชิ้น |
| อุณหภูมิใช้งานสูงสุด | 1093°C | 1093°C |
| อุณหภูมิใช้งานต่ำสุด | -195°C (เหมาะกับงาน Cryogenic/LNG) | ไม่ระบุ |
| แรงดัน Deflective สูงสุด | 3000 psi | ไม่ระบุ (ขึ้นอยู่กับการออกแบบ) |
| ความกว้างที่มีจำหน่าย | 2 นิ้ว และ 2¾ นิ้ว | ตามขนาดวาล์ว/ข้อต่อ (Custom Fit) |
| เหมาะกับอุปกรณ์ | หน้าแปลนทุกขนาดและพิกัดแรงดัน รวมถึงทรงสี่เหลี่ยม/วงรี | Ball Valve, Butterfly Valve, Plug Valve, Check Valve, Gate/Globe Valve Bonnet |
| คุณสมบัติเด่น | ล็อกได้สำหรับ Lockout/Tagout มองเห็นสลักและน็อตชัดเจน ไม่มีขอบคม | ขอบเหลื่อมซ้อนป้องกันการพุ่งด้านข้าง มี Spacer Rods กระจายของไหล |
| ตัวเลือกเสริม | Safety Pin สำหรับล็อกสำรอง | Anti-Spray Screen Liner, Gasket Liner, Drain Nipple |
KLINGER Metal Safety Spray Shields คืออะไร Style I และ Style II ต่างกันอย่างไร?
KLINGER Metal Safety Spray Shields เป็นฝาครอบป้องกันความปลอดภัยที่ติดตั้งครอบหน้าแปลนหรือวาล์ว เพื่อดักจับและกระจายแรงดันสารที่รั่วไหลผ่านตาข่ายสแตนเลส ป้องกันไม่ให้พุ่งใส่ผู้ปฏิบัติงาน Style I ออกแบบมาสำหรับหน้าแปลนโดยเฉพาะ ใช้ระบบล็อกแบบ Quick Latch ที่ติดตั้งง่ายและรองรับ Lockout/Tagout ทนอุณหภูมิได้กว้างตั้งแต่ -195°C ถึง 1093°C เหมาะกับงาน Cryogenic ด้วย ส่วน Style II เป็นดีไซน์มาตรฐานอุตสาหกรรมที่ใช้เข็มขัดรัดยึด เหมาะกับวาล์วและข้อต่อรูปทรงพิเศษที่ต้องการความยืดหยุ่นในการปรับแต่งมากกว่า
วิธีเลือก Style และขนาด Spray Shield ให้เหมาะสมกับงานทำอย่างไร?
หากต้องการป้องกันหน้าแปลนทั่วไปและต้องการติดตั้ง/ถอดเปลี่ยนบ่อยพร้อมระบบ Lockout/Tagout ควรเลือก Style I โดยเลือกความกว้าง 2 นิ้วหรือ 2¾ นิ้วตามขนาดหน้าแปลน หากต้องการป้องกันวาล์วชนิดต่างๆ เช่น Ball Valve, Butterfly Valve หรือฝาครอบวาล์ว Gate/Globe ควรเลือก Style II ที่ปรับแต่งตามรูปทรงได้ พร้อมพิจารณาตัวเลือกเสริม เช่น Drain Nipple หากต้องการตรวจสอบหรือระบายของเหลวที่รั่วไหล ควรตรวจสอบอุณหภูมิและแรงดันใช้งานจริงให้อยู่ในพิกัดที่ผลิตภัณฑ์รองรับ หากต้องการคำแนะนำเฉพาะหน้างาน สามารถติดต่อทีมวิศวกรของ Alpha Group เพื่อขอคำปรึกษาได้โดยตรง
จะซื้อ KLINGER Metal Safety Spray Shields ในประเทศไทยได้ที่ไหน?
สามารถสั่งซื้อ KLINGER Metal Safety Spray Shields ได้ที่ Alpha Group ผู้นำเข้าและจัดจำหน่าย KLINGER อย่างเป็นทางการในประเทศไทย ติดต่อสอบถามและขอใบเสนอราคาได้ที่โทร 0-2792-9333 LINE ID: @ALPHAGROUP หรือเว็บไซต์ www.alphagroup.co.th
