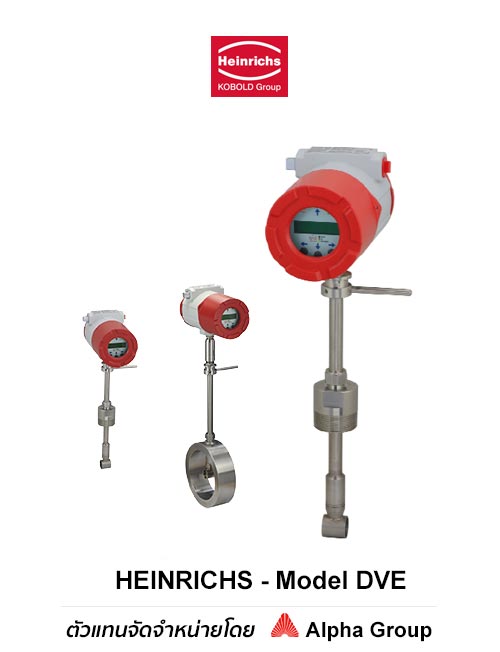

Vortex Flowmeter Model DVE สำหรับของเหลว ก๊าซ และไอน้ำ (Multi-Parameter)
Vortex Flowmeter Model DVE ทำงานด้วยหลักการ Karman Vortex Street โดยมีตัวกั้นการไหล (Bluff Body) รูปทรงพิเศษวางขวางทิศทางการไหล เมื่อความเร็วการไหลถึงระดับหนึ่งจะเกิดกระแสหมุนวน (Vortices) ขึ้นด้านหลัง Bluff Body ในจำนวนที่เป็นสัดส่วนโดยตรงกับความเร็วการไหล กระแสหมุนวนนี้ก่อให้เกิดความแตกต่างของแรงดันขนาดเล็กซึ่งถูกตรวจจับด้วยเซนเซอร์ Piezoelectric แล้วแปลงเป็นสัญญาณความถี่ Vortex Flowmeter Model DVE ใช้องค์ประกอบตรวจวัดหลักสูงสุด 3 ชนิดในตัวเดียว ได้แก่ เซนเซอร์วัดความเร็ว Vortex Shedding เซนเซอร์อุณหภูมิ RTD และ Pressure Transducer แบบ Solid-State เพื่อวัดอัตราการไหลเชิงมวลของก๊าซ ของเหลว และไอน้ำในจุดเดียว ช่วยลดความคลาดเคลื่อนจากการชดเชยค่าที่เกิดจากการวัดอุณหภูมิและแรงดันคนละตำแหน่งกับจุดวัดความเร็ว โดยมีให้เลือกหลายรุ่นย่อยตามการใช้งาน ได้แก่ DVE-V สำหรับวัดปริมาตรการไหล (Volumetric) ของของเหลวความหนืดต่ำในราคาประหยัด DVE-T ที่เพิ่มเซนเซอร์อุณหภูมิ Pt1000 เพื่อชดเชยค่าการไหลเชิงมวลของไอน้ำอิ่มตัว DVE-P ที่ทำหน้าที่เป็น Flow Computer แบบ Multivariable วัดอุณหภูมิและแรงดันได้ในตัว พร้อมเอาต์พุต Analogue สูงสุด 3 จุดจาก 5 ค่ากระบวนการ และ DVE-M/E ที่เพิ่มฟังก์ชันตรวจสอบการใช้พลังงาน (Energy Monitoring) สำหรับระบบไอน้ำ น้ำร้อน หรือน้ำเย็น
Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย KOBOLD อย่างเป็นทางการในประเทศไทย
Specifications
| รายการ | รายละเอียด |
|---|---|
| Measuring Principle | Vortex Shedding (Karman Vortex Street Principle) |
| Measuring Range | Liquids: 5.2-157…284-85,371 m³/h Air: 89-1,463…26,915-2,467,081 Nm³/h (20 °C, 0 bar rel) Saturated Steam: 81-938…22,435-1,324,739 kg/h (0 bar rel) (ขึ้นอยู่กับขนาดท่อ DN80…DN600) |
| Connection | Insertion Version: หน้าแปลนหรือเกลียว ผ่าน Compression Fitting หรือ Packing Gland สำหรับท่อขนาด DN80…DN600 (3″…24″) เกลียวเชื่อมต่อหลัก: 2″ NPT Male |
| Material | ชิ้นส่วนสัมผัสของไหล: สเตนเลส 1.4404 (316L) Thread Sealant/Packing: Dupont Teflon® (มาตรฐาน) หรือ Graphite-Based (รุ่น High Temperature) |
| Output Signal / Accessory | Volumetric: 1x Analogue 4-20 mA (Loop Powered), 1x Totaliser Pulse, HART® Multivariable: สูงสุด 3x Analogue 4-20 mA, 3x Alarm, 1x Totaliser Pulse, HART® Option: Modbus Display: Alphanumeric 2-Line LCD หมุนได้ 90° |
| p max | 100 bar abs (Stem/Vortex Sensor Head และ Compression Fitting: PN100; Packing Gland: PN64 / 600 lbs) |
| t max | มาตรฐาน: -200…260 °C High Temperature Option: สูงสุด 400 °C Ambient Temperature: -40…60 °C |
| Accuracy | Volumetric Flow Rate: ±1.2% ของค่าที่อ่าน (ของเหลว), ±1.5% ของค่าที่อ่าน (ก๊าซ/ไอน้ำ) Mass Flow Rate: ±1.5% ของค่าที่อ่าน (ของเหลว), ±2.0% ของค่าที่อ่าน (ก๊าซ/ไอน้ำ) Temperature: ±1 °C Pressure: ±0.3% ของ Full Scale Density: ±0.3-0.5% ของค่าที่อ่าน |
| Repeatability | Mass Flow Rate: ±0.2% ของค่าที่อ่าน Volumetric Flow Rate: ±0.1% ของค่าที่อ่าน Temperature: ±0.1 °C Pressure: ±0.5% ของ Full Scale |
| Power Supply | DVE-V: 12-36 VDC (Loop Powered, 2-Wire) DVE-P (DC Option): 12-36 VDC, 300 mA Max DVE-P (AC Option): 85-240 VAC, 50/60 Hz, 5 W |
| Response Time | ปรับได้ตั้งแต่ 1…100 วินาที |
| Option | รุ่น Multi-Parameter (DVE-P) วัดได้ 5 ค่ากระบวนการ: Flow, Temperature, Pressure, Energy Consumption, Density รุ่น Energy Monitoring (DVE-M/E) สำหรับ Steam/Hot Water/Chilled Water มาตรฐาน ATEX: II2G Ex d IIB+H2 T6, II2D Ex tD A21 IP66 T85 °C IECEx: Ex d IIB+H2 T6, Ex tD A21 IP66 T85 °C |
การใช้งาน/อุตสาหกรรมที่เหมาะสม (Applications)
Vortex Flowmeter Model DVE เหมาะสำหรับวัดอัตราการไหลของของเหลวความหนืดต่ำทั่วไป เช่น น้ำ และเชื้อเพลิงไฮโดรคาร์บอน (Hydrocarbon Fuel) รวมถึงการวัดไอน้ำอิ่มตัว (Saturated Steam) และก๊าซอุตสาหกรรมต่างๆ นอกจากนี้ยังเหมาะกับการตรวจสอบการใช้พลังงาน (Energy Consumption Monitoring) ในระบบไอน้ำ น้ำร้อน หรือน้ำเย็นของโรงงานและอาคาร เหมาะกับงานที่ต้องการอ่านค่าหลายพารามิเตอร์พร้อมกันในจุดเดียว (Multi-Parameter) เพื่อความแม่นยำสูงและลดความซับซ้อนของระบบ
Vortex Flowmeter Model DVE ทำงานด้วยหลักการอะไร
Vortex Flowmeter Model DVE ทำงานด้วยหลักการ Karman Vortex Street โดย Bluff Body รูปทรงพิเศษที่วางขวางทิศทางการไหลจะทำให้เกิดกระแสหมุนวน (Vortices) เมื่อความเร็วการไหลถึงระดับหนึ่ง จำนวนกระแสหมุนวนเป็นสัดส่วนโดยตรงกับความเร็วการไหล เซนเซอร์ Piezoelectric จะตรวจจับความแตกต่างของแรงดันที่เกิดขึ้นและแปลงเป็นสัญญาณความถี่เพื่อคำนวณอัตราการไหล
Vortex Flowmeter Model DVE มีความแม่นยำเท่าใด
Vortex Flowmeter Model DVE มีความแม่นยำในการวัดปริมาตรการไหล ±1.2% ของค่าที่อ่านสำหรับของเหลว และ ±1.5% ของค่าที่อ่านสำหรับก๊าซและไอน้ำ ส่วนความแม่นยำในการวัดอัตราการไหลเชิงมวลอยู่ที่ ±1.5% (ของเหลว) และ ±2.0% (ก๊าซ/ไอน้ำ) ของค่าที่อ่าน
