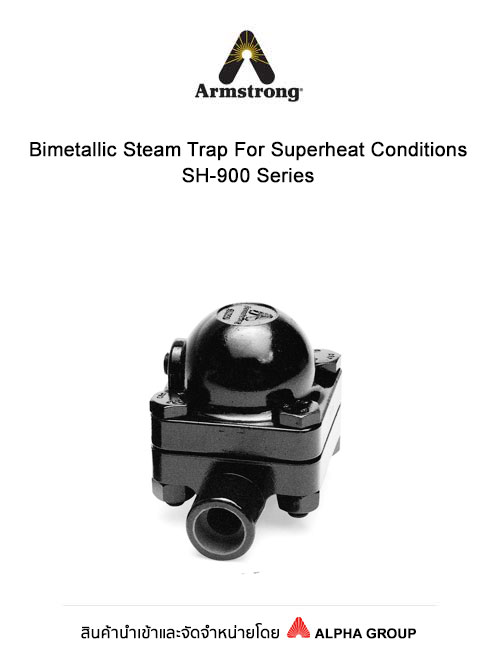

Armstrong SH Series Bimetallic Steam Trap สำหรับระบบ Superheat Steam แรงดันสูง
Armstrong SH Series Bimetallic Steam Trap เป็นกับดักไอน้ำแบบไบเมทัลลิกที่ออกแบบมาเฉพาะสำหรับสภาวะ Superheat และโหลดต่ำ ซึ่งเป็นงานที่กับดักไอน้ำประเภทอื่นไม่สามารถรับประกันอายุการใช้งานที่ยาวนานได้ ด้วยชุด Element แบบ Stacked Nickel-Chrome Bimetal ที่สามารถปิดวาล์วก่อนที่ไอน้ำ Superheat จะเข้าถึงตัว Trap จึงป้องกันการสูญเสียไอน้ำได้อย่างมีประสิทธิภาพ รุ่น SH-900 และ SH-1500 ใช้วาล์วและ Seat ทำจาก Titanium เพื่อความทนทานสูงสุดในสภาพแวดล้อม Superheated Steam Alpha Group เป็นผู้นำเข้าและจัดจำหน่าย Armstrong อย่างเป็นทางการในประเทศไทย
หลักการทำงานของ Armstrong SH Series Bimetallic Steam Trap
SH Series ทำงานด้วยหลักการ Bimetallic โดย Element ที่ทำจากโลหะสองชนิดที่มีสัมประสิทธิ์การขยายตัวต่างกัน จะโค้งงอตามอุณหภูมิ เมื่อ Condensate (น้ำควบแน่น) เย็นกว่าอุณหภูมิอิ่มตัวของไอน้ำ Element จะเปิดวาล์วระบาย Condensate ออก แต่เมื่ออุณหภูมิสูงขึ้นถึงระดับไอน้ำ Superheat วาล์วจะปิดสนิท ป้องกันการสูญเสียไอน้ำ กลไกนี้ยังรองรับ Start-up Load ขนาดใหญ่ได้ดี ซึ่งเป็นคุณสมบัติสำคัญสำหรับระบบ Superheat
การใช้งานที่เหมาะสมของ Armstrong SH Series
SH Series เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความทนทานสูง ได้แก่ ระบบไอน้ำ Superheat ในโรงไฟฟ้า, กระบวนการผลิตปิโตรเคมีที่มีแรงดันและอุณหภูมิสูง, ระบบส่งไอน้ำระยะไกลในโรงกลั่นน้ำมัน, กระบวนการที่ต้องการไอน้ำแห้งสูง (Dry Steam) และระบบที่มีโหลดต่ำแต่ต้องการความน่าเชื่อถือสูงสุด
ข้อมูลจำเพาะหลัก Armstrong SH Series

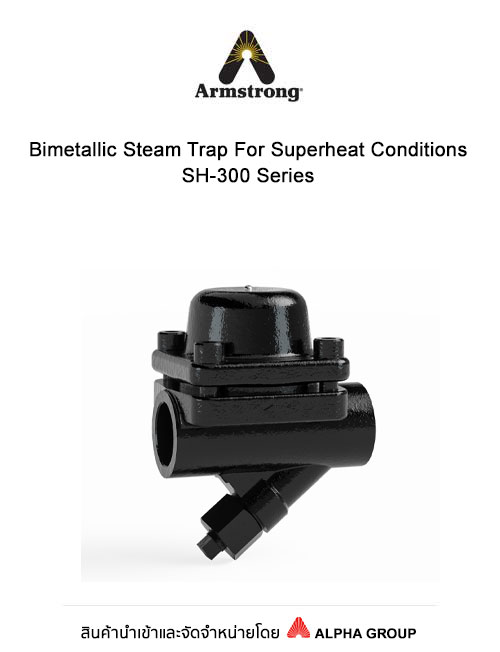

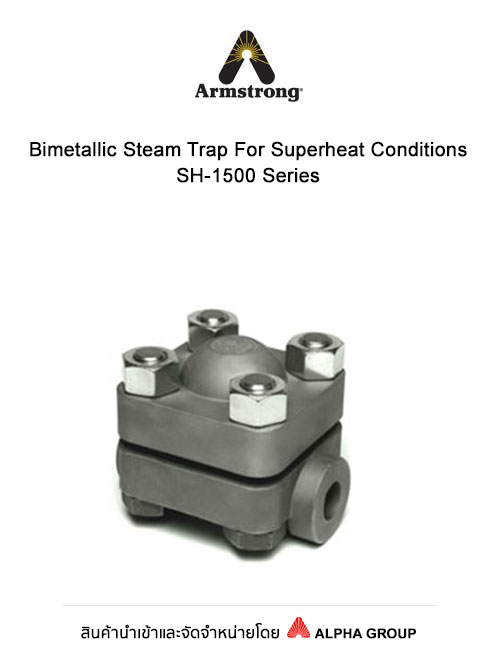

| รายการ | SH-300 | SH-900 (L/H) | SH-1500 |
|---|---|---|---|
| แรงดันสูงสุด (Vessel Design) | 580 psig / 40 bar | 900 psig / 62 bar | 1,800 psig / 124 bar |
| อุณหภูมิสูงสุด | 662°F / 350°C | 900°F / 482°C | 1,050°F / 565°C |
| แรงดันใช้งานสูงสุด | 319 psig / 22 bar | 650–900 psig / 45–62 bar | 1,800 psig / 124 bar |
| วัสดุ Body | ASTM A105 / A350-LF2 (Carbon Steel) | ASTM A351 Gr. CF8M (Stainless Steel) | ASTM 217 Gr. C12A (Chrome-Moly Steel) |
| วัสดุ Valve & Seat | Chrome Steel 440C | Titanium | Titanium |
| Element | Nickel Plated Bimetal | Ni-Cr & Stainless Steel | Ni-Cr & Stainless Steel |
| Strainer | SS 303 Boronized Screen | Stainless Steel Screen | Stainless Steel Screen |
| การต่อท่อ | Screwed (NPT/BSPT), Socketweld, Flanged | Socketweld, Flanged, Buttweld, Screwed | Socketweld, Flanged, Buttweld |
| น้ำหนัก | 4.1 kg | 10 kg | 15 kg |
Armstrong SH Series Bimetallic Steam Trap คืออะไร และแตกต่างจาก Steam Trap ประเภทอื่นอย่างไร?
Armstrong SH Series คือ Steam Trap แบบ Bimetallic ที่ออกแบบเฉพาะสำหรับระบบไอน้ำ Superheat และงานโหลดต่ำ จุดเด่นที่แตกต่างจาก Steam Trap ประเภทอื่น คือ Element แบบ Stacked Nickel-Chrome Bimetal สามารถตรวจจับอุณหภูมิและปิดวาล์วก่อนที่ไอน้ำ Superheat จะผ่านออกไป ทำให้ไม่สูญเสียไอน้ำ ในขณะที่ Float & Thermostatic Trap หรือ Thermodynamic Disc Trap อาจไม่เหมาะกับสภาวะ Superheat เนื่องจากหลักการทำงานที่ต่างกัน นอกจากนี้ รุ่น SH-900 และ SH-1500 ยังใช้วาล์วและ Seat ทำจาก Titanium เพื่ออายุการใช้งานที่ยาวนานเป็นพิเศษ
Armstrong SH Series รองรับแรงดันและอุณหภูมิสูงสุดเท่าไร?
Armstrong SH Series มี 3 รุ่นรองรับช่วงแรงดันและอุณหภูมิที่แตกต่างกัน ดังนี้: รุ่น SH-300 รองรับแรงดันสูงสุด 580 psig (40 bar) อุณหภูมิสูงสุด 662°F (350°C) | รุ่น SH-900 รองรับแรงดันสูงสุด 900 psig (62 bar) อุณหภูมิสูงสุด 900°F (482°C) | รุ่น SH-1500 รองรับแรงดันสูงสุด 1,800 psig (124 bar) อุณหภูมิสูงสุด 1,050°F (565°C) โดยทุกรุ่นมี Integral Stainless Steel Strainer ในตัวและสามารถซ่อมบำรุงได้แบบ In-line โดยไม่ต้องถอดออกจากท่อ
ควรเลือกรุ่น SH-300, SH-900 หรือ SH-1500 สำหรับงานของตัวเอง?
การเลือกรุ่นขึ้นอยู่กับแรงดันและอุณหภูมิของระบบ รวมถึงสภาพแวดล้อมการใช้งาน: เลือก SH-300 สำหรับระบบแรงดันไม่เกิน 319 psig อุณหภูมิไม่เกิน 350°C ที่ต้องการ Carbon Steel Body ต้นทุนประหยัด | เลือก SH-900 สำหรับระบบแรงดัน 200–900 psig อุณหภูมิสูงถึง 482°C โดยเฉพาะในสภาพแวดล้อมที่ต้องการ Stainless Steel เพื่อความต้านทานการกัดกร่อน | เลือก SH-1500 สำหรับระบบแรงดันสูงสุด 1,800 psig อุณหภูมิสูงถึง 565°C ในงานโรงไฟฟ้าหรือปิโตรเคมีที่ต้องการ Chrome-Moly Steel Body และ Titanium Valve สำหรับสภาวะรุนแรงที่สุด หากไม่แน่ใจ ทีมวิศวกรของ Alpha Group พร้อมให้คำแนะนำในการเลือกรุ่นที่เหมาะสม
จะซื้อ Armstrong SH Series Bimetallic Steam Trap ในประเทศไทยได้ที่ไหน?
Armstrong SH Series Bimetallic Steam Trap จำหน่ายโดย Alpha Group ผู้นำเข้าและจัดจำหน่าย Armstrong อย่างเป็นทางการในประเทศไทย สามารถติดต่อได้ที่ โทรศัพท์ 0-2792-9333 | LINE Official: @ALPHAGROUP | เว็บไซต์: www.alphagroup.co.th ทีมวิศวกรผู้เชี่ยวชาญของเราพร้อมให้คำปรึกษาด้านเทคนิค เสนอราคา และสนับสนุนการเลือกรุ่นที่เหมาะสมกับระบบของคุณ
