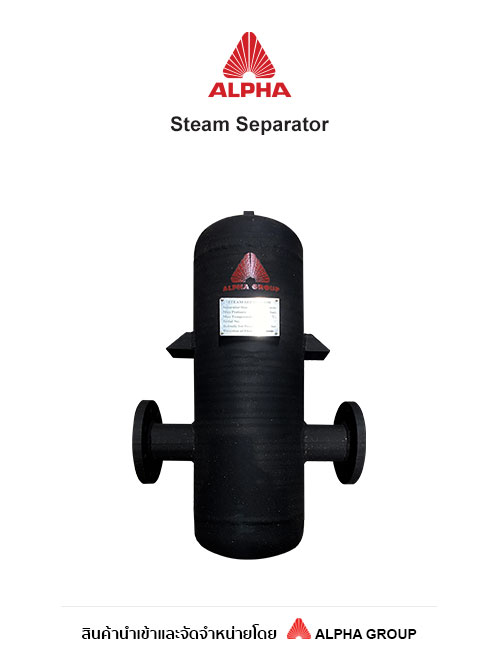

Alpha Steam Separator สตีมเซพาเรเตอร์ แยกหยดน้ำออกจากไอน้ำ ลมอัด และแก๊ส
Steam Separator คืออุปกรณ์แยกหยดน้ำหรือของเหลวที่ปะปนอยู่ในไอน้ำ ลมอัด และระบบแก๊สออกจากกระแสหลัก ช่วยป้องกันความเสียหายต่ออุปกรณ์ปลายทาง เช่น วาล์วควบคุม กังหันไอน้ำ หรือเครื่องแลกเปลี่ยนความร้อน จากปัญหา Water Hammer และการกัดกร่อนที่เกิดจากความชื้นสะสม ตัวเรือนผลิตจากเหล็กกล้าคาร์บอน (Carbon Steel) มาตรฐาน DIN 17175 Gr. St 45.8 ออกแบบเป็น 2 รูปแบบตามขนาด คือขนาด DN15-DN65 เป็นทรงกระบอกแนวตั้งพร้อมช่องระบายอากาศ (Vent) ด้านบนและช่องระบายน้ำทิ้ง (Drain) ด้านล่าง และขนาด DN80-DN300 ที่มีโครงสร้างใหญ่ขึ้นพร้อมช่องต่อเพิ่มเติมสำหรับแยกของเหลวได้มีประสิทธิภาพมากขึ้น รองรับแรงดันออกแบบสูงสุด 31.034 บาร์ และอุณหภูมิออกแบบสูงสุด 330°C มีขนาดให้เลือกตั้งแต่ DN15 ถึง DN300 เหมาะสำหรับติดตั้งในระบบท่อไอน้ำ ลมอัด และแก๊สในโรงงานอุตสาหกรรมที่ต้องการคุณภาพไอน้ำแห้งและสะอาด
การใช้งานที่เหมาะสม
- ระบบท่อไอน้ำในโรงงานอุตสาหกรรมและโรงไฟฟ้าที่ต้องการไอน้ำแห้งก่อนเข้าอุปกรณ์ปลายทาง
- ระบบลมอัด (Compressed Air) ที่ต้องการกำจัดความชื้นก่อนเข้าเครื่องมือหรือเครื่องจักร
- ระบบแก๊สอุตสาหกรรมที่ต้องการแยกของเหลวปะปนออกจากกระแสแก๊ส
- งานป้องกันความเสียหายของวาล์วควบคุม กังหันไอน้ำ และเครื่องแลกเปลี่ยนความร้อนจากความชื้นสะสม
- ระบบท่อขนาดเล็กถึงใหญ่ DN15 ถึง DN300 ที่ต้องการแรงดันและอุณหภูมิออกแบบสูง
Product Specifications
| รายการ | รายละเอียด |
|---|---|
| ชนิดสินค้า | Steam Separator สำหรับแยกของเหลวจากไอน้ำ ลมอัด และแก๊ส |
| วัสดุตัวเรือน (Body) | Carbon Steel, DIN 17175 Gr. St 45.8 |
| ขนาด | DN15 – DN300 |
| แรงดันออกแบบ (Designed Pressure) | 31.034 บาร์ g |
| อุณหภูมิออกแบบ (Designed Temperature) | 330°C |
| รูปแบบโครงสร้าง | DN15-DN65: ทรงกระบอกแนวตั้ง / DN80-DN300: โครงสร้างขยายพร้อมช่องต่อเพิ่มเติม |
| ช่องต่อ (Connections) | Vent (ระบายอากาศ), Drain (ระบายน้ำทิ้ง) ขนาดตั้งแต่ 1/2″ ถึง 2″ ตามขนาดวาล์ว |
| หน้าแปลน (Flange) | ขนาด A อ้างอิงหน้าแปลนมาตรฐาน (ขนาดอาจเปลี่ยนแปลงตามหน้าแปลนที่ไม่ใช่มาตรฐาน) |
Alpha Steam Separator คืออะไร?
Alpha Steam Separator คืออุปกรณ์แยกหยดน้ำหรือของเหลวที่ปะปนอยู่ในไอน้ำ ลมอัด และแก๊สออกจากกระแสหลัก ตัวเรือนผลิตจากเหล็กกล้าคาร์บอนมาตรฐาน DIN 17175 Gr. St 45.8 รองรับแรงดันออกแบบสูงสุด 31.034 บาร์ และอุณหภูมิสูงสุด 330°C มีขนาดตั้งแต่ DN15 ถึง DN300 ใช้เพื่อป้องกันความเสียหายของอุปกรณ์ปลายทางจากความชื้นในระบบไอน้ำและแก๊สอุตสาหกรรม
วิธีเลือกรุ่น Alpha Steam Separator ที่เหมาะสม
เลือกขนาดวาล์วให้ตรงกับขนาดท่อในระบบ (DN15 ถึง DN300) และตรวจสอบแรงดันและอุณหภูมิใช้งานจริงให้ไม่เกินค่าออกแบบสูงสุด (31.034 บาร์ และ 330°C) หากใช้งานในขนาดเล็ก DN15-DN65 จะได้ตัวเรือนทรงกระบอกแนวตั้งมาตรฐาน ส่วนขนาด DN80 ขึ้นไปจะมีโครงสร้างขยายพร้อมช่องต่อเพิ่มเติมสำหรับแยกของเหลวได้มีประสิทธิภาพมากขึ้น ควรตรวจสอบขนาดหน้าแปลนที่ใช้งานจริง เนื่องจากขนาด A จะเปลี่ยนแปลงหากใช้หน้าแปลนที่ไม่ใช่มาตรฐาน
