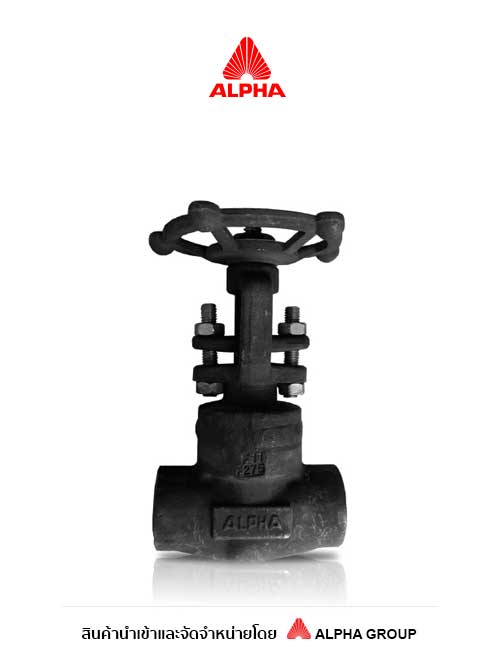

Alpha Forged Steel Gate Valve Class 1500 เกทวาล์วเหล็กหล่อขึ้นรูป Trim API No.5
Alpha Forged Steel Gate Valve Class 1500 คือเกทวาล์วที่ผลิตจากเหล็กกล้าขึ้นรูปด้วยกรรมวิธี Forging ออกแบบมาสำหรับเปิด-ปิดระบบท่อแบบเต็มที่ (Full Open/Full Close) ในระบบที่ต้องการทนแรงดันสูงระดับ Class 1500 ผลิตตามมาตรฐาน API 602, BS5352 และ ANSI B16.34 ผ่านการทดสอบตามมาตรฐาน API 598 และทำเครื่องหมายตามมาตรฐาน MSS SP-25 ตัวเรือนและบอนเน็ตผลิตจากวัสดุ A182-F22 ลิ่ม (Wedge) และสเต็มผลิตจาก A182-F6a โดยลิ่มและซีทริงเคลือบผิวแข็ง Hardface เกรด HF No.6 เพิ่มความทนทานต่อการสึกหรอ เป็นแบบ Outside Screw and Yoke (OS&Y) ที่สเต็มเคลื่อนที่ออกด้านนอกเมื่อเปิดวาล์ว ทำให้มองเห็นสถานะเปิด-ปิดได้ชัดเจนและสเต็มไม่สัมผัสของไหลในระบบ พร้อม Two-Piece Self-Aligning Packing Gland ใช้ Flexible Graphite เป็นวัสดุซีลสเต็ม ตัวบอนเน็ตเป็นแบบเชื่อมปิดสนิท (Seal Welded Bonnet) พร้อม Integral Backseat รองรับปลายต่อทั้งแบบ Socket Weld ตามมาตรฐาน ANSI/ASME B16.11 และเกลียว NPT ตามมาตรฐาน ANSI/ASME B1.20.1 มีให้เลือกทั้ง Full Port และ Conventional Port ขนาดตั้งแต่ 1/2″ ถึง 2″ เหมาะสำหรับระบบท่อแรงดันสูงในอุตสาหกรรมปิโตรเคมีและโรงไฟฟ้า
การใช้งานที่เหมาะสม
- ระบบท่อไอน้ำแรงดันสูงในโรงไฟฟ้าและโรงกลั่น
- งานเปิด-ปิดแบบตัดแยกระบบ (Isolation) ที่ไม่ต้องการควบคุมปริมาณการไหล (ไม่เหมาะกับงาน Throttling)
- ระบบที่ต้องการมองเห็นสถานะเปิด-ปิดชัดเจนจากภายนอก (OS&Y)
- ระบบท่อขนาดเล็ก (1/2″ – 2″) ในอุตสาหกรรมปิโตรเคมีที่ต้องการวาล์ว Class 1500
- งานที่ต้องการวาล์วผ่านการทดสอบและรับรองตามมาตรฐาน API 598 และ API 602
Product Specifications
| รายการ | รายละเอียด |
|---|---|
| รุ่น (Class/Trim) | Class 1500, Trim API No.5, ขนาด 1/2″ – 2″ |
| ชนิดวาล์ว | Forged Steel Gate Valve, Outside Screw and Yoke (OS&Y) |
| มาตรฐานการผลิต/ทดสอบ | API 602, BS5352, ANSI B16.34 (ออกแบบ), API 598 (ทดสอบ), MSS SP-25 (Marking) |
| ปลายต่อ (End Connection) | Socket Weld (ANSI/ASME B16.11), Screwed NPT (ANSI/ASME B1.20.1) |
| วัสดุตัวเรือน (Body) | A182-F22 |
| วัสดุลิ่ม (Wedge) | A182-F6a, Hardface HF No.6 |
| ซีทริง (Seat Ring) | A276-410, Hardface HF No.6 |
| วัสดุสเต็ม (Stem) | A182-F6a |
| วัสดุบอนเน็ต (Bonnet) | A182-F22, Seal Welded Bonnet |
| Gland Packing | Flexible Graphite |
| รูปแบบพอร์ต | Full Port หรือ Conventional Port |
| คุณสมบัติเด่น | Two-Piece Self-Aligning Packing Gland, Integral Backseat |
Alpha Forged Steel Gate Valve Class 1500 คืออะไร?
Alpha Forged Steel Gate Valve Class 1500 คือเกทวาล์วเหล็กกล้าขึ้นรูป (Forged Steel) สำหรับเปิด-ปิดระบบท่อแรงดันสูงระดับ Class 1500 แบบ Outside Screw and Yoke (OS&Y) ที่มองเห็นสถานะเปิด-ปิดได้จากภายนอก ตัวเรือนและบอนเน็ตผลิตจาก A182-F22 ลิ่มและซีทริงเคลือบ Hardface HF No.6 ผลิตตามมาตรฐาน API 602, BS5352 และ ANSI B16.34 ผ่านการทดสอบตาม API 598 มีขนาดตั้งแต่ 1/2″ ถึง 2″ เหมาะสำหรับใช้งานตัดแยกระบบท่อในอุตสาหกรรมปิโตรเคมีและโรงไฟฟ้า
วิธีเลือกรุ่น Alpha Forged Steel Gate Valve Class 1500 ที่เหมาะสม
เลือกขนาดวาล์วให้ตรงกับขนาดท่อที่ใช้งาน (1/2″ ถึง 2″) และเลือกชนิดปลายต่อให้เหมาะกับระบบ คือ Socket Weld สำหรับงานเชื่อมถาวรที่ต้องการความแน่นหนาสูงสุด หรือ Screwed NPT สำหรับงานที่ต้องการถอดประกอบได้ ควรใช้เกทวาล์วนี้สำหรับงานเปิด-ปิดแบบตัดแยกระบบ (Full Open/Full Close) เท่านั้น ไม่แนะนำสำหรับงานควบคุมปริมาณการไหล (Throttling) เนื่องจากลิ่มอาจสึกหรอเร็วขึ้น หากต้องการควบคุมปริมาณการไหล ควรพิจารณา Globe Valve แทน
